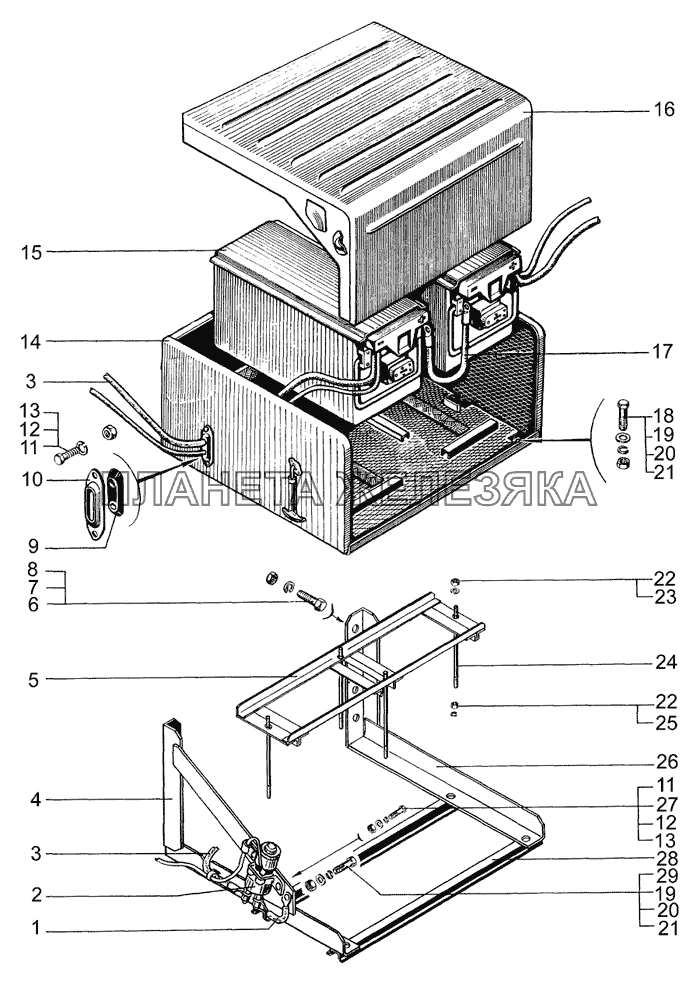

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 7133Н4-3724064-000 |
Провод массы Подробнее |
|
|
| 2 | 1237.04 |
Выключатель «массы» батарей дистанционный Подробнее |
|
|
| 3 | 7133Н4-3724062-000 |
Провод от батареи к выключателю массы Подробнее |
|
|
| 4 | 5133ВЕ-3703081-000 |
Кронштейн левый Подробнее |
|
|
| 5 | 5133ВЕ-3703160-000 |
Рамка крепления АБ Подробнее |
|
|
 |
6 | 202147 |
Болт М16х1,5х50 Подробнее |
|
| 7 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
| 8 | 250561 |
Гайка М16х1,5 Подробнее |
|
|
| 9 | 258-3724024 |
Уплотнитель Подробнее |
|
|
| 10 | 255-3408065 |
Обойма уплотнителя Подробнее |
|
|
| 11 | 201420 |
Болт М6х20 Подробнее |
|
|
| 12 | 252134 |
Шайба 6Т Подробнее |
|
|
| 13 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 14 | 5133ВЕ-3703104-000 |
Контейнер батарей Подробнее |
|
|
| 15 | 65055-3703010 |
Батарея 6СЕ-190АУ(19) с электролитом Подробнее |
|
|
| 16 | 6510-3703170-01 |
Крышка контейнера Подробнее |
|
|
| 17 | 260-3724059-12 |
Перемычка батарей Подробнее |
|
|
| 18 | 201499 |
Болт М10х30 Подробнее |
|
|
| 19 | 252006 |
Шайба 10,5 Подробнее |
|
|
| 20 | 252136 |
Шайба 10,2 Подробнее |
|
|
| 21 | 250512 |
Гайка М10х1,5 Подробнее |
|
|
| 22 | 250510 |
Гайка М8х1,25 Подробнее |
|
|
 |
23 | 252005 |
Шайба 8,4 Подробнее |
|
| 24 | 5133ВЕ-3703112-000 |
Тяга Подробнее |
|
|
| 25 | 252135 |
Шайба 8,65Г.029 Подробнее |
|
|
| 26 | 5133ВЕ-3703080-000 |
Кронштейн правый Подробнее |
|
|
| 27 | 252004 |
Шайба 6,4 Подробнее |
|
|
| 28 | 65055-3703040 |
Планка опорная Подробнее |
|
|
| 29 | 201497 |
Болт М10х25 Подробнее |
|
