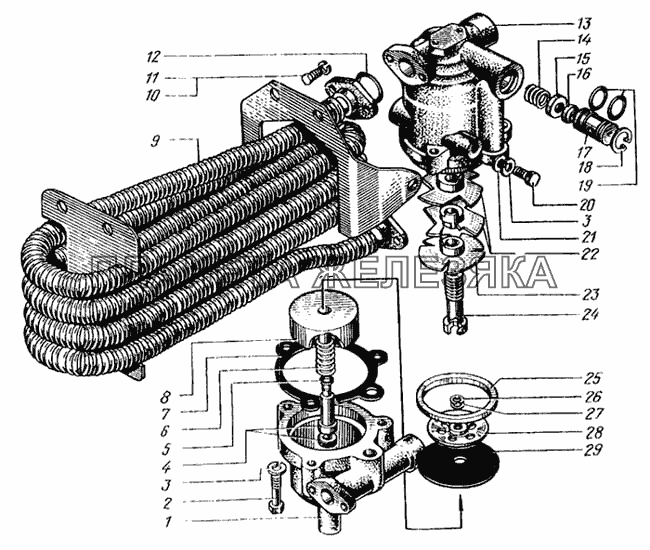

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 11-3511082 |
Клапан в сборе Подробнее |
|
||
| 11.3511010 |
Водоотделитель в сборе Подробнее |
|
||
 |
201497-П29 |
Болт М10х1,25х25 Подробнее |
||
| 250512-П29 |
Гайка М10х1,5 Подробнее |
|
||
| 252136-П2 |
Шайба 10 пружинная Подробнее |
|
||
| 6505-3511090 |
Кронштейн крепления водоотделителя Подробнее |
|
||
| 1 | 11.3511070 |
Крышка Подробнее |
|
|
 |
2 | 201468-П29 |
Болт М8х1,25х50 Подробнее |
|
| 3 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 4 | 11.3511032 |
Золотник клапана в сборе Подробнее |
|
|
| 5 | 11.3511078 |
Кольцо уплотнительное золотника 5,0х1,75 Подробнее |
|
|
| 6 | 11.3511064 |
Пружина золотника Подробнее |
|
|
| 7 | 11.3511075 |
Уплотнение Подробнее |
|
|
| 8 | 11.3511094 |
Поршень Подробнее |
|
|
| 9 | 11.3511050 |
Охладитель в сборе Подробнее |
|
|
| 10 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
11 | 201420-П29 |
Болт М6х1х20 Подробнее |
|
| 12 | 25.3511064 |
Кольцо 016-020-25-2-3 Подробнее |
|
|
| 13 | 11.3511025-10 |
Корпус Подробнее |
|
|
| 14 | 11.3511062 |
Пружина клапана Подробнее |
|
|
| 15 | 11.3515064 |
Тарелка клапана Подробнее |
|
|
| 16 | 11.3515058 |
Конус резиновый Подробнее |
|
|
| 17 | 11.3511088 |
Поршень Подробнее |
|
|
| 18 | 11.3511089 |
Кольцо А-22 Подробнее |
|
|
| 19 | 11.3511066 |
Кольцо 015-018-19-2-2 Подробнее |
|
|
 |
20 | 201456-П29 |
Болт М8х1,25х20 Подробнее |
|
| 21 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 22 | 11.3511092 |
Диск направляющий Подробнее |
|
|
| 23 | 11.3511093 |
Диск направляющий нижний Подробнее |
|
|
| 24 | 11.3511091 |
Винт пустотелый Подробнее |
|
|
| 25 | 11.3511042 |
Кольцо упорное Подробнее |
|
|
| 26 | 489326-П2 |
Кольцо упорное Подробнее |
|
|
| 27 | 1/05193/01 |
Шайба Подробнее |
|
|
| 28 | 11.3511098 |
Диск мембранный Подробнее |
|
|
| 29 | 11.3511096 |
Мембрана Подробнее |
|
