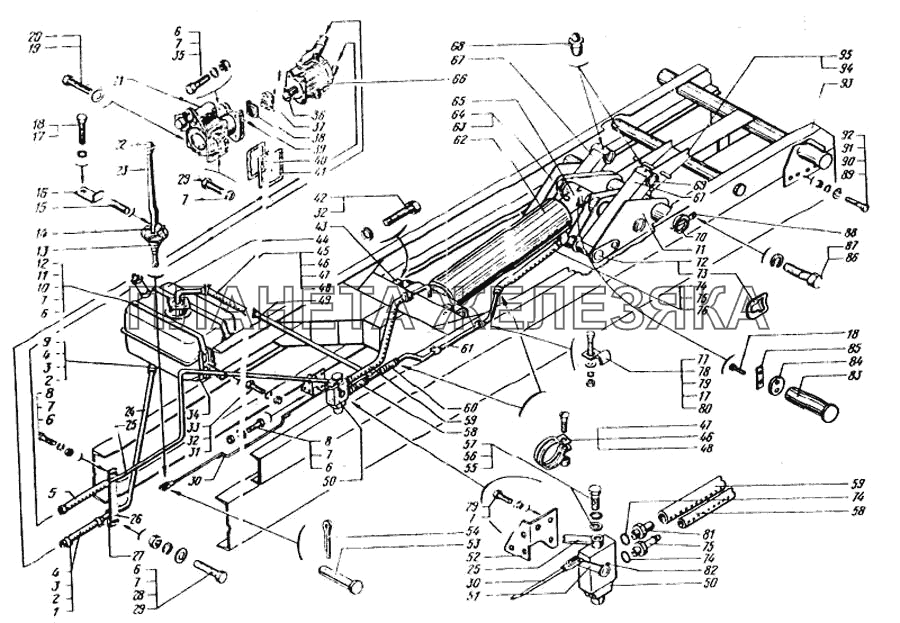

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 65034-8607008 |
Гидрораспределитель с кронштейном в сборе Подробнее |
|
||
| 1 | 65055-8609034 |
Рукав Подробнее |
|
|
| 1 | 650551-8609034 |
Рукав Подробнее |
|
|
| 2 | 250-1303027 |
Лента стяжного хомута Подробнее |
|
|
| 3 | 212А-8101090 |
Лента стяжная хомута Подробнее |
|
|
| 4 | 258080-П29 |
Шплинт 5,6х25 Подробнее |
|
|
| 5 | 65055-8609090 |
Рукав высокого давления Подробнее |
|
|
| 5 | 650551-8609090 |
Рукав высокого давления Подробнее |
|
|
| 6 | 250512-П29 |
Гайка М10х1,5 Подробнее |
|
|
| 7 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
8 | 201499-П29 |
Болт М10х1,5х30 Подробнее |
|
| 9 | 65055-8609060 |
Рукав Подробнее |
|
|
| 9 | 650551-8609060 |
Рукав Подробнее |
|
|
| 10 | 6505-8608100 |
Хомут Подробнее |
|
|
| 11 | 258025-П29 |
Шплинт 2,5х20 Подробнее |
|
|
| 12 | 260046-П29 |
Палец 8х60 Подробнее |
|
|
| 13 | 6510-5130094-10 |
Уплотнитель пола Подробнее |
|
|
| 14 | 6510-8606066-10 |
Кронштейн Подробнее |
|
|
| 15 | 6510-8606048-10 |
Ось Подробнее |
|
|
| 16 | 6510-8606097-10 |
Стопор оси Подробнее |
|
|
| 17 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
18 | 201456-П29 |
Болт М8х1,25х20 Подробнее |
|
| 19 | 312434-П |
Шайба 10 Подробнее |
|
|
| 20 | 348586 |
Болт Подробнее |
|
|
| 21 | 6505-4202010 |
Коробка отбора мощности в сборе Подробнее |
|
|
| 22 | 120-1702159-К |
Головка рычага Подробнее |
|
|
| 23 | 65055-8606015 |
Рычаг управления насосом Подробнее |
|
|
| 24 | 6505-8609040-10 |
Трубка питающая Подробнее |
|
|
| 25 | 65034-8609055 |
Трубка высокого давления Подробнее |
|
|
| 26 | 6505-8609047-10 |
Кронштейн трубки Подробнее |
|
|
| 27 | 6505-8609048 |
Скоба Подробнее |
|
|
 |
28 | 252039-П29 |
Шайба 10 Подробнее |
|
 |
29 | 201497-П29 |
Болт М10х1,25х25 Подробнее |
|
| 30 | 65034-8606056 |
Тяга управления гидрораспределителем Подробнее |
|
|
 |
31 | 250514-П29 |
Гайка М12х1,75 Подробнее |
|
| 32 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 33 | 201551-П29 |
Болт М12х65 Подробнее |
|
|
| 34 | 6505-8608090 |
Кронштейн крепления масляного бака Подробнее |
|
|
 |
35 | 201505-П29 |
Болт М10х1,5х45 Подробнее |
|
 |
36 | 201587-П29 |
Болт М14х2х35 Подробнее |
|
| 36 | 6505-4202216 |
Кольцо стопорное Подробнее |
|
|
| 37 | 6505-4202214 |
Полумуфта Подробнее |
|
|
| 38 | 6505-4202215 |
Призма Подробнее |
|
|
| 39 | 202148-П29 |
Болт М16х1,5х55 Подробнее |
|
|
| 39 | 6505-8604013 |
Прокладка насоса Подробнее |
|
|
| 40 | 6505-4202018 |
Прокладка Подробнее |
|
|
| 41 | 6505-4202025 |
Прокладка регулировочная Подробнее |
|
|
 |
42 | 201544-П29 |
Болт М12х1,75х40 Подробнее |
|
| 43 | 65034-8603094 |
Крышка задней опоры Подробнее |
|
|
| 44 | 6505-8608008 |
Бак масляный в сборе Подробнее |
|
|
| 45 | 65055-8609119 |
Рукав Подробнее |
|
|
| 45 | 650551-8609119 |
Рукав Подробнее |
|
|
| 46 | 250-3408117 |
Хомут шланга Подробнее |
|
|
| 47 | 220086-П29 |
Винт М5х0,8х30 Подробнее |
|
|
| 48 | 251086-П29 |
Гайка М5х0,8 Подробнее |
|
|
| 49 | 65034-8609160 |
Трубка сливная Подробнее |
|
|
| 50 | 6505-8607010 |
Гидрораспределитель в сборе Подробнее |
|
|
| 51 | 65034-8607052 |
Рукоятка Подробнее |
|
|
| 52 | 65034-8607274 |
Кронштейн Подробнее |
|
|
 |
53 | 260058-П29 |
Палец 10х30 Подробнее |
|
| 54 | 258039-П29 |
Шплинт разводной 3х20 Подробнее |
|
|
| 55 | 65055-8607095 |
Кольцо 030-034-25-2-2 Подробнее |
|
|
| 56 | 65034-8607068 |
Кольцо 033-038-30-2-2 Подробнее |
|
|
| 57 | 65034-8607087 |
Болт полый Подробнее |
|
|
| 58 | 65055-8609116 |
Рукав Подробнее |
|
|
| 58 | 650551-8609116 |
Рукав Подробнее |
|
|
| 59 | 65034-8609282 |
Рукав высокого давления Подробнее |
|
|
| 59 | 650341-8609282 |
Рукав высокого давления Подробнее |
|
|
| 60 | 65034-8609118 |
Рукав Подробнее |
|
|
| 60 | 650341-8609118 |
Рукав Подробнее |
|
|
| 61 | 65034-8609140 |
Трубка сливная Подробнее |
|
|
| 62 | 65034-8603010 |
Цилиндр опрокидывающего механизма в сборе Подробнее |
|
|
 |
63 | 250640-П29 |
Гайка М20х1,5 Подробнее |
|
| 64 | 200987-П29 |
Болт М20х1,5х120 Подробнее |
|
|
| 65 | 65034-8603049 |
Опора цилиндра верхняя Подробнее |
|
|
| 66 | 6505-8604008 |
Насос левого вращения с фланцами Подробнее |
|
|
| 67 | 65034-8602080 |
Плечо опрокидывающего механизма со втулками Подробнее |
|
|
 |
68 | 264020-П29 |
Масленка 1/8" Подробнее |
|
| 69 | 65034-8602062 |
Палец тяги Подробнее |
|
|
| 70 | 65034-8602034 |
Ось балансира Подробнее |
|
|
| 71 | 65034-8602010 |
Балансир опрокидывающего механизма Подробнее |
|
|
| 72 | 65034-8602060 |
Палец тяги Подробнее |
|
|
| 73 | 65034-8602059 |
Шайба замковая Подробнее |
|
|
| 74 | 53А-2201122-01 |
Кольцо уплотнительное Подробнее |
|
|
| 75 | 65055-8607048 |
Штуцер сливной Подробнее |
|
|
| 76 | 65034-8609049 |
Рукав Подробнее |
|
|
| 76 | 650341-8609049 |
Рукав Подробнее |
|
|
 |
77 | 201458-П29 |
Болт М8х1,25х25 Подробнее |
|
| 78 | 6505-8609064 |
Скоба Подробнее |
|
|
| 79 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 80 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 81 | 65034-8607034 |
Штуцер Подробнее |
|
|
| 82 | 6505-8607054 |
Штифт Подробнее |
|
|
| 83 | 65034-8602064 |
Палец балансира Подробнее |
|
|
| 84 | 65034-8602057 |
Кольцо фиксирующее Подробнее |
|
|
| 85 | 65034-8602058 |
Пластина стопорная Подробнее |
|
|
|
|
86 | 201587-П29 |
Болт М14х2х35 Подробнее |
|
| 87 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 88 | 220В-8602050-13 |
Стопор пальца Подробнее |
|
|
 |
89 | 202119-П29 |
Болт М16х2х40 Подробнее |
|
| 90 | 252047-П29 |
Шайба 16 Подробнее |
|
|
| 91 | 252139-П2 |
Шайба 16 пружинная Подробнее |
|
|
 |
92 | 250691-П29 |
Гайка М16х1,5 Подробнее |
|
| 93 | 65032-8601010 |
Надрамник Подробнее |
|
|
| 94 | 65034-8606033 |
Скоба стопора Подробнее |
|
|
| 95 | 65034-8606020 |
Стопор Подробнее |
|
