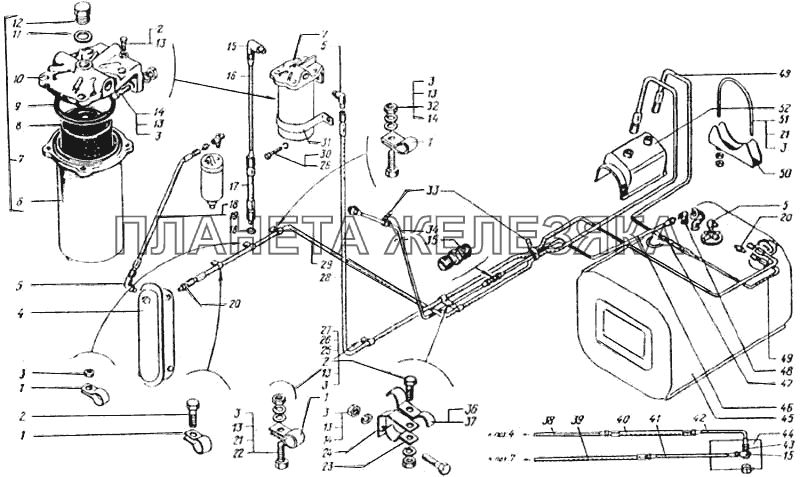

| ← Топливные баки, топливопроводы и фильтр грубой очистки (КрАЗ-6443, 644301) | Привод управления подачей топлива и остановом двигателя → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 347985-П29 |
Кляммер 18,5 Подробнее |
|
|
 |
2 | 201460-П29 |
Болт М8х1,25х30 Подробнее |
|
| 3 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 4 | 250-1015140 |
Бачок топливный подогревателя Подробнее |
|
|
| 5 | 346109-П29 |
Угольник М20х1,5 К1/4" Подробнее |
|
|
| 6 | 201-1105516 |
Корпус фильтра в сборе Подробнее |
|
|
 |
7 | 204А-1105510-Б |
Фильтр топливный грубой очистки в сборе Подробнее |
|
| 8 | 201-1105538 |
Элемент фильтрующий Подробнее |
|
|
| 9 | 201-1105552-А |
Прокладка крышки Подробнее |
|
|
| 10 | 201-1105550 |
Крышка топливного фильтра Подробнее |
|
|
| 11 | 201-1015624 |
Прокладка пробки Подробнее |
|
|
| 12 | 201-1117124 |
Пробка фильтра Подробнее |
|
|
| 13 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
14 | 201458-П29 |
Болт М8х1,25х25 Подробнее |
|
 |
15 | 314537-П29 |
Угольник ввертный К 1/4"хМ16х1,5 Подробнее |
|
| 16 | 250-1104512 |
Трубка топливная от фильтра грубой очистки к насосу Подробнее |
|
|
| 17 | 250-1104147-01 |
Шланг соединительный Подробнее |
|
|
| 18 | 256Б-1104536 |
Шайба уплотнительная Подробнее |
|
|
| 19 | 250-1015380 |
Шланг от фильтра тонкой очистки топлива к бачку Подробнее |
|
|
| 20 | 346841-П29 |
Штуцер К 1/4" М20х1,5 Подробнее |
|
|
| 21 | 252005-П29 |
Шайба 8 Подробнее |
|
|
 |
22 | 201456-П29 |
Болт М8х1,25х20 Подробнее |
|
| 23 | 250-3506165 |
Скоба 6 Подробнее |
|
|
| 24 | 260-3506162 |
Кронштейн крепления трубок Подробнее |
|
|
| 25 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 26 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
27 | 201416-П29 |
Болт М6х1х12 Подробнее |
|
| 28 | 255ЛС-1104498-02 |
Топливопровод Подробнее |
|
|
| 29 | 255БС-1104500-12 |
Топливопровод от фильтра тонкой очистки к обогревателю топлива Подробнее |
|
|
| 30 | 201418-П29 |
Болт М6х1х16 Подробнее |
|
|
| 31 | 250-1105515 |
Хомут крепления фильтра грубой очистки топлива Подробнее |
|
|
| 32 | 232038-П29 |
Шайба 8 Подробнее |
|
|
| 33 | 347930-П29 |
Стяжка 8х107 Подробнее |
|
|
| 34 | 643701-1104220 |
Трубка топливная от форсунки к штуцеру Подробнее |
|
|
| 34 | 643701-1104220-10 |
Трубка топливная от форсунки к штуцеру Подробнее |
|
|
| 35 | 346837-П29 |
Штуцер М10х1хМ10х1 Подробнее |
|
|
| 36 | 6510-3506167 |
Скоба 10 трубки Подробнее |
|
|
| 37 | 257С-1104517 |
Скоба крепления трубок Подробнее |
|
|
| 38 | 6437-1104555 |
Трубка соединительная Подробнее |
|
|
| 39 | 6510-1104142 |
Шланг соединительный Подробнее |
|
|
| 40 | 256Б-1104570-01 |
Шланг соединительный Подробнее |
|
|
| 41 | 65055-1104559 |
Трубка топливная от бака к шлангу Подробнее |
|
|
| 42 | 65055-1104567 |
Трубка топливная от шланга к баку Подробнее |
|
|
| 43 | 314612-П29 |
Штуцер ввертный К 1/4"хМ16х1,5 Подробнее |
|
|
| 44 | 6443-1001008 |
Бак топливный Подробнее |
|
|
| 45 | 644301-1101008 |
Бак топливный правый Подробнее |
|
|
| 46 | 643701-1104216 |
Трубка топливная от штуцера к левому баку Подробнее |
|
|
| 47 | 314610-П29 |
Штуцер 14 проходной Подробнее |
|
|
| 48 | 347214-П29 |
Угольник ввертной К1/8" М10х1 Подробнее |
|
|
| 49 | 260-1104570-01 |
Топливопровод от обогревателя к штуцеру Подробнее |
|
|
| 50 | 643701-1138036 |
Хомут обогревателя Подробнее |
|
|
| 51 | 643701-1138038 |
Стремянка Подробнее |
|
|
| 52 | 643701-1138012 |
Обогреватель топлива Подробнее |
|
