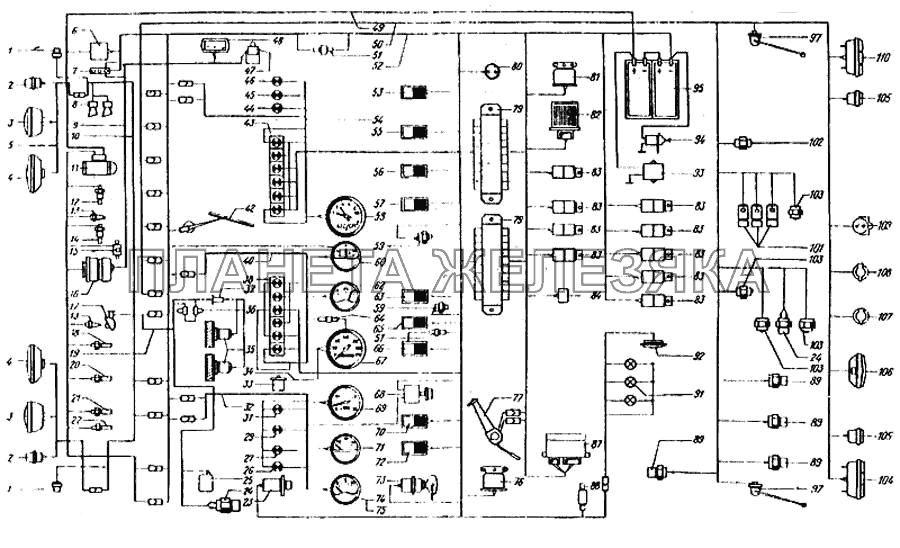

Схема электрооборудования КрАЗ-6443| ← Сигналы звуковые | Фара поворотная → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
151.3747 |
Электромагнит клапана Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 2212.3803-15 |
Лампа контрольная включения отбора мощности Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
 |
26.3712 |
Фонарь габаритный передний Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 26.3726010 |
Указатель поворота передний Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 2601.3726010 |
Указатель поворота передний Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 2622.3747000 |
Реле блокировки стартера Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 443.312311109 |
Фонарь габаритный задний Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
 |
5102.3709 |
Переключатель дополнительного отопителя Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 65032-3718010 |
Гидравлический корректор светового потока фар Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 65032-3724030 |
Жгут проводов по лонжерону Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 650321-3724030 |
Жгут проводов по лонжерону Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 65055-3724120 |
Жгут проводов фар Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 65055-3724420 |
Жгут фонарей полного габарита Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 65055-3731010 |
Фонарь полного габарита задний Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 650551-3724120 |
Жгут проводов фар Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 650551-3724420 |
Жгут фонарей полного габарита Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| ВК412 |
Выключатель стояночной тормозной системы Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| Нагревательные элементы обогревных стеко |
Нагревательные элементы обогревных стекол Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| П300 |
Переключатель отопителя Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| П305 |
Выключатель обогревных стекол Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| РС-404 |
Реле перегрева Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| С306Г-3721000 |
Сигнал звуковой низкого тона С306Г Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1 | УП101-3726000-Б |
Указатель поворота боковой или фонарь знака автопоезда Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 1 | УП101-3726000-БХЛ |
Повторитель бокового указателя поворота Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | ПФ130-3712010-Б |
Фонарь передний Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 342.3711010 |
Фара головная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | ФГ152А-3743010 |
Фара противотуманная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 6437-3724120 |
Жгут проводов фар Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 643701-3724120 |
Жгут проводов фар Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 111.3722000 |
Блок предохранителей центральный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 15.3723000 |
Панель соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | С306Г/С307Г-3721000 |
Комплект рупорных звуковых сигналов Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 260-7905010 |
Жгут проводов генератора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 260С-7905010 |
Жгут проводов генератора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 6437-3724012 |
Жгут проводов освещения Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 643701-3724012 |
Жгут проводов освещения Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 25.3708000-01 |
Стартер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 13.3839600 |
Датчик сигнализации засоренности воздушного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 111.3740 |
Свеча штифтовая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | ТМ100В-3808000-0 |
Датчик указателя температуры воды Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 11.3741000 |
Клапан электромагнитный ЭФУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
16 | 1702.3771 |
Генератор Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 17 | ПД308Б-3715300-У |
Фонарь подкапотной подсветки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | ТМ111-3808000 |
Датчик сигнализатора аварийной температуры воды Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 6443-3724089 |
Жгут проводов переднего щита Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 644301-3724089 |
Жгут проводов переднего щита Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | Датчик засоренности масляного фильтра |
Датчик засоренности масляного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | ММ111Д-3810600 |
Датчик аварийного давления масла Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | ММ370-3829010-УХЛ |
Датчик указателя давления масла Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 32.3710 |
Включатель аварийной сигнализации Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | ММ125Д-3810600 |
Датчик вспомогательной тормозной системы и сигнала торможения Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 1112.5208000-02 |
Электростеклоомыватель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | 2212.3803-23 |
Лампа контрольная падения давления масла в двигателе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 2212.3803-22 |
Лампа контрольная аварийной температуры охлаждающей жидкости Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 11.3745 |
Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 2212.3803-24 |
Лампа контрольная засоренности масляного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 16.3741000 |
Электроклапан пневмосигнала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 2212.3803-20 |
Лампа контрольная засоренности воздушного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 6437-3724055 |
Жгут проводов приборного щитка левого Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 2001.3843010 |
Датчик электроспидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 6437-7905012 |
Жгут проводов электроспидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 643701-7905012 |
Жгут проводов электроспидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | МЭ250-3730000 |
Электродвигатель отопителей Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 36 | СЭ300-8102100 |
Сопротивление дополнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 37 | КБП-Ф |
Конденсатор проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 38 | 2312.3803-16 |
Блок контрольных ламп Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 39 | 2212.3803-17 |
Лампа контрольная включения ЭФУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 6437-3724056 |
Жгут проводов щитка приборов среднего Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 41 | 2212.3803-34 |
Лампа контрольная падения давления воздуха в шинах прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 42 | 34.5205010 |
Стеклоочиститель электрический Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 43 | 2312.3803-15 |
Блок контрольных ламп с диодами Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 44 | 2212.3803-13 |
Лампа контрольная включения блокировки межколесного дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 45 | 2212.3803-14 |
Лампа контрольная выключения блокировки межосевого дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 46 | 2212.3803-35 |
Лампа контрольная включения демультипликатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 47 | 1502-7904010 |
Фильтр конденсаторный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 48 | 2712.3702010 |
Реле-регулятор напряжения Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 49 | 6437-3724068 |
Жгут проводов силовой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 49 | 643701-3724068 |
Жгут проводов силовой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 50 | 6443-3724030-10 |
Жгут проводов по лонжерону Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 50 | 644301-3724030-10 |
Жгут проводов по лонжерону Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 51 | 3403.3747000 |
Диод разделительный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 52 | 6443-3724010 |
Жгут проводов основной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 52 | 644301-3724010 |
Жгут проводов основной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 53 | ВК343-3709000.01.08 |
Выключатель плафона кабины Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 54 | 6443-3724057 |
Жгут проводов приборного щитка правого Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 54 | 644301-3724057 |
Жгут проводов приборного щитка правого Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 55 | ВК343-3709000.01.35 |
Выключатель электроклапана блокировки межосевого дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 56 | П150-3709000.06.14 |
Выключатель блокировки межколесного дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 57 | П147-3709000.04.11 |
Переключатель режимов электродвигателей отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 58 | 1102.3830010-0 |
Манометр двухстрелочный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 59 | 11.3704000 |
Выключатель нагревателя топлива и ЭФУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 60 | АП171А-3811010 |
Амперметр Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 61 | ВК354-3704000 |
Выключатель предпускового подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 62 | УБ170М-3806010 |
Указатель уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 63 | П147-3709000.02.13 |
Переключатель датчиков указателя уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 64 | ПР118Б-3722000-01 |
Предохранитель плавкий 2А Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 65 | П147-3709000.06.16 |
Переключатель фонарей автопоезда и поворотной фары Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 66 | П147-3709000.04.03 |
Переключатель противотуманных фар и заднего противотуманного огня Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 67 | 12.3802010 |
Спидометр электрический Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 68 | ВК416Б-3709000-01 |
Выключатель света щитка приборов с реостатом Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
69 | 2531.3813010 |
Тахометр Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 70 | П150-3709000.14.10 |
Переключатель электростеклоомывателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 71 | УК171М-3807010 |
Указатель температуры воды Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 72 | П147-3709000.09.09 |
Переключатель электростеклоочистителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 73 | 2101.3704000-10 |
Выключатель стартера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 74 | УК170М-3810010 |
Указатель давления масла Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 75 | А-24-2 |
Лампа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 76 | РС531-3721000 |
Сигнализатор шумовой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 77 | П145-3726000 |
Комбинированный переключатель света и указателей поворота Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 78 | П602-3709210-УХЛ |
Переключатель трансмиссии и отбора мощности Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 79 | ПР112-3722000 |
Блок предохранителей освещения и потребителей Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 80 | 47К |
Розетка переносной лампы Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 81 | РС530-3721000 |
Реле стартера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 82 | 261.3747000 |
Реле блокировки стартера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 83 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 84 | РС493-3803010-УХЛ |
Реле-прерыватель стояночной тормозной системы Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 85 | 6510-3724160-02 |
Жгут проводов подогревателя основной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 85 | 651001-3724160-02 |
Жгут проводов подогревателя основной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 86 | КТ127-3750000 |
Контактор предпускового подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 87 | РС951А-3726010-УХЛ |
Реле указателей поворота и аварийной сигнализации Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 88 | 12.3741 |
Сопротивление тепловое Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 89 | ММ124Д-3810600 |
Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 90 | 171-3711010-ХЛ |
Фара поворотная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 91 | УП101-3726000-В |
Фонарь освещения знака автопоезда Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 91 | УП101-3726000-ВХЛ |
Фонарь освещения знака автопоезда Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 92 | ПК201-3714010-Д |
Плафон освещения кабины Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 93 | ПС315-3723100-А |
Розетка внешнего пуска Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 94 | ВК318Б-3704000 |
Выключатель "массы" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 95 | 6СТ-190А |
Батарея аккумуляторная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 96 | 6510-3724162 |
Жгут проводов подогревателя основной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 97 | 4402.3827600 |
Датчик указателя уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 98 | ЭН22-3741010 |
Нагреватель топлива подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
99 | РС335 |
Электромагнит клапана подогревателя Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 100 | МЭ252 |
Электродвигатель предпускового подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 101 | 17.3734000 |
Источник напряжения высоковольтный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
102 | ВК403 |
Включатель сигнализации заднего хода Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 103 | ВК418А-3716000 |
Выключатель сигнализации Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 104 | 351.3716010 |
Фонарь задний левый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 104 | 3511.3716010 |
Фонарь задний левый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 105 | ФП135-3716010-Б |
Фонарь заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 106 | 2412.3716010 |
Фонарь задний противотуманный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 108 | ПС325-3723100 |
Розетка штепсельная прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 109 | ПС400-3723000 |
Розетка переносной лампы Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 110 | 35.3716010 |
Фонарь задний правый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 110 | 3501.3716010 |
Фонарь задний правый Подробнее
Дополнительная информация:
|
|
