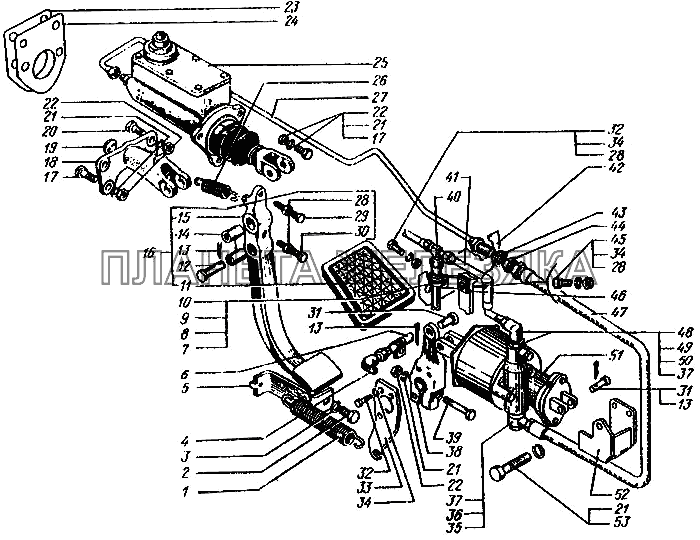

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250Т-1602384 |
Пружина пневмопоршня Подробнее |
|
|
 |
2 | 201544-П29 |
Болт М12х1,75х40 Подробнее |
|
| 3 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 4 | 314547-П29 |
Угольник Подробнее |
|
|
| 5 | 250-1602385-10 |
Кронштейн пружины Подробнее |
|
|
| 6 | 260-1602399-10 |
Трубопровод подводящий Подробнее |
|
|
| 7 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 8 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
9 | 201420-П29 |
Болт М6х1х20 Подробнее |
|
| 10 | 315406-П29 |
Кляммер воздухопровода 8х10 Подробнее |
|
|
| 11 | 256Б-1108021 |
Подушка площадки педали в сборе Подробнее |
|
|
| 12 | 260091-П29 |
Палец 12х45 Подробнее |
|
|
| 13 | 258052-П29 |
Шплинт разводной 3,6х20 Подробнее |
|
|
| 14 | 250-1602022 |
Втулка педали Подробнее |
|
|
| 15 | 5133В2-1602012-000 |
Педаль сцепления с площадкой Подробнее |
|
|
| 16 | 5133В2-1602010-000 |
Педаль сцепления в сборе Подробнее |
|
|
 |
17 | 201505-П29 |
Болт М10х1,5х45 Подробнее |
|
| 18 | 250-1602068 |
Кронштейн педали Подробнее |
|
|
| 19 | 250Т-1602065 |
Шайба специальная Подробнее |
|
|
 |
20 | 201501-П29 |
Болт М10х1,5х35 Подробнее |
|
| 21 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 22 | 250512-П29 |
Гайка М10х1,5 Подробнее |
|
|
| 23 | 251-5300089 |
Уплотнитель педали сцепления Подробнее |
|
|
| 24 | 250-5301088 |
Усилитель крепления педали Подробнее |
|
|
| 25 | 260-1602510 |
Главный цилиндр выключения сцепления в сборе Подробнее |
|
|
| 26 | 250Т-1602094 |
Пружина возвратная педали Подробнее |
|
|
| 27 | 260-1602290-01 |
Трубопровод главного цилиндра Подробнее |
|
|
| 28 | 250510-П29 |
Гайка М8 Подробнее |
|
|
 |
29 | 201462-П29 |
Болт М8х1,25х35 Подробнее |
|
| 30 | 348599 |
Болт Подробнее |
|
|
 |
31 | 260088-П29 |
Палец 12х38 Подробнее |
|
| 32 | 201454-П29 |
Болт М8х1,25х16 Подробнее |
|
|
| 33 | 250-1602386 |
Рычаг пружины Подробнее |
|
|
| 34 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 35 | 6505-3408017 |
Болт приводной Подробнее |
|
|
| 36 | 6505-3408016 |
Наконечник Подробнее |
|
|
| 37 | 256Б-3405187 |
Кольцо 018-022-25-2-2 Подробнее |
|
|
| 38 | 260-1602217 |
Рычаг Подробнее |
|
|
 |
39 | 200319-П29 |
Болт М10х1,5х50 Подробнее |
|
| 40 | 314538-П29 |
Тройник проходной М16х1,5 Подробнее |
|
|
| 41 | 260-1602402-10 |
Трубопровод подводящий в сборе Подробнее |
|
|
| 41 | 260С-1602402-10 |
Трубопровод подводящий в сборе Подробнее |
|
|
| 42 | 260-1602293-10 |
Кронштейн Подробнее |
|
|
| 43 | 252019-П29 |
Шайба 20 Подробнее |
|
|
 |
44 | 250640-П29 |
Гайка М20х1,5 Подробнее |
|
 |
45 | 201458-П29 |
Болт М8х1,25х25 Подробнее |
|
| 46 | 250Б-3506162 |
Кронштейн крепления трубок Подробнее |
|
|
| 47 | 260-1602312-10 |
Шланг промежуточный Подробнее |
|
|
| 48 | 6505-3506708 |
Угольник Подробнее |
|
|
| 49 | 349522 |
Гайка М16 Подробнее |
|
|
| 50 | 6505-3506712 |
Шайба Подробнее |
|
|
| 51 | 11.1602410 |
Пневмогидроусилитель сцепления в сборе Подробнее |
|
|
| 52 | 260-1602063 |
Кронштейн Подробнее |
|
|
 |
53 | 201499-П29 |
Болт М10х1,5х30 Подробнее |
