| ← Амортизатор сиденья водителя | Трубопроводы системы отопления кабины → |

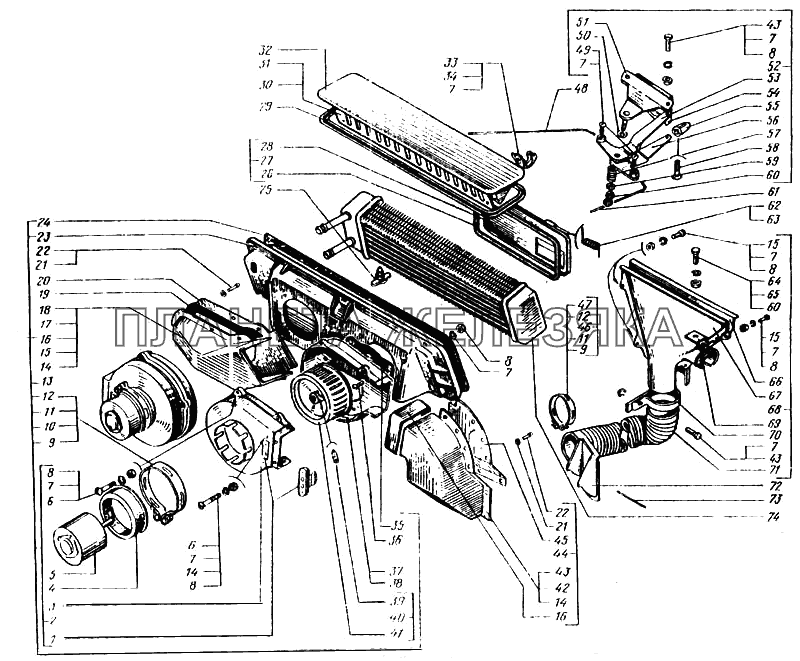

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | СЭ300-8102100 |
Сопротивление дополнительное Подробнее |
|
|
| 2 | 6505-8102020 |
Вентилятор с крышкой кожуха в сборе Подробнее |
|
|
| 3 | 250-8102022-40 |
Крышка кожуха вентилятора Подробнее |
|
|
| 4 | 6505-8102232-10 |
Прокладка электродвигателя вентилятора Подробнее |
|
|
| 5 | МЭ250-3730000УХЛ |
Электродвигатель Подробнее |
|
|
| 6 | 220109-П29 |
Винт М6х1х25 Подробнее |
|
|
| 7 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 8 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 9 | 349005-П29 |
Винт М5х48 Подробнее |
|
|
| 10 | 250-8102021 |
Хомут Подробнее |
|
|
| 11 | 214Б-1303033-Б |
Сухарь хомута упорный Подробнее |
|
|
| 12 | 214Б-1303032-Б |
Сухарь хомута Подробнее |
|
|
| 13 | 250-8101096-40 |
Кожух радиатора отопителя с вентилятором в сборе Подробнее |
|
|
| 14 | 252004-П29 |
Шайба 6 Подробнее |
|
|
 |
15 | 201420-П29 |
Болт М6х1х20 Подробнее |
|
| 16 | 6505-8102185 |
Уплотнитель патрубка Подробнее |
|
|
| 17 | 6505-8102180 |
Патрубок правый Подробнее |
|
|
| 18 | 6505-8102178 |
Патрубок правый в сборе Подробнее |
|
|
| 19 | 6505-8102184 |
Прокладка патрубка Подробнее |
|
|
| 20 | 6505-8102182 |
Основание патрубка Подробнее |
|
|
| 21 | 252002-П29 |
Шайба 4 Подробнее |
|
|
| 22 | 255039-П29 |
Заклепка 3,5х8 Подробнее |
|
|
| 23 | 250-8101100-11 |
Кожух радиатора Подробнее |
|
|
| 24 | 250-8101106-11 |
Прокладка кожуха Подробнее |
|
|
| 25 | 250-8101166 |
Пробка запорная воздушного клапана Подробнее |
|
|
| 26 | 250-5304142 |
Уплотнитель крышки Подробнее |
|
|
| 27 | 250-5304140 |
Крышка короба вентиляции с уплотнителем в сборе Подробнее |
|
|
| 28 | 250-5304144 |
Крышка короба Подробнее |
|
|
| 29 | 250-5304034-30 |
Уплотнитель крышки люка Подробнее |
|
|
| 30 | 240836-П18 |
Винт М5х12 Подробнее |
|
|
| 30 | 240836-П29 |
Винт М5х12 Подробнее |
|
|
| 31 | 250-5304022-10 |
Сетка люка Подробнее |
|
|
| 32 | 250-5304010 |
Крышка люка вентиляции передка Подробнее |
|
|
| 33 | 250-5304152 |
Петля крышки короба Подробнее |
|
|
 |
34 | 201416-П29 |
Болт М6х1х12 Подробнее |
|
| 35 | 250-8102029-10 |
Прокладка кожуха вентилятора Подробнее |
|
|
| 36 | 220105-П29 |
Винт М6х1х16 Подробнее |
|
|
| 37 | 250-8102024-30 |
Кожух вентилятора обогрева ветрового стекла, часть задняя Подробнее |
|
|
| 38 | 250-8102024-40 |
Кожух вентилятора обогрева ветрового стекла Подробнее |
|
|
| 39 | 242471-П29 |
Винт М5х0,8х12 Подробнее |
|
|
| 40 | 250-8102030 |
Ротор вентилятора со втулкой в сборе Подробнее |
|
|
| 41 | 250-8102036 |
Втулка ротора Подробнее |
|
|
| 42 | 6505-8102132 |
Патрубок левый в сборе Подробнее |
|
|
| 43 | 201418-П29 |
Болт М6х1х16 Подробнее |
|
|
| 44 | 6505-8102130 |
Патрубок левый в сборе Подробнее |
|
|
| 45 | 6505-8102131 |
Основание патрубка Подробнее |
|
|
| 46 | 256-1015545-А |
Хомут в сборе Подробнее |
|
|
| 47 | 256-1015546-Б |
Лента хомута Подробнее |
|
|
| 48 | 250-5304044 |
Тяга привода правая Подробнее |
|
|
| 49 | 220103-П29 |
Винт М6х1х12 Подробнее |
|
|
| 50 | 250-5304078 |
Прокладка рычагов Подробнее |
|
|
| 51 | 250-5304070 |
Кронштейн привода Подробнее |
|
|
| 52 | 250-5304030-10 |
Привод вентиляции передка в сборе Подробнее |
|
|
| 53 | 250-5304082-10 |
Рычаг привода верхний Подробнее |
|
|
| 54 | 250-5304040 |
Облицовка привода Подробнее |
|
|
| 55 | 250-5304038-10 |
Ручка привода Подробнее |
|
|
| 56 | 250-5304086-10 |
Рычаг привода нижний Подробнее |
|
|
| 57 | 212А-5304052-01 |
Пружина рычага Подробнее |
|
|
| 58 | 222964-П29 |
Винт М3х0,5х10 Подробнее |
|
|
| 59 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 60 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 61 | 250-5304045 |
Тяга привода левая Подробнее |
|
|
| 62 | 250-5304160 |
Пружина крышки короба вентиляции правая Подробнее |
|
|
| 63 | 250-5304161 |
Пружина крышки короба вентиляции левая Подробнее |
|
|
 |
64 | 201452-П29 |
Болт М8х12 Подробнее |
|
| 65 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 66 | 250-8102032-10 |
Раструб правый Подробнее |
|
|
| 67 | 250-8102033-10 |
Раструб левый Подробнее |
|
|
| 68 | 6505-8102019 |
Раструб в сборе Подробнее |
|
|
| 69 | 6505-8102105 |
Кронштейн крепления раструба Подробнее |
|
|
| 70 | 6505-8102098 |
Скоба крепления раструба Подробнее |
|
|
| 71 | 250-8102056 |
Шланг обдува ветрового стекла Подробнее |
|
|
| 72 | 250-8102150 |
Заслонка коллектора Подробнее |
|
|
| 73 | 250-8102154-01 |
Пружина заслонки Подробнее |
|
|
| 74 | 250-8101058-01 |
Радиатор отопителя с прокладками Подробнее |
|
