| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
100-3522010 |

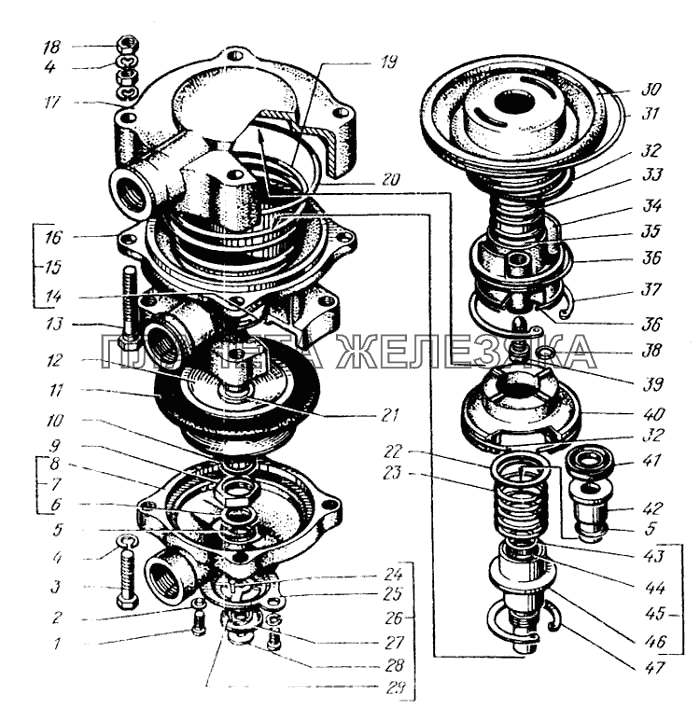

Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе Подробнее |
||
 |
201464-П29 |
Болт М8х1,25х40 Подробнее |
||
| 250Б-3522036 |
Кронштейн крепления клапана Подробнее |
|
||
| 252135-П2 |
Шайба 8 пружинная Подробнее |
|
||
| 1 | 302206-П29 |
Винт Подробнее |
|
|
| 2 | 305887-П2 |
Шайба 4 пружинная Подробнее |
|
|
 |
3 | 201458-П29 |
Болт М8х1,25х25 Подробнее |
|
| 4 | 305890-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 100-3522037 |
Кольцо 13х3,5 Подробнее |
|
|
| 6 | 100-3522053 |
Шайба Подробнее |
|
|
| 7 | 100-3522050 |
Корпус нижний в сборе Подробнее |
|
|
| 8 | 100-3522051 |
Корпус нижний Подробнее |
|
|
| 9 | 100-3522054 |
Гайка Подробнее |
|
|
| 10 | 100-3522069 |
О-образное кольцо 15,3х2,4 Подробнее |
|
|
| 11 | 100-3522065 |
Диафрагма Подробнее |
|
|
| 12 | 100-3522066 |
Шайба диафрагмы Подробнее |
|
|
| 13 | 11-3522088-10 |
Болт Подробнее |
|
|
| 14 | 100-3522034 |
Шайба Подробнее |
|
|
| 15 | 100-3522030 |
Корпус средний в сборе Подробнее |
|
|
| 16 | 100-3522031 |
Корпус средний Подробнее |
|
|
| 17 | 100-3522020 |
Корпус верхний Подробнее |
|
|
| 18 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 19 | 100-3522068 |
Пружина Подробнее |
|
|
| 20 | 100-3522032 |
Кольцо Подробнее |
|
|
| 21 | 309791-П |
Кольцо уплотнительное Подробнее |
|
|
| 22 | 100-3522027 |
Тарелка пружины Подробнее |
|
|
| 23 | 100-3522028 |
Пружина Подробнее |
|
|
| 24 | 100-3514048 |
Заклепка Подробнее |
|
|
| 25 | 100-3522072 |
Корпус Подробнее |
|
|
| 26 | 100-3522070 |
Окно выпускное в сборе Подробнее |
|
|
| 27 | 100-3514046 |
Клапан Подробнее |
|
|
| 28 | 100-3514047 |
Шайба Подробнее |
|
|
| 29 | 252002-П29 |
Шайба 4 Подробнее |
|
|
| 30 | 100-3522056 |
Поршень верхний большой Подробнее |
|
|
| 31 | 100-3522025 |
Кольцо 94,85х3,53 Подробнее |
|
|
| 32 | 100-3522029 |
Кольцо 36,75х3,53 Подробнее |
|
|
| 33 | 100-3522022 |
Пружина Подробнее |
|
|
| 34 | 100-3522058 |
Поршень верхний малый Подробнее |
|
|
| 35 | 100-3522023 |
Тарелка пружины Подробнее |
|
|
| 36 | 100-3522024 |
Кольцо 47,29х2,62 Подробнее |
|
|
| 37 | 489312-П2 |
Кольцо упорное Подробнее |
|
|
| 38 | 100-3522026 |
Кольцо 6,07х1,78 Подробнее |
|
|
| 39 | 100-3522055 |
Винт регулировочный Подробнее |
|
|
| 40 | 100-3522035 |
Поршень средний Подробнее |
|
|
| 41 | 11-3522061 |
Кольцо клапана Подробнее |
|
|
| 42 | 11-3522062 |
Корпус клапана Подробнее |
|
|
| 43 | 100-3522033 |
Шайба Подробнее |
|
|
| 44 | 100-3522063 |
Кольцо 18,72х2,62 Подробнее |
|
|
| 45 | 100-3522040 |
Поршень нижний в сборе Подробнее |
|
|
| 46 | 100-3522041 |
Поршень нижний Подробнее |
|
|
| 47 | 489306-П2 |
Кольцо упорное Подробнее |
|
