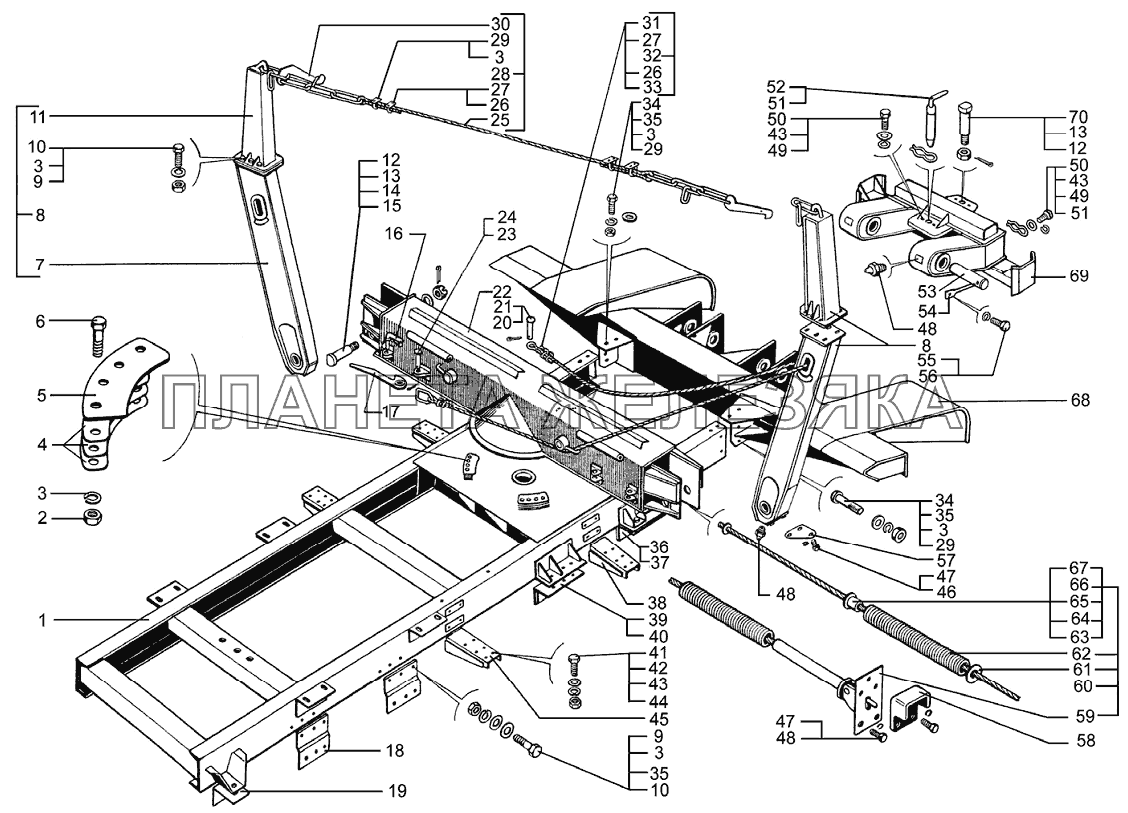

| ← Коники, ограждение кабины и панели площадки сортиментовоза | Рама → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201456 |
Болт М8х1,25х20 Подробнее |
|
||
 |
252005 |
Шайба 8,4 Подробнее |
||
| 6437-2710010-20 |
Коник в сборе Подробнее |
|
||
| 6437-2728390-10 |
Панель площадки правая Подробнее |
|
||
| 6437-2728391-10 |
Панель площадки левая Подробнее |
|
||
| 6437-2728394 |
Панель передняя правая Подробнее |
|
||
| 6437-2728395 |
Панель передняя левая Подробнее |
|
||
| 6437-2728398 |
Панель средняя Подробнее |
|
||
| 6437-8022186 |
Подножка ограждения Подробнее |
|
||
| 6505-8403276-01 |
Брызговик крыла нижний Подробнее |
|
||
| 6505-8403278-10 |
Накладка нижнего брызговика Подробнее |
|
||
| 1 | 6437-2711010-11 |
Подкониковая рама Подробнее |
|
|
| 2 | 250561 |
Гайка М16х1,5 Подробнее |
|
|
| 3 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
| 4 | 6437-2710219 |
Подкладка Подробнее |
|
|
| 5 | 6437-2710216 |
Пластина крепления коника Подробнее |
|
|
| 6 | 348532 |
Болт М16х1,5х65 Подробнее |
|
|
| 7 | 6437-2710070-10 |
Стойка Подробнее |
|
|
| 8 | 6437-2710060-11 |
Стойка коника в сборе Подробнее |
|
|
| 9 | 250691 |
Гайка М16х1,5 Подробнее |
|
|
 |
10 | 202147 |
Болт М16х1,5х50 Подробнее |
|
| 11 | 6437-2710140-01 |
Наконечник Подробнее |
|
|
| 12 | 258023 |
Шплинт Подробнее |
|
|
| 13 | 349802 |
Гайка М30х2 Подробнее |
|
|
| 14 | 345025 |
Шайба Подробнее |
|
|
| 15 | 6437-2710086 |
Ось стойки Подробнее |
|
|
| 16 | 255Л-2710120 |
Запор замка Подробнее |
|
|
| 17 | 255Л-2710110 |
Рукоятка Подробнее |
|
|
| 18 | 6505-8601043 |
Кронштейн передний Подробнее |
|
|
| 19 | 6505-8601046 |
Кронштейн Подробнее |
|
|
| 20 | 258071 |
Шплинт 5х45 Подробнее |
|
|
| 21 | 6437-2710096 |
Ось каната Подробнее |
|
|
| 22 | 6437-2710020-20 |
Основание коника Подробнее |
|
|
| 23 | 258056 |
Шплинт 3,6х40 Подробнее |
|
|
| 24 | 346424 |
Ось замка стойки Подробнее |
|
|
| 25 | 6437-2710316 |
Канат Подробнее |
|
|
| 26 | 6437-2710095 |
Колодка Подробнее |
|
|
| 27 | 6437-2710093 |
Скоба Подробнее |
|
|
| 28 | 6437-2710312-11 |
Канат коника Подробнее |
|
|
| 29 | 250560 |
Гайка М16 Подробнее |
|
|
| 30 | 255Л-2710320 |
Замок цепи Подробнее |
|
|
| 31 | 6437-2710092-01 |
Канат Подробнее |
|
|
| 32 | 6437-2710090-11 |
Канат стойки в сборе Подробнее |
|
|
| 33 | 6437-2710094 |
Звено каната Подробнее |
|
|
| 34 | 202119 |
Болт М16х2х40 Подробнее |
|
|
| 35 | 252017 |
Шайба 16 Подробнее |
|
|
| 36 | 6437-2711004 |
Кронштейн задний правый Подробнее |
|
|
| 37 | 6437-2711005 |
Кронштейн задний левый Подробнее |
|
|
| 38 | 6437-2728378 |
Кронштейн крепления панели Подробнее |
|
|
| 39 | 6437-2711014 |
Кронштейн передний правый Подробнее |
|
|
| 40 | 6437-2711015 |
Кронштейн передний левый Подробнее |
|
|
| 41 | 201499 |
Болт М10х30 Подробнее |
|
|
| 42 | 252006 |
Шайба 10,5 Подробнее |
|
|
| 43 | 252136 |
Шайба 10,2 Подробнее |
|
|
| 44 | 250512 |
Гайка М10х1,5 Подробнее |
|
|
| 45 | 6437-2728380 |
Кронштейн крепления панели Подробнее |
|
|
| 46 | 201540 |
Болт М12х30 Подробнее |
|
|
| 47 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 48 | 264020 |
Масленка К1/8" Подробнее |
|
|
| 49 | 345073 |
Шайба Подробнее |
|
|
| 50 | 201497 |
Болт М10х25 Подробнее |
|
|
| 51 | 6437-2707276 |
Пружина стопорного пальца Подробнее |
|
|
| 52 | 6437-2707270 |
Палец стопорный Подробнее |
|
|
| 53 | 6437-2707266 |
Ось буксирной рамки Подробнее |
|
|
| 54 | 220В-8602050-13 |
Стопор пальца Подробнее |
|
|
| 55 | 252138 |
Шайба 14,2 Подробнее |
|
|
| 56 | 201587 |
Болт М14х2х35 Подробнее |
||
| 57 | 6437-2710180 |
Зажим крепления троса Подробнее |
|
|
| 58 | 6437-2710152 |
Упор коника Подробнее |
|
|
| 59 | 6437-2710154 |
Направляющая Подробнее |
|
|
| 60 | 6437-2710150 |
Механизм подъема стойки в сборе Подробнее |
|
|
| 61 | 6437-2710177 |
Шайба Подробнее |
|
|
| 62 | 6437-2710175 |
Пружина Подробнее |
|
|
| 63 | 210-3105116 |
Втулка Подробнее |
|
|
| 64 | 6437-2710179 |
Втулка Подробнее |
|
|
| 65 | 252016 |
Шайба 14,5 Подробнее |
|
|
| 66 | 6437-2710153 |
Трос с втулками Подробнее |
|
|
| 67 | 6437-2710168 |
Трос Подробнее |
|
|
| 68 | 6437-2728200 |
Балка опорная с накатными площадками Подробнее |
|
|
| 69 | 6437-2707210 |
Рамка буксирная Подробнее |
|
|
| 70 | 6437-2707268 |
Шкворень буксирной рамки соединительный Подробнее |
|
