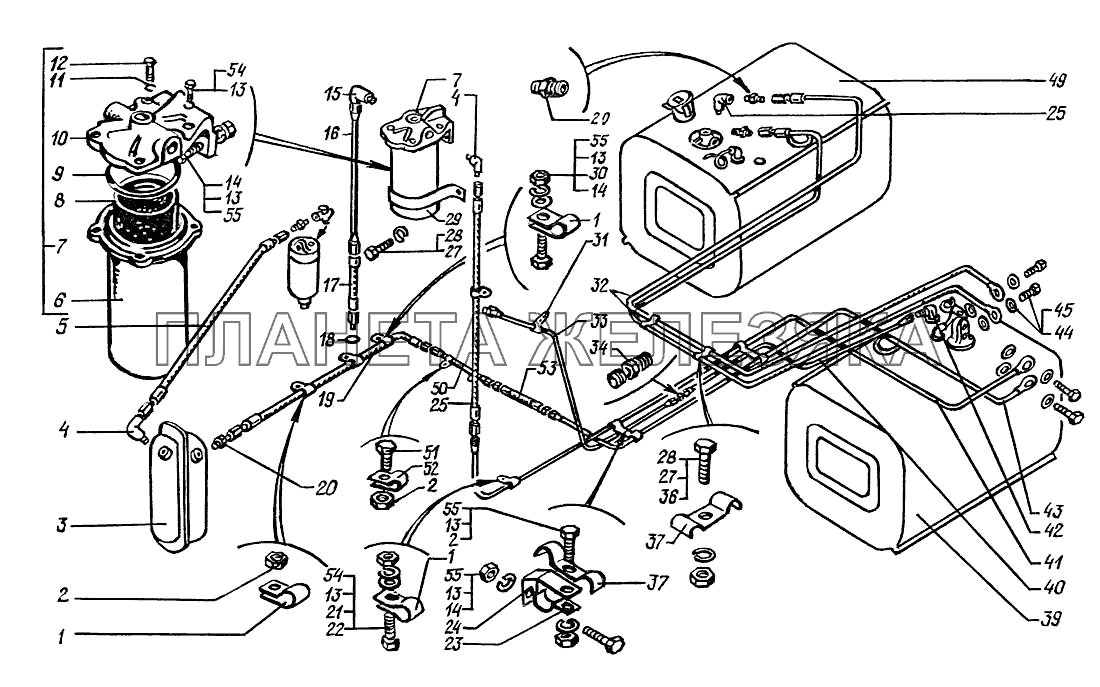

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250-3570328 |
Втулка Подробнее |
|
||
| 347214 |
Угольник К1/8"хМ10х1 Подробнее |
|
||
| 1 | 347985 |
Кляммер 18,5 Подробнее |
|
|
| 2 | 250510 |
Гайка М8х1,25 Подробнее |
|
|
| 3 | 250-1015140 |
Бачок топливный подогревателя Подробнее |
|
|
| 4 | 346109 |
Угольник 20х1,5хК1/4" Подробнее |
|
|
| 5 | 250-1015380 |
Шланг от фильтра тонкой очистки топлива к бачку Подробнее |
|
|
| 6 | 201-1105516 |
Корпус фильтра в сборе Подробнее |
|
|
 |
7 | 204А-1105510-Б |
Фильтр топливный грубой очистки в сборе Подробнее |
|
| 8 | 201-1105538 |
Элемент фильтрующий Подробнее |
|
|
| 9 | 201-1105552-А |
Прокладка крышки Подробнее |
|
|
| 10 | 201-1105550 |
Крышка топливного фильтра Подробнее |
|
|
| 11 | 201-1015624 |
Прокладка пробки Подробнее |
|
|
| 12 | 201-1117124 |
Пробка фильтра Подробнее |
|
|
| 13 | 252135 |
Шайба 8,65Г.029 Подробнее |
|
|
| 14 | 201458 |
Болт М8х1,25х25 Подробнее |
|
|
| 15 | 314537 |
Угольник К1/4"хМ16х1,5 Подробнее |
|
|
| 16 | 250-1104512 |
Трубка топливная от фильтра грубой очистки к насосу Подробнее |
|
|
| 17 | 250-1104147-01 |
Шланг соединительный Подробнее |
|
|
| 18 | 256Б-1104536 |
Шайба уплотнительная Подробнее |
|
|
| 19 | 6510-1104140 |
Топливопровод от фильтра тонкой очистки Подробнее |
|
|
| 20 | 346841 |
Штуцер К1/4"хМ20х1,5 Подробнее |
|
|
 |
21 | 252005 |
Шайба 8,4 Подробнее |
|
 |
22 | 201456-П29 |
Болт М8х1,25х20 Подробнее |
|
| 23 | 250-3506165 |
Скоба 6 Подробнее |
|
|
| 24 | 260-3506162 |
Кронштейн крепления трубок Подробнее |
|
|
| 25 | 6510-1104142 |
Шланг соединительный Подробнее |
|
|
| 27 | 252134 |
Шайба 6Т Подробнее |
|
|
| 28 | 201420 |
Болт М6х20 Подробнее |
|
|
| 29 | 250-1105515 |
Хомут крепления фильтра грубой очистки топлива Подробнее |
|
|
| 30 | 252038 |
Шайба 8 Подробнее |
|
|
| 31 | 347930 |
Стяжка Подробнее |
|
|
| 32 | 6322-1104507-10 |
Топливопровод между баками Подробнее |
|
|
| 32 | 6446-1104507-10 |
Трубка топливная от бака к распределитель ному крану Подробнее |
|
|
| 32 | 6446-1104508-10 |
Трубка топливная от правого бака к левому баку Подробнее |
|
|
| 33 | 643701-1104220-10 |
Трубка топливная от форсунки к штуцеру Подробнее |
|
|
| 34 | 346837 |
Штуцер М10х1хМ10х1 Подробнее |
|
|
| 35 | 201462 |
Болт М8х35 Подробнее |
|
|
| 36 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 37 | 6510-3506167 |
Скоба 10 трубки Подробнее |
|
|
| 39 | 6443-1101009 |
Бак топливный левый Подробнее |
|
|
| 40 | 643701-1104216 |
Трубка топливная от штуцера к левому баку Подробнее |
|
|
| 41 | 5444-1104559 |
Трубка топливная Подробнее |
|
|
 |
42 | 314612 |
Штуцер К1/4"хМ16х1,5 Подробнее |
|
| 43 | 5444-1104567 |
Трубка топливная от шланга к распределительному крану Подробнее |
|
|
| 44 | 260-1104676 |
Штуцер Подробнее |
|
|
| 45 | 257-1104674 |
Шайба уплотнительная Подробнее |
|
|
| 49 | 6443-1101008 |
Бак топливный правый Подробнее |
|
|
| 50 | 6437-1104555 |
Трубка соединительная Подробнее |
|
|
| 51 | 201456 |
Болт М8х1,25х20 Подробнее |
|
|
| 52 | 347928 |
Кляммер 10 Подробнее |
|
|
| 53 | 256Б-1104570-01 |
Шланг соединительный Подробнее |
|
|
| 54 | 201460 |
Болт М8х30 Подробнее |
|
