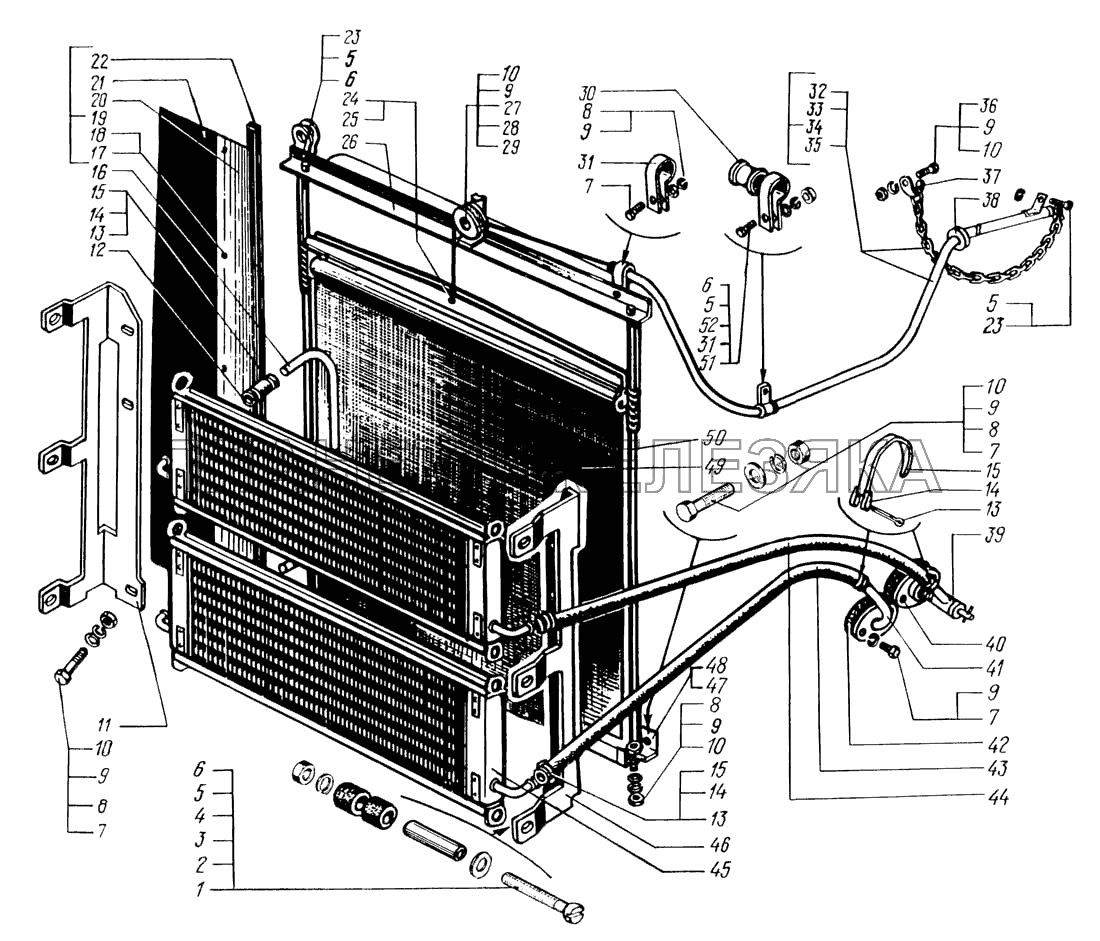

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 220119 |
Винт М6х50 Подробнее |
|
|
| 2 | 236-1704131 |
Шайба Подробнее |
|
|
| 3 | 6437-1013407 |
Втулка распорная Подробнее |
|
|
| 4 | 256-1302139 |
Подушка крепления радиатора малая Подробнее |
|
|
| 5 | 252134 |
Шайба 6Т Подробнее |
|
|
| 6 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 7 | 201456 |
Болт М8х1,25х20 Подробнее |
|
|
 |
8 | 252005 |
Шайба 8,4 Подробнее |
|
| 9 | 252135 |
Шайба 8,65Г.029 Подробнее |
|
|
| 10 | 250510 |
Гайка М8х1,25 Подробнее |
|
|
| 11 | 6437-1013318-20 |
Кронштейн крепления масляного радиатора правый Подробнее |
|
|
| 12 | 256Б-1013401 |
Шланг масляных радиаторов короткий Подробнее |
|
|
| 13 | 258080 |
Шплинт 5,6х25 Подробнее |
|
|
| 14 | 212А-8101092 |
Пряжка хомута Подробнее |
|
|
| 15 | 212А-8101090 |
Лента стяжная хомута Подробнее |
|
|
| 16 | 6437-1013395-10 |
Трубка соединительная Подробнее |
|
|
| 17 | 250462 |
Гайка М4х0,7 Подробнее |
|
|
| 18 | 220052 |
Винт М4х0,7х12 Подробнее |
|
|
| 19 | 6437-1310094-10 |
Уплотнитель радиатора Подробнее |
|
|
| 20 | 6437-1310096-10 |
Щиток боковой Подробнее |
|
|
| 21 | 260-1310100-20 |
Уплотнитель боковой Подробнее |
|
|
| 22 | 260-1310097-01 |
Планка Подробнее |
|
|
| 23 | 201418 |
Болт М6х1х16 Подробнее |
|
|
| 24 | 258012 |
Шплинт 2х12 Подробнее |
|
|
| 25 | 260012 |
Палец 8х20 Подробнее |
|
|
| 26 | 6437-1310310 |
Поперечина шторки Подробнее |
|
|
| 27 | 375-1310290 |
Ось ролика привода шторки Подробнее |
|
|
| 28 | 256Б-1310391 |
Ролик привода шторки Подробнее |
|
|
| 29 | 256Б-1310385-01 |
Ограничитель троса Подробнее |
|
|
| 30 | 250-1310288 |
Втулка Подробнее |
|
|
| 31 | 347928 |
Кляммер 10 Подробнее |
|
|
| 32 | 6510-1310376 |
Труба направляющая Подробнее |
|
|
| 33 | 6437-1310347 |
Трос шторки с цепочкой и оболочкой Подробнее |
|
|
| 34 | 6510-1310374 |
Привод шторки в сборе Подробнее |
|
|
| 35 | 260-1310398 |
Кольцо Подробнее |
|
|
| 36 | 201454 |
Болт М8х16 Подробнее |
|
|
| 37 | 256БС-1310394 |
Крючок Подробнее |
|
|
| 38 | 200-3802045 |
Втулка Подробнее |
|
|
| 39 | Кран ВС11-0 |
Кран ВС11-0 Подробнее |
|
|
| 40 | 250-1013405 |
Патрубок подводящий Подробнее |
|
|
| 41 | 260-1013408 |
Патрубок отводящий Подробнее |
|
|
| 42 | 256-1013410 |
Прокладка патрубка Подробнее |
|
|
| 43 | 260-1013412-10 |
Шланг масляного радиатора отводящий Подробнее |
|
|
| 44 | 260-1013403 |
Шланг масляного радиатора подводящий Подробнее |
|
|
 |
45 | 5320-1013010 |
Радиатор масляный в сборе Подробнее |
|
| 46 | 6437-1013319-20 |
Кронштейн крепления масляного радиатора левый Подробнее |
|
|
| 47 | 6505-1310411 |
Упор левый Подробнее |
|
|
| 48 | 6505-1310410 |
Упор правый Подробнее |
|
|
| 49 | 6505-1310304 |
Шторка радиатора Подробнее |
|
|
| 50 | 256Б1-1310338 |
Стержень направляющий Подробнее |
|
|
| 51 | 201422 |
Болт М6х25 Подробнее |
|
|
| 52 | 252004 |
Шайба 6,4 Подробнее |
|
