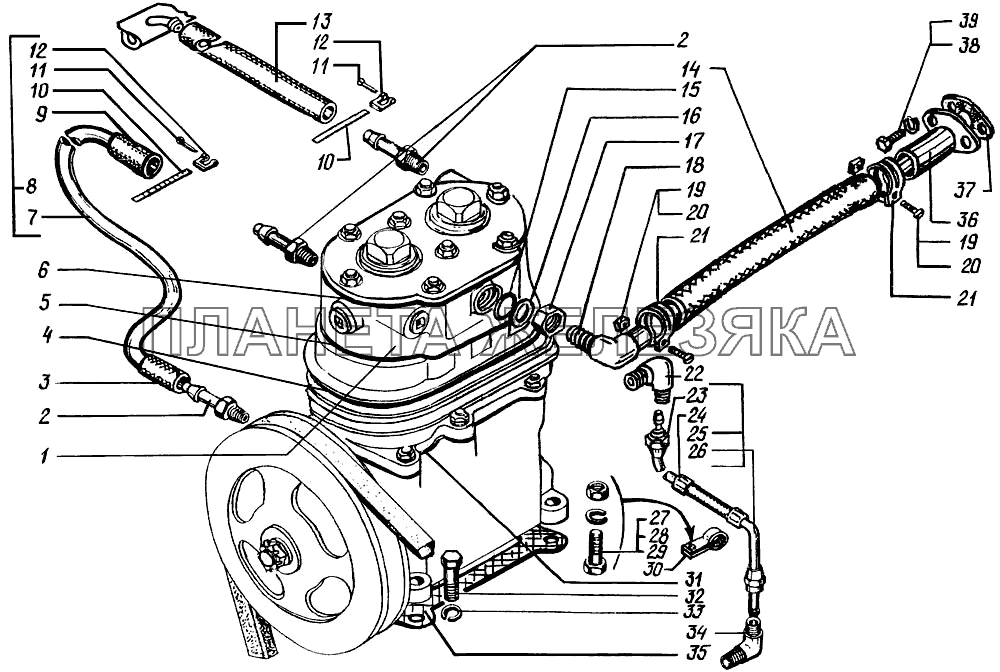

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 161-3509012-20 |
Компрессор в сборе Подробнее |
|
|
| 2 | 347516 |
Штуцер К3/8" Подробнее |
|
|
| 3 | 256Б-3509280 |
Шланг трубки подвода воды Подробнее |
|
|
| 4 | 16.3509045 |
Прокладка между проставкой и блоком цилиндров Подробнее |
|
|
| 5 | 16.3509043 |
Прокладка между головкой и проставкой Подробнее |
|
|
| 6 | 16.3509054 |
Прокладка между крышкой и головкой Подробнее |
|
|
| 7 | 256Б1-3509281 |
Трубка Подробнее |
|
|
| 8 | 256Б1-3509278 |
Трубка подвода воды к компрессору Подробнее |
|
|
| 9 | 256Б1-3509280 |
Шланг Подробнее |
|
|
| 10 | 297582 |
Лента стяжная 10х180 Подробнее |
|
|
| 11 | 258080 |
Шплинт 5,6х25 Подробнее |
|
|
| 12 | 212А-8101092 |
Пряжка хомута Подробнее |
|
|
| 13 | 256Б-3509287 |
Шланг отвода воды Подробнее |
|
|
| 14 | 65055-3509310 |
Шланг Подробнее |
|
|
| 15 | 256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 Подробнее |
|
|
| 17 | 256Б1-3506017 |
Шайба уплотнительная Подробнее |
|
|
| 17 | 349507 |
Гайка М22х1,5 Подробнее |
|
|
| 18 | 6510-3509245 |
Патрубок Подробнее |
|
|
| 19 | 251086 |
Гайка М5х0,8 Подробнее |
|
|
| 20 | 220086 |
Винт М5х0,8х30 Подробнее |
|
|
| 21 | 250-3408117 |
Хомут шланга Подробнее |
|
|
| 22 | 347214 |
Угольник К1/8"хМ10х1 Подробнее |
|
|
| 23 | 256Б1-3509260 |
Трубка подвода масла передняя Подробнее |
|
|
| 24 | 256Б1-3509262-01 |
Шланг Подробнее |
|
|
| 25 | 256Б-3509258-01 |
Трубка подвода масла в сборе Подробнее |
|
|
| 26 | 256Б1-3509261 |
Трубка подвода масла задняя Подробнее |
|
|
| 27 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 28 | 252134 |
Шайба 6Т Подробнее |
|
|
| 29 | 201422 |
Болт М6х25 Подробнее |
|
|
| 30 | 347910 |
Кляммер Подробнее |
|
|
| 31 | 130.3509038 |
Прокладка между блоком цилиндров и картером Подробнее |
|
|
| 32 | 201499 |
Болт М10х30 Подробнее |
|
|
| 33 | 252136 |
Шайба 10,2 Подробнее |
|
|
| 34 | 346100 |
Угольник М10х1хК1/4" Подробнее |
|
|
| 35 | 130.3509103-Б |
Прокладка между картером и блоком двигателя Подробнее |
|
|
| 36 | 6437-1137280 |
Патрубок с фланцем Подробнее |
|
|
| 37 | 255-3509309 |
Прокладка фланца трубы Подробнее |
|
|
| 38 | 201458 |
Болт М8х1,25х25 Подробнее |
|
|
| 38 | 252135 |
Шайба 8,65Г.029 Подробнее |
|
