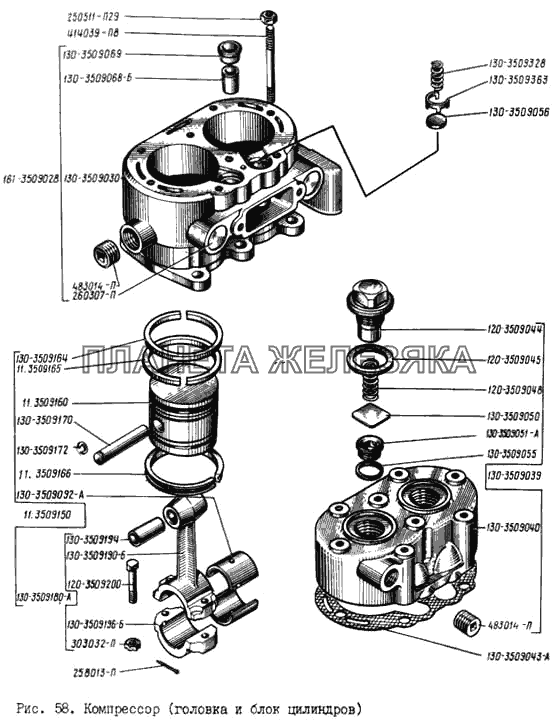

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
11.3509150 |
Поршень и шатун в сборе Подробнее |
|
||
11.3509160 |
Поршень Подробнее |
|
||
11.3509165 |
Кольцо скребковое Подробнее |
|
||
11.3509166 |
Кольцо маслосъемное Подробнее |
|
||
120-3509044 |
Пробка нагнетательного клапана Подробнее |
|
||
120-3509045 |
Прокладка пробки Подробнее |
|
||
120-3509048 |
Пружина нагнетательного клапана Подробнее |
|
||
120-3509200 |
Болт Подробнее |
|
||
130-3509030 |
Блок цилиндров Подробнее |
|
||
130-3509039 |
Головка компрессора в сборе Подробнее |
|
||
130-3509040 |
Головка компрессора Подробнее |
|
||
130-3509043-А |
Прокладка головки Подробнее |
|
||
![]() |
130-3509050 |
Клапан нагнетательный Подробнее |
||
130-3509051-А |
Седло нагнетательного клапана Подробнее |
|
||
130-3509055 |
Прокладка седла Подробнее |
|
||
130-3509056 |
Клапан впускной Подробнее |
|
||
130-3509068-Б |
Втулка плунжера Подробнее |
|
||
130-3509069 |
Седло впускного клапана Подробнее |
|
||
130-3509092-А |
Вкладыш шатуна Подробнее |
|
||
130-3509164 |
Кольцо компрессионное Подробнее |
|
||
130-3509170 |
Палец поршневой Подробнее |
|
||
130-3509172 |
Кольцо стопорное Подробнее |
|
||
130-3509180-А |
Шатун в сборе Подробнее |
|
||
130-3509190-Б |
Шатун Подробнее |
|
||
130-3509194 |
Втулка шатуна Подробнее |
|
||
130-3509196-Б |
Крышка Подробнее |
|
||
130-3509328 |
Пружина впускного клапана Подробнее |
|
||
130-3509363 |
Направляющая впускного клапана Подробнее |
|
||
161-3509028 |
Блок цилиндров компрессора в сборе Подробнее |
|
||
![]() |
250511-П29 |
Гайка М8х1 Подробнее |
||
255Б-3509300 |
Труба подвода воздуха в сборе Подробнее |
|
||
256Б-3509280 |
Шланг трубки подвода воды Подробнее |
|
||
256Б-3509287 |
Шланг отвода воды Подробнее |
|
||
256Б1-3509280 |
Шланг Подробнее |
|
||
256Б1-3509281 |
Трубка Подробнее |
|
||
258013-П |
Шплинт разводной 1,8х17 Подробнее |
|
||
![]() |
260307-П |
Заглушка Подробнее |
||
303032-П |
Гайка Подробнее |
|
||
414039-П8 |
Шпилька Подробнее |
|
||
483014-П |
Пробка Подробнее |
|
||
