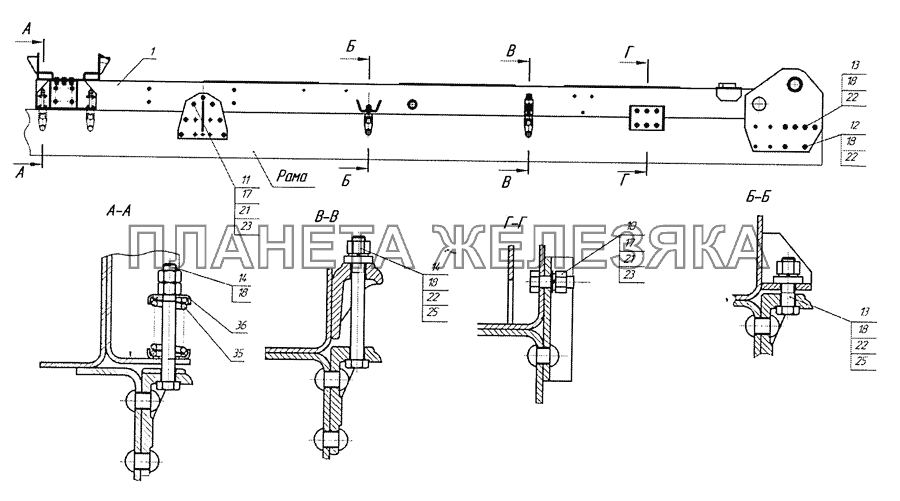

Номер детали |
Наименование детали |
|
|
|
1 |
6520-8601010-81 |
Надрамник
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
10 |
1/14083/21 |
Болт М14х1,5-6gх35
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
11 |
1/12559/21 |
Болт М14х1,5х40
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
12 |
1/58405/31 |
Болт М16х1,5-6gх50
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
13 |
1/59811/21 |
Болт М16х1,5-6gх60
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
10 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
14 |
1/59823/21 |
Болт М16х1,5-6gх150
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
17 |
1/21640/11 |
Гайка М14х1,5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
12 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
18 |
1/21641/11 |
Гайка М16х1,5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
24 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
21 |
1/05171/77 |
Шайба 14 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
12 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
22 |
1/05172/77 |
Шайба 16 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
16 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
23 |
1/05201/01 |
Шайба плоская 14,8х26х3
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
12 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
25 |
853614 |
Шайба плоская 16,4х35х8
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
4 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
90-99 - детали, соединяющие трубопроводы, резьбовые пробки |
| Вид покрытия |
6 - фосфатное с промасливанием (П2) |
|
|
|
|
35 |
6606-8516033 |
Пружина крепления платформы
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
4 |
| Модель |
6606 |
| Группа |
Платформа |
| Подгруппа |
8516 |
| Порядковый номер детали |
033 |
|
|
|
|
36 |
6606-8516034 |
Шайба крепления платформы
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
8 |
| Модель |
6606 |
| Группа |
Платформа |
| Подгруппа |
8516 |
| Порядковый номер детали |
034 |
|
|
