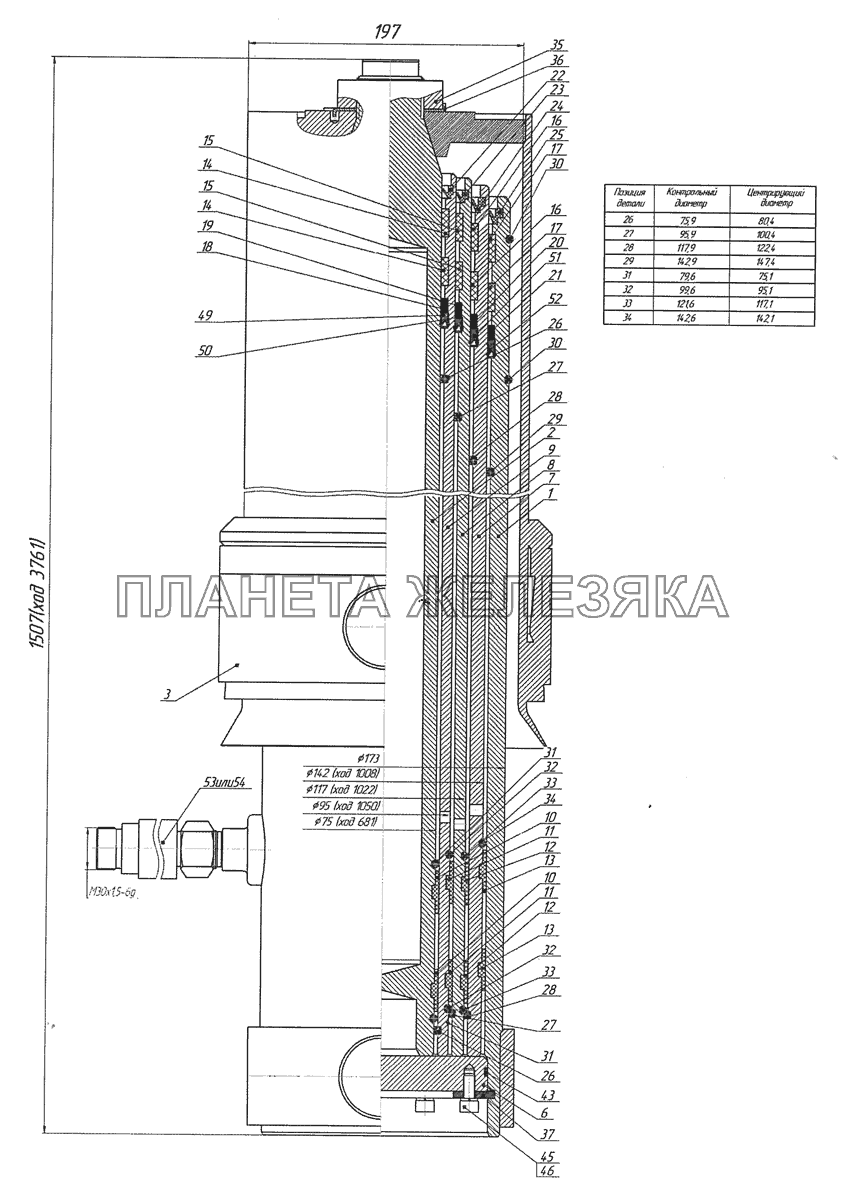

Номер детали |
Наименование детали |
|
|
|
1 |
6520-8603015-81 |
Корпус гидроцилиндра
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
015 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
6520-8603125-81 |
Плунжер
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
125 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
3 |
6520-8603030-81 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
030 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
6 |
6520-8603024-81 |
Днище гидроцилиндра
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
024 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
6520-8603101-30 |
Плунжер
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
101 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
8 |
6520-8603102-30 |
Плунжер
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
102 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
9 |
6520-8603103-30 |
Плунжер
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
103 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
10 |
13.8603402-20 |
Направляющая нижняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
13 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
402 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
11 |
14.8603402-20 |
Направляющая нижняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
14 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
402 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
12 |
15.8603402-20 |
Направляющая нижняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
15 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
402 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
13 |
16.8603402-20 |
Направляющая нижняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
16 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
402 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
13.8603401-61 |
Направляющая верхняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Модель |
13 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
401 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
15 |
14.8603401-61 |
Направляющая верхняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Модель |
14 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
401 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
16 |
15.8603401-61 |
Направляющая верхняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Модель |
15 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
401 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
17 |
16.8603401-61 |
Направляющая верхняя
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Модель |
16 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
401 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
18 |
13.8603409-10 |
Кольцо проставочное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
13 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
409 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
19 |
14.8603409-10 |
Кольцо проставочное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
14 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
409 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
20 |
15.8603409-10 |
Кольцо проставочное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
15 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
409 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
16.8603409-10 |
Кольцо проставочное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
16 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
409 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
22 |
13.8603404-24 |
Чистильщик
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
13 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
404 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
23 |
14.8603404-24 |
Чистильщик
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
14 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
404 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
24 |
15.8603404-24 |
Чистильщик
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
15 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
404 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
25 |
16.8603404-24 |
Чистильщик
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
16 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
404 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
26 |
13.8603407-01 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
13 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
|
|
|
|
27 |
14.8603407-01 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
14 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
|
|
|
|
28 |
15.8603407-01 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
15 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
|
|
|
|
29 |
16.8603407-01 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
16 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
|
|
|
|
30 |
17.8603407-01 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
17 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
|
|
|
|
31 |
13.8603407-11 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
13 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
32 |
14.8603407-11 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
14 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
33 |
15.8603407-11 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
15 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
34 |
16.8603407-11 |
Кольцо упорное
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Модель |
16 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
407 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
35 |
53605-8603212-02 |
Гайка
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
53605 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
212 |
|
|
|
|
36 |
65115-8603254-91 |
Шайба стопорная
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
65115 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
254 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
37 |
6520-8603029-81 |
Сектор
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
3 |
| Примечание |
Нет |
| Модель |
6520 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
029 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
43 |
145-155-46-2-2 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
|
|
|
|
45 |
ВинтМ8-6gx16 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
|
|
|
|
46 |
1/05166/70 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
без покрытия |
|
|
|
|
49 |
13.8603403-16 |
Манжета
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
13 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
403 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
50 |
14.8603403-18 |
Манжета
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
14 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
403 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
51 |
15.8603403-19 |
Манжета
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
15 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
403 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
52 |
16.8603403-20 |
Манжета
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
16 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
403 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
53 |
652820-8603610-02 |
Замедлитель
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
652820 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
610 |
|
|
|
|
54 |
4581-02 |
Замедлитель
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
|
|
.png)
