Номер детали |
Наименование детали |
|
|
|

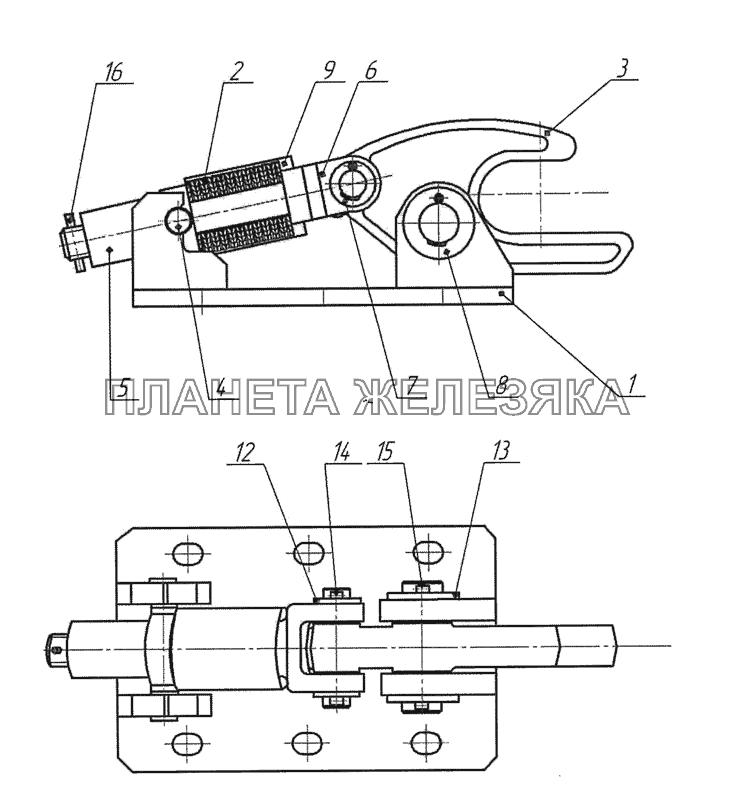

1 |
6522-8505106-80 |
Основание фиксатора платформы
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
106 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
5410-3105907 |
Пружина тарельчатая
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
20 |
| Модель |
5410 |
| Группа |
Колеса и ступицы |
| Подгруппа |
Держатель запасного колеса |
| Порядковый номер детали |
907 |
|
|
|
|
3 |
6522-8505114-80 |
Захват
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
114 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
4 |
6522-8505116-80 |
Цапфа
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
116 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
6522-8505117-80 |
Гайка
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
117 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
6 |
6522-8505118-80 |
Вилка
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
118 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
6522-8505119-80 |
Ось
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
119 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
8 |
6522-8505120-80 |
Ось
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
120 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
9 |
6522-8505122-80 |
Стакан
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
122 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
12 |
1/05204/01 |
Шайба плоская 21х35х4
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
13 |
1/05208/01 |
Шайба плоская 30х54
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
14 |
1/07972/01 |
Шплинт 4,7х30
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
15 |
1/07974/01 |
Шплинт 4,7х40
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
16 |
853757 |
Штифт 5х43
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
