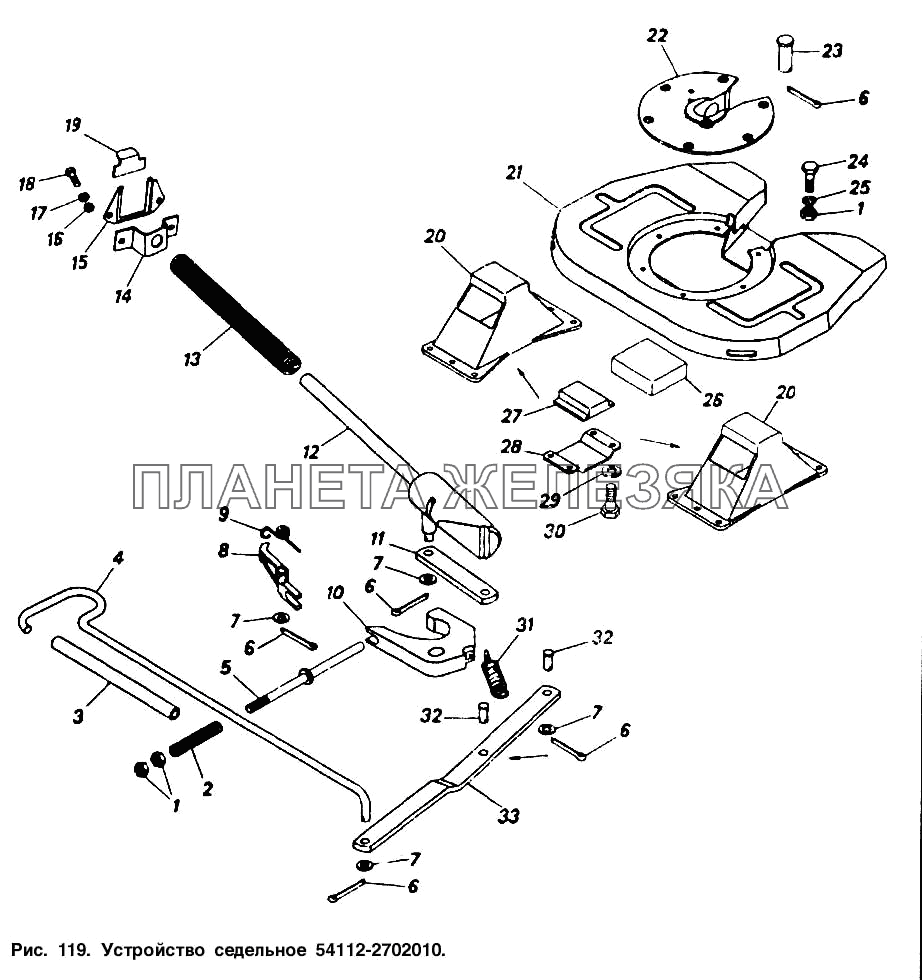

Устройство седельное 54112-2702010 Общий (см. мод-ции)
| ← Устройство седельное 5410-2702010-01 | Устройство буксирное → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 2 | 54112-2703029 |
Пружина фиксатора Подробнее |
|
|
| 3 | 5320-1305043 |
Трубка Подробнее |
|
|
| 4 | 54112х2703053 |
Рукоятка Подробнее |
|
|
| 5 | 54112-2703040 |
Фиксатор Подробнее |
|
|
| 6 | 1/07346/01 |
Шплинт разводной 3х30 Подробнее |
|
|
| 7 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 8 | 54112-2703036 |
Собачка запора Подробнее |
|
|
| 9 | 54112-2703034 |
Пружина Подробнее |
|
|
| 10 | 54112-2703017 |
Захват Подробнее |
|
|
| 11 | 54112-2703059 |
Тяга Подробнее |
|
|
| 12 | 54112-2703030 |
Клин Подробнее |
|
|
| 13 | 54112-2703033 |
Пружина Подробнее |
|
|
| 14 | 54112-2703044 |
Упор Подробнее |
|
|
| 15 | 54112-2703046 |
Рамка Подробнее |
|
|
| 16 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 17 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 18 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 19 | 54112-2703045 |
Предохранитель саморасцепки Подробнее |
|
|
| 20 | 54112-2702088 |
Кронштейн Подробнее |
|
|
| 21 | 64112-2702020 |
Седло Подробнее |
|
|
| 22 | 54112-2703010 |
Корпус сцепного механизма Подробнее |
|
|
| 23 | 54112-2703020 |
Ось захвата Подробнее |
|
|
| 24 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 25 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 26 | 54112-2702040 |
Подушка верхняя Подробнее |
|
|
| 27 | 54112-2702041 |
Подушка нижняя Подробнее |
|
|
| 28 | 54112-2702084 |
Крышка Подробнее |
|
|
| 29 | 1/05171/77 |
Шайба 14 пружинная Подробнее |
|
|
| 30 | 1/12559/31 |
Болт М14х1,5-6gх40 Подробнее |
|
|
| 31 | 5320-1602160 |
Пружина оттяжная рычага вилки выключения сцепления Подробнее |
|
|
| 32 | 54112-2703055 |
Ось Подробнее |
|
|
| 33 | 54112-2703050 |
Рычаг управления расцепкой Подробнее |
|
