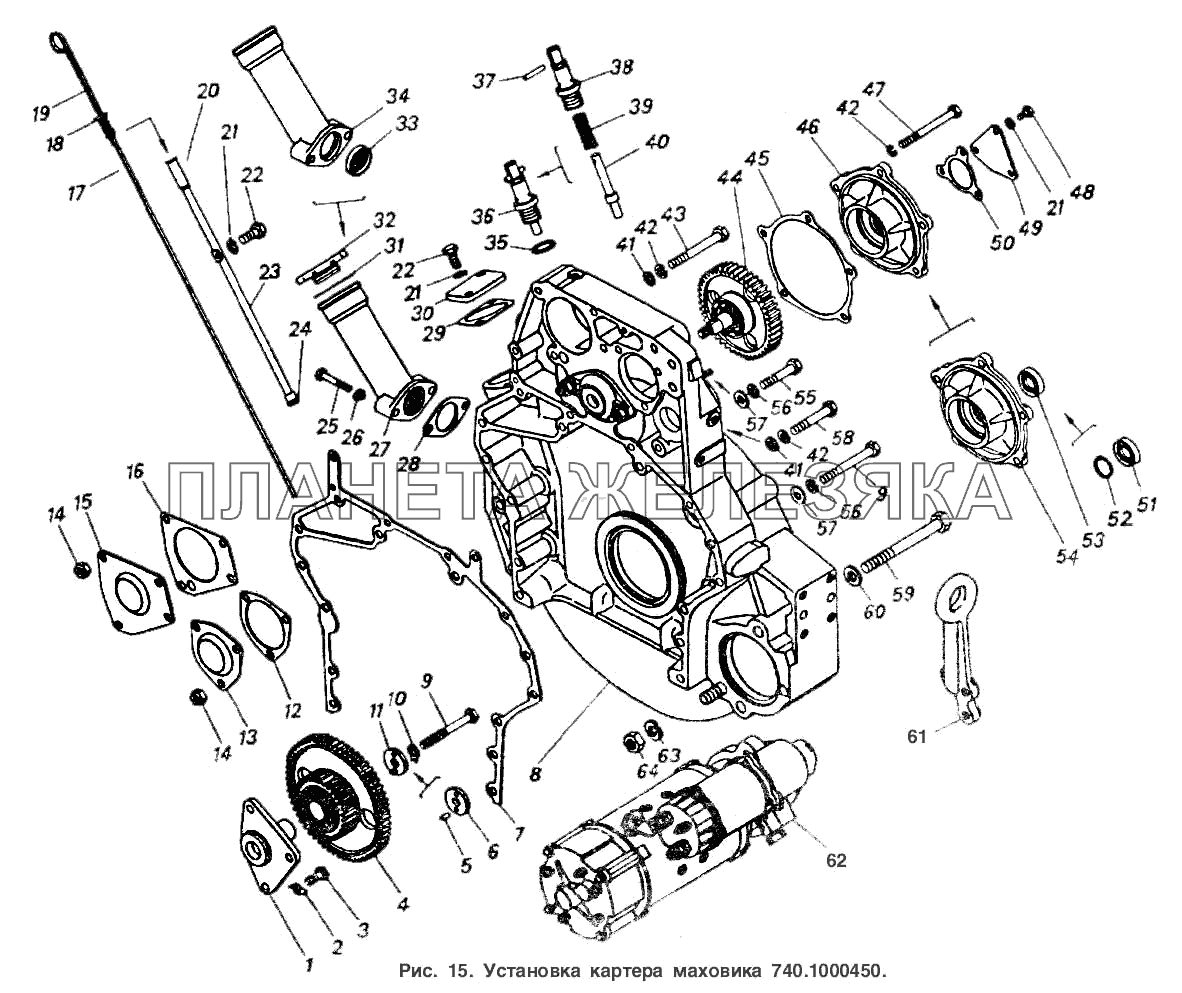

Установка картера маховика Общий (см. мод-ции)
| ← Блок цилиндров, картер масляный и фильтр очистки масла | Газораспределительный механизм → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 740.1029128 |
Ось ведущей шестерни распределительного вала Подробнее |
|
 |
2 | 870851 |
Шайба замковая 10 Подробнее |
|
| 3 | 1/59707/31 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 4 | 740.1029114 |
Шестерня ведущая в сборе Подробнее |
|
|
| 5 | 870768 |
Штифт цилиндрический 5х13 Подробнее |
|
|
| 6 | 740.1029142 |
Шайба упорная Подробнее |
|
|
 |
7 | 740.1002314-10 |
Прокладка картера маховика Подробнее |
|
| 8 | 740.1002310 |
Картер маховика в сборе Подробнее |
|
|
| 9 | 1/55415/31 |
Болт М12х1,25-6gх90 Подробнее |
|
|
 |
10 | 870852 |
Шайба замковая 12 Подробнее |
|
 |
11 | 740.1029140 |
Шайба упорная в сборе Подробнее |
|
 |
12 | 740.3407032 |
Прокладка насоса гидроусилителя руля Подробнее |
|
| 13 | 740.1002522 |
Заглушка Подробнее |
|
|
| 14 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 15 | 740.1002518 |
Заглушка Подробнее |
|
|
 |
16 | 740.3509403-10 |
Прокладка картера компрессора Подробнее |
|
| 17 | 740.1009050 |
Указатель уровня масла с уплотнителем в сборе Подробнее |
|
|
 |
18 | 740.1009055 |
Уплотнитель указателя уровня масла Подробнее |
|
| 19 | 740.1009051 |
Указатель уровня масла в сборе Подробнее |
|
|
| 20 | 740.1009048-20 |
Трубка указателя уровня в сборе Подробнее |
|
|
| 21 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 22 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 23 | 740.1009049-20 |
Трубка указателя уровня Подробнее |
|
|
| 24 | 15.1772052 |
Кольцо уплотнительное Подробнее |
|
|
| 25 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 26 | 1/26013/73 |
Шайба 8 волнистая Подробнее |
|
|
| 27 | 740.1009135 |
Патрубок маслоналивной в сборе Подробнее |
|
|
 |
28 | 740.1009145-10 |
Прокладка маслоналивного патрубка Подробнее |
|
 |
29 | 740.1014128 |
Прокладка сапуна Подробнее |
|
| 30 | 740.1014126-20 |
Фланец Подробнее |
|
|
| 31 | 5320-1311105 |
Прокладка крышки Подробнее |
|
|
| 32 | 5320-1311103-01 |
Пробка наливной горловины Подробнее |
|
|
| 33 | 740.1009144 |
Сетка Подробнее |
|
|
| 34 | 740.1009138 |
Патрубок Подробнее |
|
|
| 35 | 1/02634/60 |
Прокладка 22х28х1,5 Подробнее |
|
|
| 36 | 740.1005440.10 |
Фиксатор маховика в сборе Подробнее |
|
|
| 37 | 870758 |
Штифт 6х36 Подробнее |
|
|
| 38 | 740.1005444 |
Корпус фиксатора Подробнее |
|
|
| 39 | 740.1005446 |
Пружина фиксатора Подробнее |
|
|
| 40 | 740.1005442-10 |
Фиксатор Подробнее |
|
|
| 41 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 42 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 43 | 1/59716/21 |
Болт М10х1,25-6gх90 Подробнее |
|
|
 |
44 | 740.1029120 |
Шестерня ведомая в сборе Подробнее |
|
 |
45 | 740.1029178 |
Прокладка корпуса подшипника Подробнее |
|
| 46 | 740.1029175 |
Корпус заднего подшипника в сборе Подробнее |
|
|
| 47 | 1/59718/21 |
Болт М10х1,25-6gх100 Подробнее |
|
|
| 48 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 49 | 14.3802072 |
Заглушка Подробнее |
|
|
 |
50 | 740.3813856 |
Прокладка датчика Подробнее |
|
| 51 | 740.1029244 |
Манжета Подробнее |
|
|
| 52 | 740.1029242 |
Пружина Подробнее |
|
|
 |
53 | 740.1029240 |
Манжета в сборе Подробнее |
|
| 54 | 740.1029176 |
Корпус заднего подшипника Подробнее |
|
|
| 55 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 56 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 57 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 58 | 1/13437/21 |
Болт М10х1,25-6gх65 Подробнее |
|
|
| 59 | 1/59821/21 |
Болт М16х1,5-6gх140 Подробнее |
|
|
| 60 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
| 61 | 740.1002358 |
Рым-болт задний Подробнее |
|
|
| 62 | 740.3708000 |
Стартер СТ142Б в сборе Подробнее |
|
|
| 63 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 64 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее |
|
