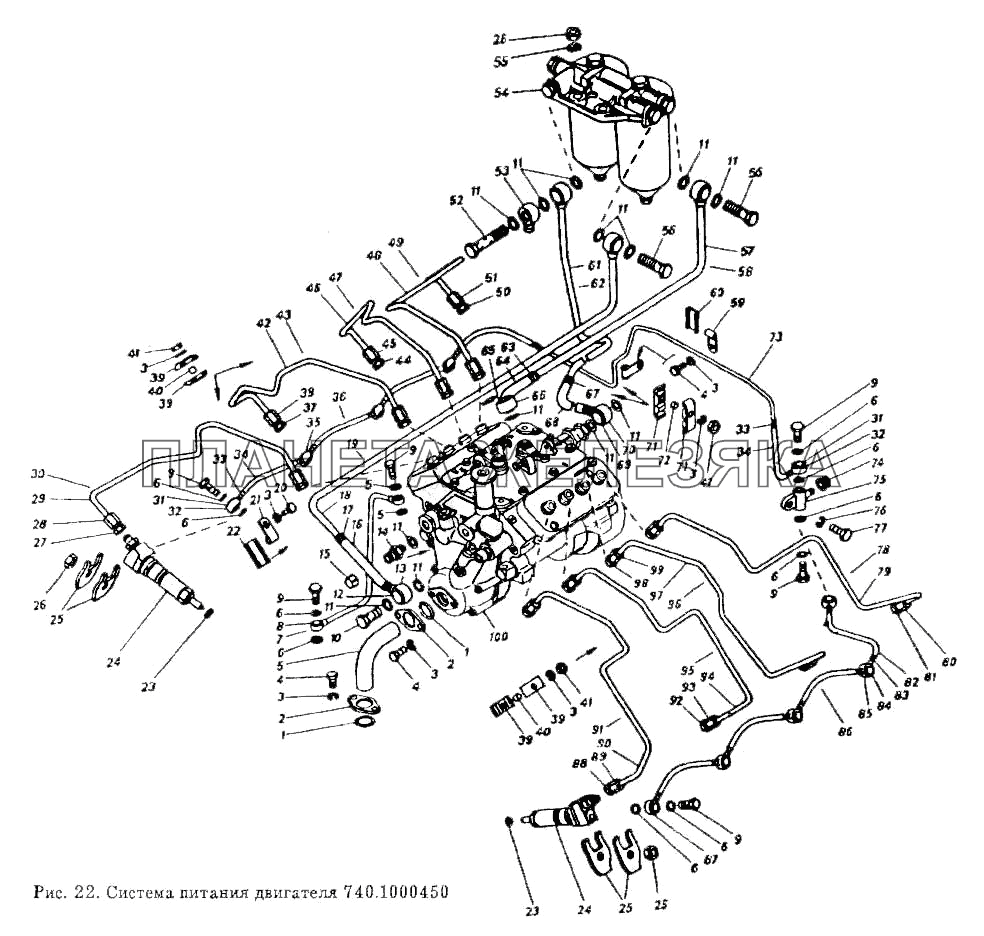

Система питания двигателя Общий (см. мод-ции)
| ← Шестерня ведущая привода распределительного вала, шестерня ведомая привода топливного насоса | Установка впускных коллекторов → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 740.1111578 |
Кольцо уплотнительное крышки корпуса включателя Подробнее |
|
| 2 | 740.1111572 |
Фланец трубы отвода масла Подробнее |
|
|
| 3 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 4 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 5 | 740.1111570 |
Трубка отвода масла Подробнее |
|
|
| 6 | 1/02844/60 |
Прокладка уплотнительная 10х16х1,5 Подробнее |
|
|
| 7 | 740.1111568 |
Трубка подвода масла Подробнее |
|
|
| 8 | 870831 |
Заглушка 10 транспортная Подробнее |
|
|
 |
9 | 870007 |
Болт М10х1,25-6gх23 Подробнее |
|
| 10 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 11 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 12 | 870830 |
Заглушка Подробнее |
|
|
| 13 | 740.1104430 |
Наконечник Подробнее |
|
|
| 14 | 870963 |
Штуцер Подробнее |
|
|
| 15 | 870825 |
Пробка М16х1,5 транспортная Подробнее |
|
|
| 16 | 740.1104432-01 |
Рукав 10, L=150 Подробнее |
|
|
| 17 | 740.1104449 |
Муфта обжимная Подробнее |
|
|
| 18 | 740.1104424-50 |
Трубка топливная отводящая Подробнее |
|
|
| 19 | 740.1104422-02 |
Трубка топливная отводящая в сборе Подробнее |
|
|
| 20 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 21 | 870920 |
Кляммер 13 Подробнее |
|
|
| 22 | 740.3407034 |
Прокладка Подробнее |
|
|
 |
23 | 870638 |
Шайба уплотнительная Подробнее |
|
| 24 | 33.1112010 |
Форсунка в сборе Подробнее |
|
|
| 25 | 740.1112163 |
Скоба крепления форсунки Подробнее |
|
|
| 26 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 27 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 28 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
| 29 | 740.1104340 |
Труба 7, L=516 Подробнее |
|
|
| 30 | 740.1104324 |
Трубка топливная в сборе Подробнее |
|
|
| 31 | 870831 |
Заглушка 10 транспортная Подробнее |
|
|
| 32 | 740.1104367 |
Наконечник Подробнее |
|
|
| 33 | 740.1104451 |
Муфта обжимная Подробнее |
|
|
| 34 | 740.1104362-01 |
Рукав 4, L=145 Подробнее |
|
|
| 35 | 740.1104365 |
Наконечник проходной Подробнее |
|
|
| 36 | 740.1104370 |
Трубка дренажная в сборе Подробнее |
|
|
| 37 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 38 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
| 39 | 740.1104358 |
Скоба крепления топливных трубок Подробнее |
|
|
| 40 | 740.1104473 |
Втулка Подробнее |
|
|
| 41 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 42 | 740.1104404 |
Труба 7, L=485 Подробнее |
|
|
| 43 | 740.1104322 |
Трубка топливная в сборе Подробнее |
|
|
| 44 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 45 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
| 46 | 740.1104404 |
Труба 7, L=485 Подробнее |
|
|
| 47 | 740.1104320 |
Трубка топливная в сборе Подробнее |
|
|
| 48 | 740.1104302 |
Трубка 7, L=618 Подробнее |
|
|
| 49 | 740.1104318 |
Трубка топливная в сборе Подробнее |
|
|
| 50 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 51 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
 |
52 | 870006 |
Болт М14х1,5х65,5 Подробнее |
|
 |
53 | 740.1104429 |
Наконечник Подробнее |
|
| 54 | 740.1117010 |
Фильтр тонкой очистки топлива в сборе Подробнее |
|
|
| 55 | 1/26014/73 |
Шайба 10 волнистая Подробнее |
|
|
| 56 | 870022 |
Болт М14х1,5-6gх48 Подробнее |
|
|
| 57 | 740.1104428-50 |
Трубка топливная Подробнее |
|
|
| 58 | 740.1104426-02 |
Трубка топливная подводящая в сборе Подробнее |
|
|
| 59 | 870931 |
Кляммер Подробнее |
|
|
| 60 | 740.1104336 |
Прокладка Подробнее |
|
|
| 61 | 740.1104385-50 |
Трубка низкого давления Подробнее |
|
|
| 62 | 740-1104384-02 |
Трубка низкого давления отводящая в сборе Подробнее |
|
|
| 63 | 740.1104449 |
Муфта обжимная Подробнее |
|
|
| 64 | 740.1104432-01 |
Рукав 10, L=150 Подробнее |
|
|
| 65 | 870830 |
Заглушка Подробнее |
|
|
| 66 | 740.1104430 |
Наконечник Подробнее |
|
|
| 67 | 740.1104449 |
Муфта обжимная Подробнее |
|
|
| 68 | 740.1104432-01 |
Рукав 10, L=150 Подробнее |
|
|
| 69 | 870830 |
Заглушка Подробнее |
|
|
| 70 | 740.1104430 |
Наконечник Подробнее |
|
|
 |
71 | 740.1104458 |
Скоба крепления топливных трубок Подробнее |
|
| 72 | 740.1104460 |
Втулка Подробнее |
|
|
| 73 | 740.1104372 |
Трубка топливная Подробнее |
|
|
| 74 | 870517 |
Гайка колпачковая Подробнее |
|
|
| 75 | 740.1104353 |
Тройник крепления топливных трубок Подробнее |
|
|
| 76 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 77 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 78 | 740.1104310 |
Трубка топливная в сборе Подробнее |
|
|
| 79 | 740.1104302 |
Трубка 7, L=618 Подробнее |
|
|
| 80 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
| 81 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 82 | 740.1104348-01 |
Рукав 4, L=295 Подробнее |
|
|
| 83 | 740.1104451 |
Муфта обжимная Подробнее |
|
|
| 84 | 870831 |
Заглушка 10 транспортная Подробнее |
|
|
| 85 | 740.1104365 |
Наконечник проходной Подробнее |
|
|
| 86 | 740.1104346 |
Трубка дренажная в сборе Подробнее |
|
|
| 87 | 740.1104367 |
Наконечник Подробнее |
|
|
| 88 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 89 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
| 90 | 740.1104404 |
Труба 7, L=485 Подробнее |
|
|
| 91 | 740.1104316 |
Трубка топливная в сборе Подробнее |
|
|
| 92 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 93 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
| 94 | 740.1104340 |
Труба 7, L=516 Подробнее |
|
|
| 95 | 740.1104314 |
Трубка топливная в сборе Подробнее |
|
|
| 96 | 740.1104340 |
Труба 7, L=516 Подробнее |
|
|
| 97 | 740.1104312 |
Трубка топливная в сборе Подробнее |
|
|
| 98 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 99 | 870904 |
Гайка накидная М14х1,5-6Н Подробнее |
|
|
| 100 | 33.1111007-02 |
ТНВД в сборе Подробнее |
|
