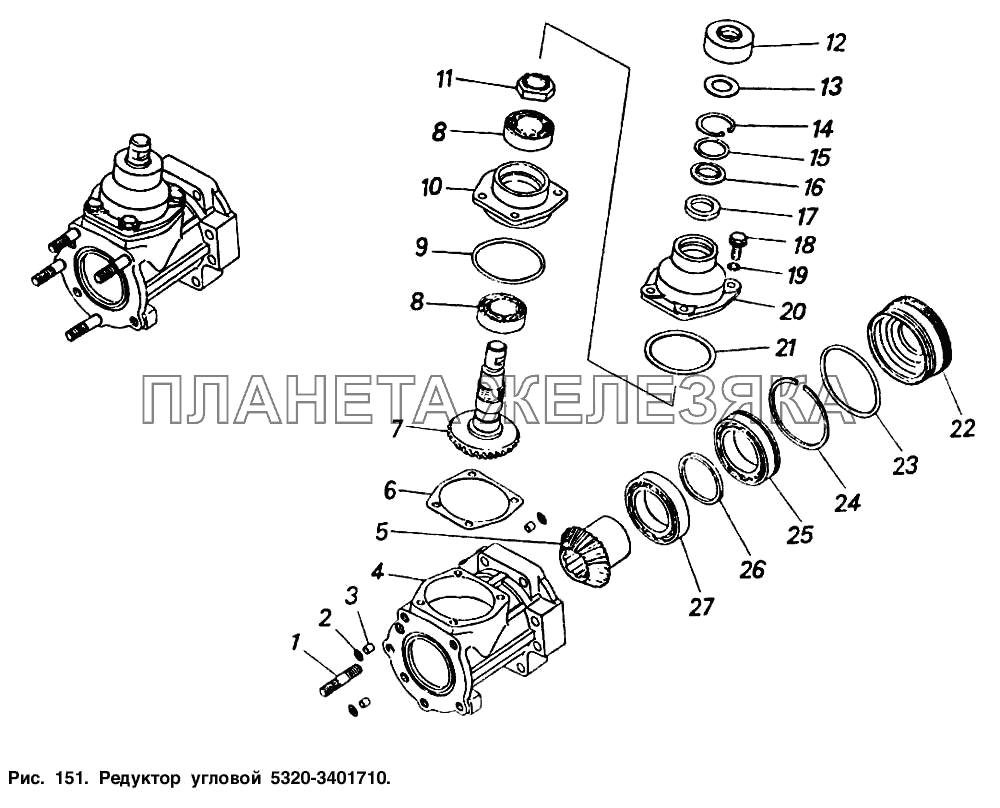

Редуктор угловой Общий (см. мод-ции)
| ← Механизм рулевого управления | Колесо рулевое. Крепление рулевого управления → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4310-3401720 |
Крышка корпуса с манжетами в сборе Подробнее |
|
||
| 4310-3401750 |
Шестерня ведомая углового редуктора Подробнее |
|
||
| 5320-3401754 |
Прокладка регулировочная Подробнее |
|
||
| 5320-3401755 |
Прокладка регулировочная Подробнее |
|
||
| 5320-3401756 |
Прокладка регулировочная Подробнее |
|
||
| 53212-3401736 |
Шестерня ведущая с корпусом в сборе Подробнее |
|
||
| 1 | 853310 |
Шпилька М10х1,5х20х35 Подробнее |
|
|
| 2 | 864203 |
Кольцо уплотнительное редуктора руля Подробнее |
|
|
| 3 | 5320-3401791 |
Втулка Подробнее |
|
|
| 4 | 5320-3401717 |
Корпус редуктора Подробнее |
|
|
| 5 | 4310-3401751 |
Шестерня ведомая Подробнее |
|
|
| 6 | 5320-3401753 |
Прокладка регулировочная Подробнее |
|
|
| 7 | 53212-3401737 |
Шестерня ведущая Подробнее |
|
|
| 8 | 6-205К |
Подшипник Подробнее |
|
|
| 8 | 864709 |
Подшипник шариковый Подробнее |
|
|
| 9 | 864213 |
Кольцо уплотнительное Подробнее |
|
|
| 10 | 4310-3401745 |
Корпус ведущей шестерни Подробнее |
|
|
| 11 | 853512 |
Гайка М25х1,5-6Н Подробнее |
|
|
| 12 | 4310-3401741 |
Крышка защитная Подробнее |
|
|
| 13 | 5320-3401740 |
Кольцо уплотнительное Подробнее |
|
|
| 14 | 862804 |
Манжета в сборе Подробнее |
|
|
| 15 | 853635 |
Шайба плоская 27х34х1 Подробнее |
|
|
| 16 | 5320-3401746 |
Манжета в сборе Подробнее |
|
|
 |
17 | 864113 |
Манжета 22х34,5 в сборе Подробнее |
|
 |
18 | 853354 |
Болт М8-6gх30 Подробнее |
|
| 19 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 20 | 5310-3401721 |
Крышка корпуса Подробнее |
|
|
| 21 | 864245 |
Кольцо уплотнительное Подробнее |
|
|
| 22 | 5320-3401719 |
Крышка упорная Подробнее |
|
|
| 23 | 864201 |
Кольцо уплотнительное Подробнее |
|
|
| 24 | 862801 |
Кольцо упорное Подробнее |
|
|
 |
25 | 50110 |
Подшипник Подробнее |
|
| 25 | 864705 |
Подшипник Подробнее |
|
|
| 26 | 5320-3401743 |
Втулка распорная Подробнее |
|
|
 |
27 | 110 |
Подшипник Подробнее |
|
| 27 | 864706 |
Подшипник Подробнее |
|
