Номер детали |
Наименование детали |
|
|
|
1 |
5320-8501010 |

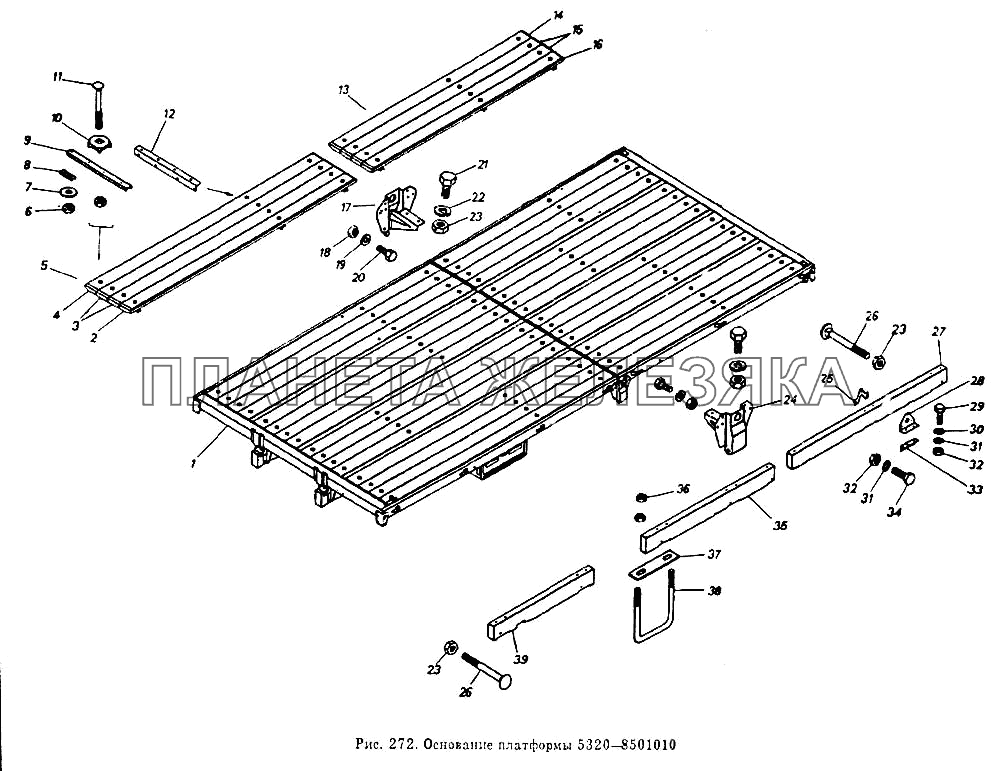

Основание платформы в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
1 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
010 |
|
|
|
|
2 |
5320-8522017 |
Доска щита№ 1 левая
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
1 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
017 |
|
|
|
|
3 |
5320-8522028 |
Доска щита № 1 средняя
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
028 |
|
|
|
|
4 |
5320.8522016 |
Доска щита № 1 правая
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
1 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
016 |
|
|
|
|
5 |
5320-8522030 |
Щит № 1 настила пола в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
4 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
030 |
|
|
|
|
6 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
12 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
7 |
1/26467/01 |
Шайба плоская 8х20х2
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
3 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
8 |
5320-8522023 |
Прижим щита пола
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
3 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
023 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
3 - многослойное медь-никель (никелирование и полировка (П6) |
|
|
|
|
9 |
5320-8522021 |
Планка щита пола
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
021 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
3 - многослойное медь-никель (никелирование и полировка (П6) |
|
|
|
|
10 |
53212-8522011 |
Шайба специальная под головку болта
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
12 |
| Модель |
53212 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
011 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
0 - без покрытия (П) |
|
|
|
|
11 |
2102.2804054 |
Болт М8х58
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
12 |
| Модель |
2102 |
| Группа |
Рама |
| Подгруппа |
Буфер задний |
| Порядковый номер детали |
054 |
|
|
|
|
12 |
5320.8522022 |
Угольник
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
1 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
022 |
|
|
|
|
13 |
5320-8522040 |
Щит № 2 настила пола крайний в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
4 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
040 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
6 - фосфатное с промасливанием (П2) |
|
|
|
|
14 |
5320-8522034 |
Доска щита № 2 правая
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
1 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
034 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
3 - многослойное медь-никель (никелирование и полировка (П6) |
|
|
|
|
15 |
5320-8522038 |
Доска щита № 2 средняя
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
038 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
3 - многослойное медь-никель (никелирование и полировка (П6) |
|
|
|
|
16 |
5320-8522035 |
Доска щита № 2 левая
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
1 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
8522 |
| Порядковый номер детали |
035 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
3 - многослойное медь-никель (никелирование и полировка (П6) |
|
|
|
|
17 |
5320-8502126 |
Кронштейн стойки бокового борта правый в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
126 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
3 - многослойное медь-никель (никелирование и полировка (П6) |
|
|
|
|
18 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
24 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
19 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
24 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
20 |
1/60432/21 |
Болт М8-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
24 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
21 |
1/59705/21 |
Болт М10х1,25-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
8 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
22 |
1/05168/77 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
8 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
23 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
24 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
24 |
5320-8502127 |
Кронштейн стойки бокового борта левый в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
127 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
3 - многослойное медь-никель (никелирование и полировка (П6) |
|
|
|
|
25 |
5320-8521117 |
Прокладка под головки болтов
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Крепление платформы |
| Порядковый номер детали |
117 |
|
|
|
|
26 |
853014 |
Болт М10х1,25-6gх90
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
24 |
| Покрытие |
без покрытия |
|
|
|
|
27 |
4310-8501027 |
Брус продольный задний
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
4310 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
027 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
40-49 - винты |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
28 |
5320-8521114 |
Угольник фиксирующий платформу верхний
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Крепление платформы |
| Порядковый номер детали |
114 |
|
|
|
|
29 |
1/55406/21 |
Болт М12х1,25-6gх40
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
30 |
1/05200/01 |
Шайба плоская 12х22х3
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
31 |
1/05170/77 |
Шайба 12 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
8 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
32 |
1/61015/11 |
Гайка М12х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
8 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
33 |
5320-8521115 |
Угольник фиксирующий платформу, нижний
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Крепление платформы |
| Порядковый номер детали |
115 |
|
|
|
|
34 |
1/55405/21 |
Болт М12х1,25-6gх35
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
35 |
5320-8501026 |
Брус продольный средний
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
026 |
|
|
|
|
36 |
1/61015/11 |
Гайка М12х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
72 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
37 |
5320-8501035 |
Прокладка хомута
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
18 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
035 |
|
|
|
|
38 |
5320-8501033 |
Хомут крепления балки к продольному брусу
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
18 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
033 |
|
|
|
|
39 |
5320-8501024 |
Брус продольный передний
Подробнее
Дополнительная информация:
| Кол-во на "5320, 53212, 5410, 54112, 5511, 55102" |
2 |
| Модель |
5320 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
024 |
|
|
