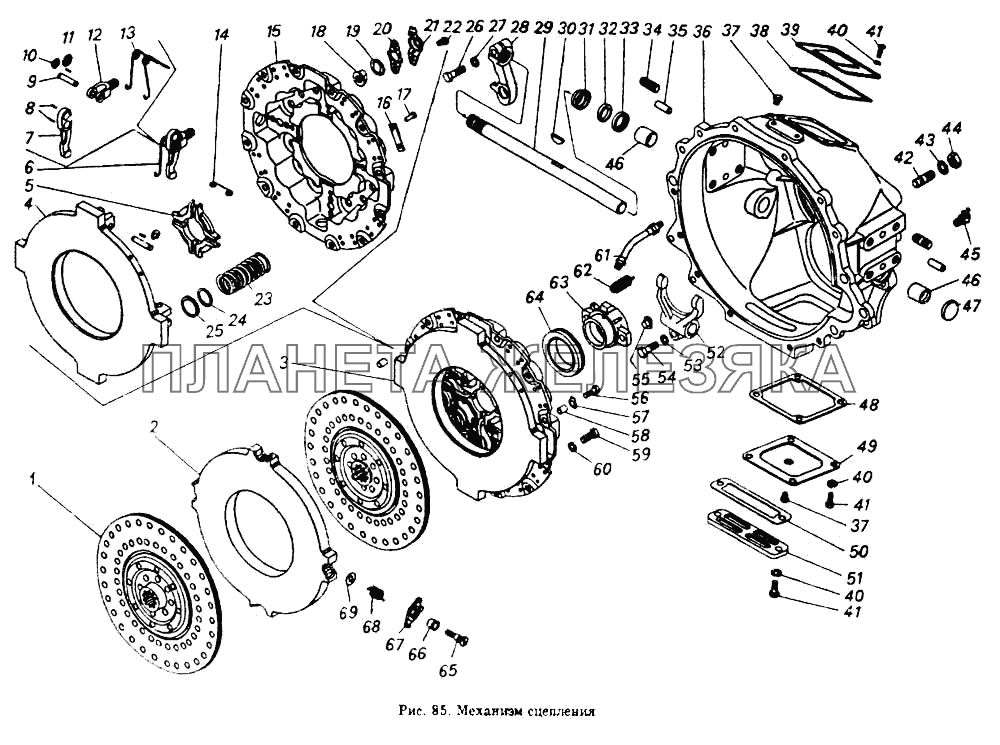

Механизм сцепления Общий (см. мод-ции)
| ← Включатель гидромуфты привода вентилятора | Привод управления сцеплением → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05328/03 |
Заклепка 4х12 Подробнее |
|
||
| 1/05329/03 |
Заклепка 4х14 Подробнее |
|
||
| 1/30177/01 |
Заклепка 8х28 Подробнее |
|
||
| 14.1600010 |
Сцепление в сборе Подробнее |
|
||
| 14.1601008-20 |
Картер сцепления с крышками в сборе Подробнее |
|
||
| 14.1601008-40 |
Картер сцепления с крышками в сборе Подробнее |
|
||
| 14.1601010-10 |
Картер сцепления в сборе Подробнее |
|
||
| 14.1601018 |
Крышка картера сцепления Подробнее |
|
||
| 14.1601030 |
Крышка картера сцепления верхняя Подробнее |
|
||
| 14.1601092 |
Диск ведущий средний в сборе Подробнее |
|
||
| 14.1601122 |
Кожух с балансировочными пластинами в сборе Подробнее |
|
||
| 14.1601131 |
Диск в сборе Подробнее |
|
||
| 14.1601132 |
Диск с кольцами в сборе Подробнее |
|
||
| 14.1601133 |
Диск Подробнее |
|
||
| 14.1601138 |
Накладка Подробнее |
|
||
| 14.1601142 |
Ступица ведомого диска Подробнее |
|
||
| 14.1601143 |
Кольцо Подробнее |
|
||
| 14.1601150 |
Пружина Подробнее |
|
||
| 14.1601153 |
Диск Подробнее |
|
||
| 14.1601161 |
Обойма пружин Подробнее |
|
||
 |
14.1601180 |
Муфта выключения сцепления в сборе Подробнее |
||
| 14.1601232 |
Шланг смазывания Подробнее |
|
||
| 14.1601237 |
Вкладыш Подробнее |
|
||
| 14.1601239 |
Кольцо ниппеля Подробнее |
|
||
| 14.1601318-10 |
Пластина балансировочная Подробнее |
|
||
| 14.1601318-20 |
Пластина балансировочная Подробнее |
|
||
| 253570 |
Заклепка 5х12 Подробнее |
|
||
| 255885 |
Заклепка 4х9 Подробнее |
|
||
| 862506-10 |
Заклепка Подробнее |
|
||
| 870964 |
Ниппель шланга задний Подробнее |
|
||
| 870965 |
Ниппель шланга передний Подробнее |
|
||
| 870966 |
Ниппель Подробнее |
|
||
| 1 | 14.1601130 |
Диск ведомый в сборе Подробнее |
|
|
| 2 | 14.1601094 |
Диск ведущий средний Подробнее |
|
|
 |
3 | 14.1601090-10 |
Диск нажимной в сборе Подробнее |
|
| 4 | 14.1601093 |
Диск нажимной Подробнее |
|
|
 |
5 | 14.1601120 |
Кольцо упорное Подробнее |
|
| 6 | 14.1601086 |
Рычаг оттяжной в сборе Подробнее |
|
|
| 7 | 14.1601095 |
Рычаг оттяжной нажимного диска Подробнее |
|
|
| 8 | 14.1601270 |
Ролик 2х11,8 игольчатый Подробнее |
|
|
| 9 | 14.1601113 |
Ось рычага нажимного диска Подробнее |
|
|
| 10 | 1/10880/76 |
Шайба стопорная 9х18,5х1,1 Подробнее |
|
|
| 11 | 14.1601096 |
Шайба Подробнее |
|
|
| 12 | 14.1601108 |
Вилка рычага нажимного диска Подробнее |
|
|
| 13 | 14.1601273 |
Пружина упорного кольца Подробнее |
|
|
| 14 | 14.1601275 |
Петля пружины Подробнее |
|
|
| 15 | 14.1601125 |
Кожух Подробнее |
|
|
| 16 | 14.1601318 |
Пластина балансировочная Подробнее |
|
|
| 17 | 1/05327/03 |
Заклепка Подробнее |
|
|
| 18 | 14.1601109 |
Гайка регулировочная Подробнее |
|
|
| 19 | 870865 |
Шайба стопорная 21х37х1,2 Подробнее |
|
|
| 20 | 14.1601110 |
Пластина опорная регулировочной гайки Подробнее |
|
|
| 21 | 14.1601111 |
Пластина запорная Подробнее |
|
|
| 22 | 1/60430/21 |
Болт М8-6gх12 Подробнее |
|
|
| 23 | 14.1601115-10 |
Пружина нажимная Подробнее |
|
|
| 24 | 14.1601118 |
Шайба теплоизолирующая Подробнее |
|
|
| 25 | 14.1601117 |
Шайба подкладки Подробнее |
|
|
| 26 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 27 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
 |
28 | 14.1601217 |
Рычаг вала вилки выключения сцепления Подробнее |
|
 |
29 | 14.1601215 |
Вал вилки выключения сцепления Подробнее |
|
| 30 | 870813 |
Шпонка сегментная 6х9х22 Подробнее |
|
|
| 31 | 14.1601240 |
Крышка сальника вала выключения сцепления Подробнее |
|
|
| 32 | 14.1601244 |
Кольцо сальника ГОСТ 6308-71 Подробнее |
|
|
| 33 | 14.1601242 |
Кольцо уплотнительное сальника Подробнее |
|
|
| 34 | 1/18004/31 |
Шпилька М16х1,5х22х35 Подробнее |
|
|
| 35 | 1/04830/11 |
Штифт 12х35 Подробнее |
|
|
| 36 | 14.1601015-10 |
Картер Подробнее |
|
|
| 37 | 262542 |
Пробка КГ1/4" Подробнее |
|
|
| 38 | 14.1601038 |
Прокладка крышки Подробнее |
|
|
| 39 | 14.1601030-10 |
Крышка смотрового люка верхняя Подробнее |
|
|
| 40 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 41 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 42 | 1/18006/31 |
Шпилька картера М16х1,5х22х45 Подробнее |
|
|
| 43 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 44 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 45 | 870840 |
Масленка КГ/8" 45 (45916751064) Подробнее |
|
|
| 46 | 14.1601216 |
Втулка вала вилки сцепления Подробнее |
|
|
| 47 | 870833 |
Заглушка 43 Подробнее |
|
|
| 48 | 14.1601026 |
Прокладка крышки Подробнее |
|
|
| 49 | 14.1601022-30 |
Крышка смотрового люка нижняя Подробнее |
|
|
| 50 | 14.1601025 |
Прокладка передняя Подробнее |
|
|
| 51 | 14.1601018-10 |
Крышка люка передняя Подробнее |
|
|
| 52 | 14.1601203 |
Вилка выключения сцепления Подробнее |
|
|
| 53 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 54 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 55 | 14.1601187 |
Сухарь муфты Подробнее |
|
|
| 56 | 870010 |
Болт М8-6gх27 Подробнее |
|
|
| 57 | 870866 |
Шайба стопорная Подробнее |
|
|
| 58 | 14.1601284 |
Втулка установочная Подробнее |
|
|
 |
59 | 870012 |
Болт М10х1,25-6gх30 Подробнее |
|
| 60 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
 |
61 | 14.1601230 |
Шланг смазки муфты выключения сцепления Подробнее |
|
 |
62 | 14.1601188 |
Пружина муфты выключения сцепления Подробнее |
|
| 63 | 14.1601185 |
Муфта выключения сцепления Подробнее |
|
|
| 64 | 14.1601196-01 |
Подшипник Подробнее |
|
|
| 64 | 280114СА |
Подшипник Подробнее |
|
|
| 65 | 14.1601306 |
Ось отжимного рычага Подробнее |
|
|
| 66 | 14.1601310 |
Втулка отжимного рычага Подробнее |
|
|
| 67 | 14.1601300 |
Рычаг отжимной Подробнее |
|
|
| 68 | 14.1601314 |
Пружина отжимного рычага Подробнее |
|
|
| 69 | 870870 |
Шайба стопорная 10,5х26х1,95 Подробнее |
|
