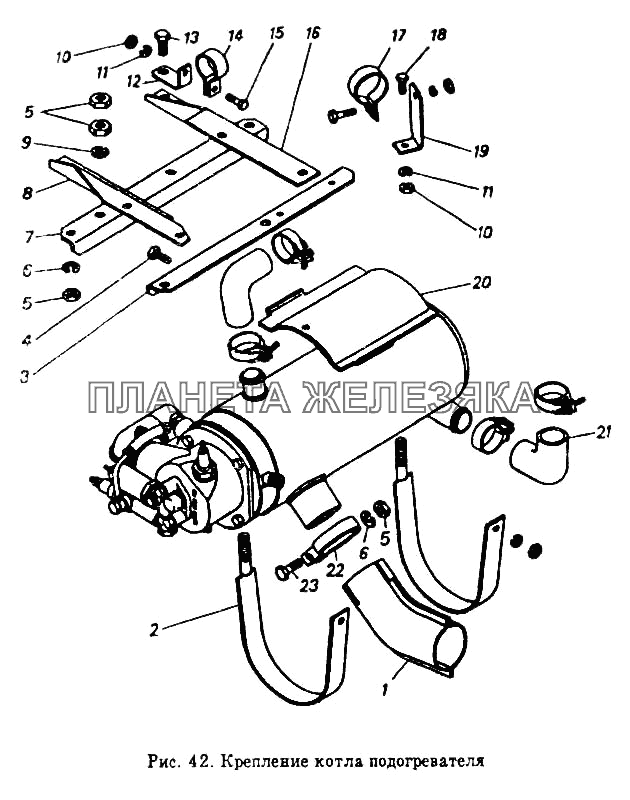

Крепление котла подогревателя Общий (см. мод-ции)
| ← Котел подогревателя | Крепление топливного бачка подогревателя → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5320-1015306 |
Патрубок в сборе Подробнее |
|
|
| 2 | 5320-1015022 |
Лента в сборе Подробнее |
|
|
| 3 | 5320-1015069 |
Угольник левый Подробнее |
|
|
| 4 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 5 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 6 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 7 | 5320-1015068 |
Угольник правый Подробнее |
|
|
| 8 | 5320-1015072 |
Кронштейн передний Подробнее |
|
|
| 9 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 10 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 11 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 12 | 5320-1015092 |
Кронштейн Подробнее |
|
|
| 13 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 14 | 864408 |
Хомут 37 Подробнее |
|
|
| 15 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 16 | 5320-1015074 |
Кронштейн задний Подробнее |
|
|
| 17 | 864413 |
Хомут 45 Подробнее |
|
|
| 18 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 19 | 5320-1015198 |
Кронштейн правый Подробнее |
|
|
| 20 | 5320-1015115 |
Опора котла Подробнее |
|
|
| 21 | 5320-1311049 |
Рукав Подробнее |
|
|
| 22 | 864404 |
Хомут 63,5 Подробнее |
|
|
| 23 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
