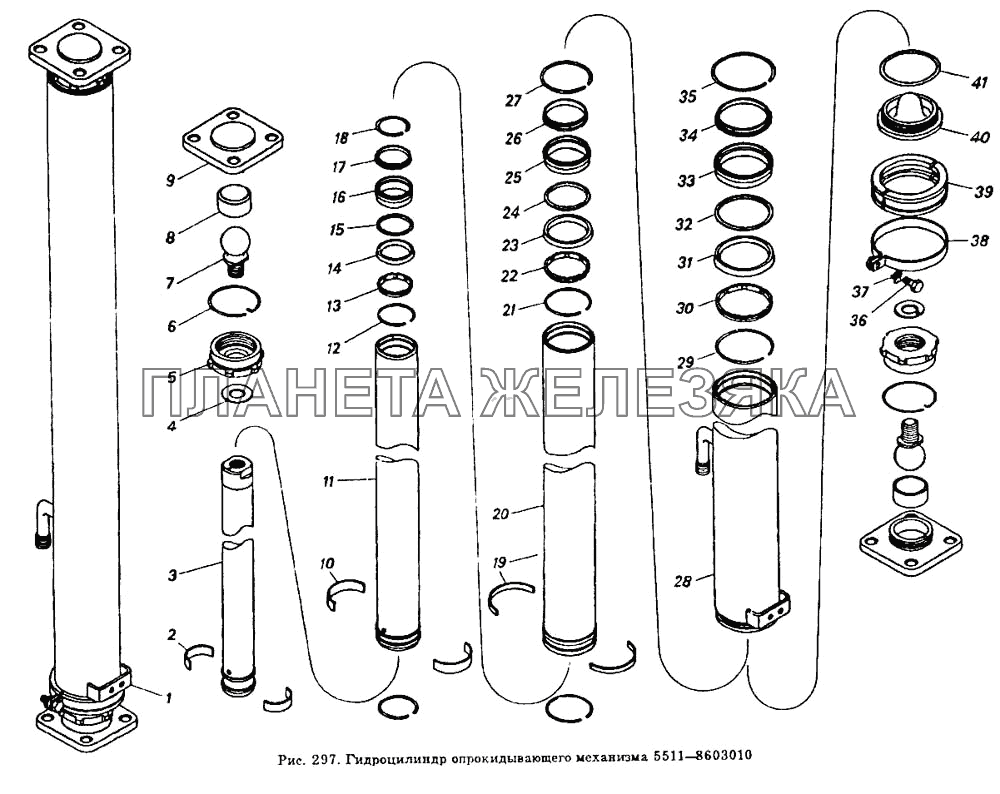

Гидроцилиндр опрокидывающего механизма 5511-8603010 Общий (см. мод-ции)
| ← Надрамник опрокидывающего механизма 55102-8601010-20 | Гидроцилиндр опрокидывающего механизма 55102-8603010-10 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 15.8603553-11 |
Вкладыш Подробнее |
|
||
| 551107-8603010 |
Гидроцилиндр в сборе Подробнее |
|
||
| 1 | 5511-8603010 |
Гидроцилиндр в сборе Подробнее |
|
|
| 2 | 5511-8603281 |
Полукольцо Подробнее |
|
|
| 3 | 5511-8603125 |
Плунжер Подробнее |
|
|
| 4 | 5511-8603154 |
Шайба стопорная Подробнее |
|
|
| 5 | 5511-8603098 |
Гайка Подробнее |
|
|
| 6 | 5511-8603077 |
Кольцо стопорное Подробнее |
|
|
| 7 | 5511-8603147 |
Головка шаровая Подробнее |
|
|
| 8 | 15.8603553.10 |
Вкладыш Подробнее |
|
|
| 9 | 5511-8603146 |
Опора гидроцилиндра Подробнее |
|
|
| 10 | 5511-8603282 |
Полукольцо Подробнее |
|
|
| 11 | 5511-8603104-20 |
Плунжер Подробнее |
|
|
| 12 | 12.8603407 |
Кольцо упорное Подробнее |
|
|
| 13 | 12.8603405 |
Проставка Подробнее |
|
|
| 14 | 12.8603403 |
Манжета Подробнее |
|
|
| 15 | 12.8603406 |
Кольцо защитное Подробнее |
|
|
| 16 | 12.8603401-20 |
Направляющая Подробнее |
|
|
| 17 | 12.8603404 |
Чистильщик Подробнее |
|
|
| 18 | 12.8603408 |
Кольцо разрезное Подробнее |
|
|
| 19 | 5511-8603283 |
Полукольцо Подробнее |
|
|
| 20 | 5511-8503103-20 |
Плунжер Подробнее |
|
|
| 21 | 13.8603407 |
Кольцо упорное Подробнее |
|
|
| 22 | 13.8603405 |
Проставка Подробнее |
|
|
| 23 | 13.8603403 |
Манжета Подробнее |
|
|
| 24 | 13.8603406 |
Кольцо защитное Подробнее |
|
|
| 25 | 13.8603401-20 |
Направляющая Подробнее |
|
|
| 26 | 13.8603404 |
Чистильщик Подробнее |
|
|
| 27 | 13.8603408 |
Кольцо разрезное Подробнее |
|
|
| 28 | 5511-8603015-30 |
Корпус гидроцилиндра Подробнее |
|
|
| 29 | 14.8603407 |
Кольцо упорное Подробнее |
|
|
| 30 | 14.8603405 |
Проставка Подробнее |
|
|
| 31 | 14.8603403 |
Манжета Подробнее |
|
|
| 32 | 14.8603406 |
Кольцо защитное Подробнее |
|
|
| 33 | 14.8603401-20 |
Направляющая Подробнее |
|
|
| 34 | 14.8603404 |
Чистильщик Подробнее |
|
|
| 35 | 14.8603408 |
Кольцо разрезное Подробнее |
|
|
| 36 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
 |
37 | 870851 |
Шайба замковая 10 Подробнее |
|
| 38 | 5511-8603050 |
Хомут Подробнее |
|
|
| 39 | 5511-8603026 |
Полукольцо обоймы Подробнее |
|
|
| 40 | 5511-8603024 |
Днище гидроцилиндра Подробнее |
|
|
| 41 | Кольцо 094-100-36-2-2 |
Кольцо 094-100-36-2-2 Подробнее |
|
