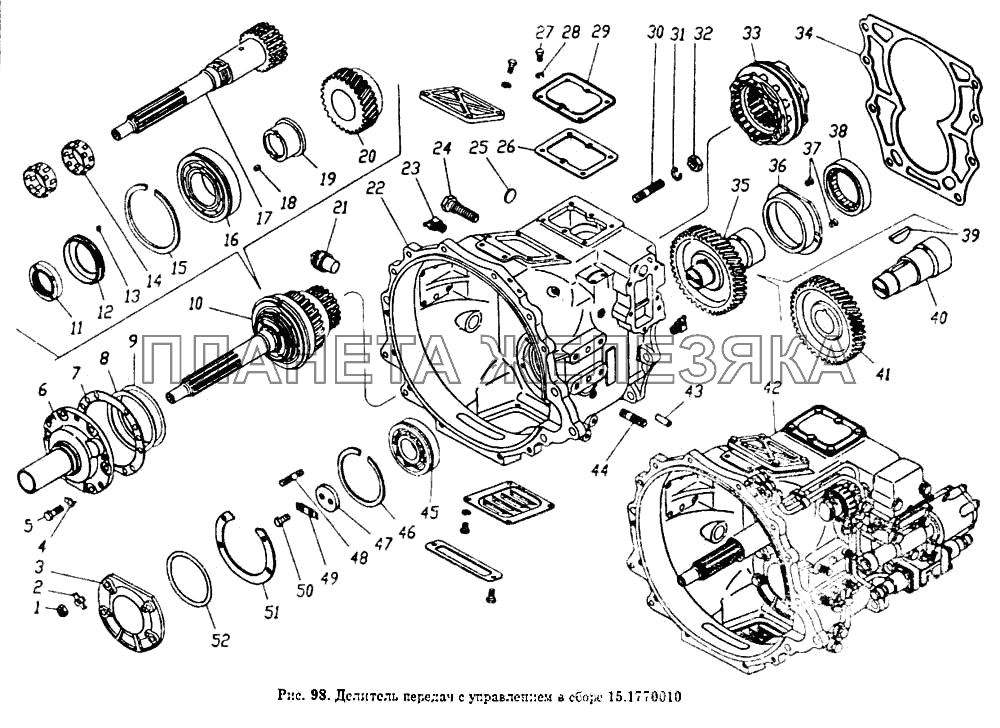

Делитель передач с управлением в сборе Общий (см. мод-ции)
| ← Опора рычага переключения передач | Установка механизма переключения делителя передач → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 14.1701170 |
Пружина фиксатора синхронизатора Подробнее |
|
||
| 15.1770032 |
Картер Подробнее |
|
||
| 15.1770174 |
Каретка синхронизатора Подробнее |
|
||
| 15.1770176 |
Кольцо фрикционное Подробнее |
|
||
| 15.1770178 |
Палец блокирующий Подробнее |
|
||
| 15.1770182 |
Палец фиксирующий Подробнее |
|
||
| 864711 |
Шарик-фиксатор БV7.938 мм Подробнее |
|
||
| 1 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 2 | 870856 |
Шайба замковая 12,3 Подробнее |
|
|
| 3 | 15.1770244 |
Крышка переднего подшипника промежуточного вала Подробнее |
|
|
 |
4 | 870851 |
Шайба замковая 10 Подробнее |
|
| 5 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 6 | 14.1701039 |
Крышка подшипника первичного вала в сборе Подробнее |
|
|
 |
7 | 14.1701042 |
Прокладка крышки первичного вала Подробнее |
|
| 8 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
 |
9 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
| 10 | 15.1770040 |
Вал первичный в сборе Подробнее |
|
|
| 11 | 870512 |
Гайка специальная М52х2-Л-6Н Подробнее |
|
|
 |
12 | 15.1770092 |
Кольцо маслонагнетающее первичного вала Подробнее |
|
| 13 | 870767 |
Штифт 4х12 Подробнее |
|
|
| 14 | 15.1770064-01 |
Подшипник роликовый радиальный в сборе Подробнее |
|
|
| 14 | 664913Е |
Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец Подробнее |
|
|
| 15 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 16 | 15.1770084-01 |
Подшипник шариковый Подробнее |
|
|
| 16 | 170314Л |
Подшипник шариковый радиальный однорядный ГОСТ 520-89 Подробнее |
|
|
| 17 | 15-1770044 |
Вал первичный делителя Подробнее |
|
|
| 18 | 870801 |
Шпонка призматическая 6х8х13 Подробнее |
|
|
 |
19 | 15.1770086 |
Втулка заднего подшипника первичного вала Подробнее |
|
| 20 | 15-1770050 |
Шестерня в сборе Подробнее |
|
|
| 21 | 14.1701306 |
Пробка сливная с магнитом в сборе Подробнее |
|
|
 |
22 | 15.1770030 |
Картер делителя передач со втулками в сборе Подробнее |
|
| 23 | 870840 |
Масленка КГ/8" 45 (45916751064) Подробнее |
|
|
| 24 | 14.1701350 |
Рым-болт Подробнее |
|
|
| 25 | 1/01592/06 |
Заглушка 28 Подробнее |
|
|
 |
26 | 15.1770038 |
Крышка люка картера делителя передач Подробнее |
|
| 27 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 28 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
 |
29 | 15.1770036 |
Крышка люка картера делителя передач Подробнее |
|
| 30 | 1/18006/31 |
Шпилька картера М16х1,5х22х45 Подробнее |
|
|
| 31 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 32 | 1/21641/21 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 33 | 15-1770160 |
Синхронизатор делителя передач в сборе Подробнее |
|
|
 |
34 | 15.1770034 |
Прокладка картера делителя передач Подробнее |
|
| 35 | 15.1770210 |
Вал промежуточный в сборе Подробнее |
|
|
 |
36 | 15.1770256 |
Гнездо заднего подшипника промежуточного вала Подробнее |
|
| 37 | 1/33013/01 |
Винт М6-6gх16 Подробнее |
|
|
| 38 | 15.1770254 |
Подшипник роликовый Подробнее |
|
|
| 38 | 292213К1М |
Подшипник роликовый Подробнее |
|
|
| 39 | 870823 |
Шпонка сегментная 10х17х55 Подробнее |
|
|
| 40 | 15-1770214 |
Вал промежуточный делителя передач Подробнее |
|
|
| 41 | 15-1770216 |
Шестерня промежуточного вала Подробнее |
|
|
| 42 | 15.1770010 |
Делитель передач с управлением в сборе Подробнее |
|
|
| 43 | 1/04830/11 |
Штифт 12х35 Подробнее |
|
|
| 44 | 1/18004/21 |
Шпилька М16х1,5х22х35 Подробнее |
|
|
| 45 | 15.1770234-01 |
Подшипник Подробнее |
|
|
| 46 | 15.1770236 |
Кольцо упорное переднего подшипника Подробнее |
|
|
 |
47 | 15.1770238 |
Шайба упорная Подробнее |
|
| 48 | 1/35301/21 |
Шпилька М12х1,25х18х30 Подробнее |
|
|
| 49 | 15.1770239 |
Планка стопорная Подробнее |
|
|
| 50 | 1/55404/33 |
Болт М12х1,25-6gх30 Подробнее |
|
|
 |
51 | 15.1770248 |
Прокладка крышки переднего подшипника промежуточного вала Подробнее |
|
| 52 | 15.1770246 |
Кольцо уплотнительное крышки подшипника Подробнее |
|
