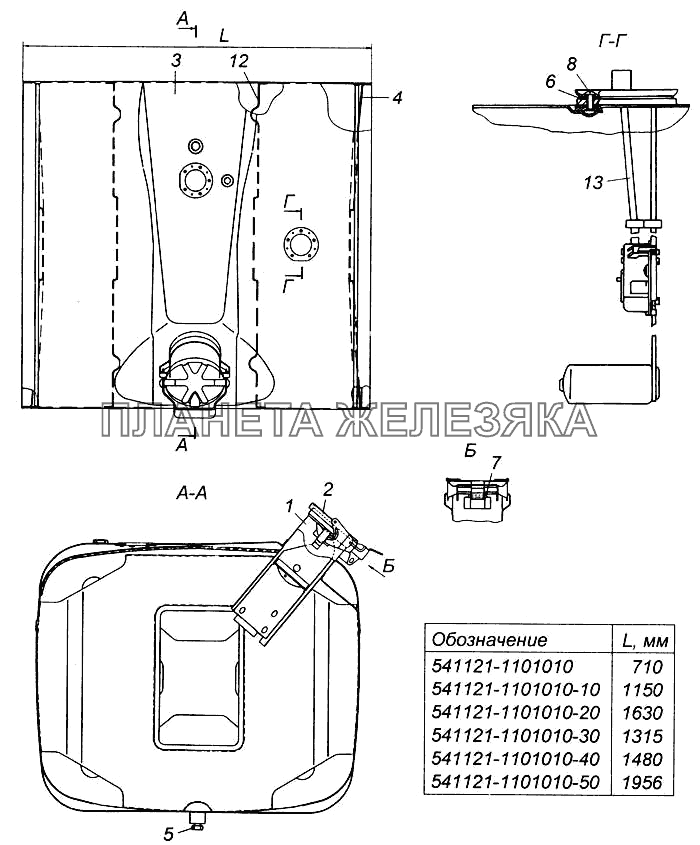

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 541121-1101070 |
Труба наливная топливного бака с выдвижной трубой Подробнее |
|
|
| 2 | 541121-1103010 |
Пробка топливного бака в сборе Подробнее |
|
|
| 3 | 541121-1101012 |
Корпус топливного бака (сварка) Подробнее |
|
|
| 4 | 541121-1101017 |
Дно топливного бака Подробнее |
|
|
| 5 | 5320-1101018 |
Пробка спускного клапана Подробнее |
|
|
 |
6 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 7 | 255141 |
Заклепка 5х40.01.016 ОСТ 37.001.157-75 Подробнее |
|
|
| 8 | 1/03892/01 |
Винт М5-6gх8 Подробнее |
|
|
| 12 | 541121-1101030 |
Перегородка топливного бака Подробнее |
|
|
| 13 | СЯМИ407611-114-02 |
Датчик указателя уровня топлива Подробнее |
|
