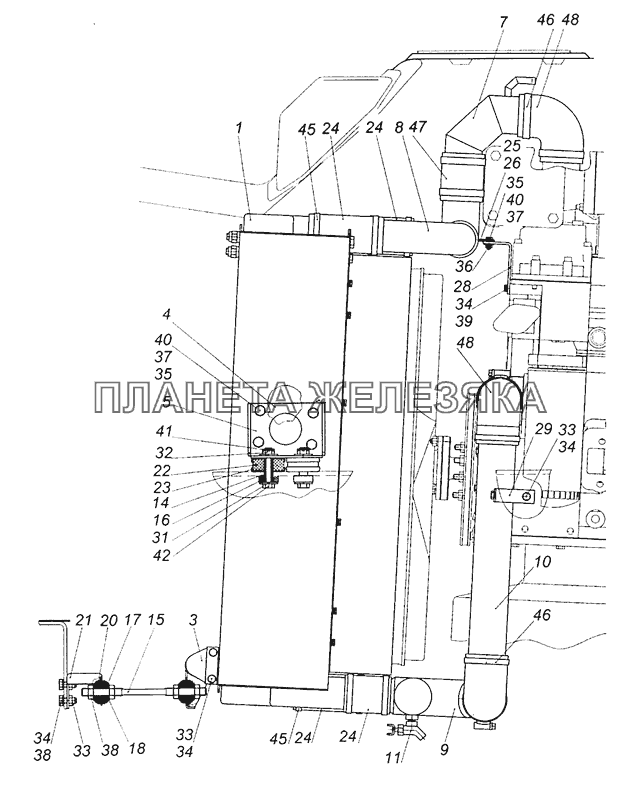

/17.gif "6522-1300023-99 Установка радиатора КамАЗ-65226")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6522-1301005-99 |
Блок радиаторов Подробнее |
|
|
| 3 | 6522-1302030-99 |
Кронштейн тяги задний с трубой Подробнее |
|
|
| 4 | 6522-1302077-99 |
Кронштейн подвески радиатора Подробнее |
|
|
| 5 | 6522-1302177-99 |
Кронштейн подвески радиатора Подробнее |
|
|
| 7 | 6522-1303020-99 |
Труба подводящая верхняя Подробнее |
|
|
| 8 | 6522-1303030-99 |
Труба подводящая нижняя Подробнее |
|
|
| 9 | 6522-1303040-99 |
Труба отводящая нижняя Подробнее |
|
|
| 10 | 6522-1303050-99 |
Труба отводящая верхняя Подробнее |
|
|
| 11 | 5320-8105010-01 |
Кран сливной в сборе Подробнее |
|
|
| 14 | 6522-1302031-99 |
Втулка распорная Подробнее |
|
|
| 15 | 6522-1302035-99 |
Тяга крепления радиатора Подробнее |
|
|
| 16 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 17 | 6522-1302038-99 |
Чашка буфера тяги Подробнее |
|
|
| 18 | 6522-1302039-99 |
Втулка распорная Подробнее |
|
|
| 20 | 5320-1302040 |
Буфер тяги крепления радиатора Подробнее |
|
|
| 21 | 6522-1302047-99 |
Кронштейн тяги радиатора передний Подробнее |
|
|
 |
22 | 5320-1302060 |
Подушка подвески радиатора Подробнее |
|
| 23 | 5320-1302062 |
Чашка подвески радиатора Подробнее |
|
|
| 24 | 6522-1303010-99 |
Рукав Подробнее |
|
|
| 25 | 5297-1303076 |
Хомут Подробнее |
|
|
| 26 | 5297-1303079 |
Прокладка хомута Подробнее |
|
|
| 28 | 6522-1303079-99 |
Кронштейн трубы подводящей нижней Подробнее |
|
|
| 29 | 6522-1303179-99 |
Кронштейн трубы отводящей верхней Подробнее |
|
|
| 31 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее |
|
|
| 32 | 250977 |
Гайка М12х1,25-6Н ОСТ 37.001.108-93 Подробнее |
|
|
| 33 | 251645 |
Гайка М8-6Н ОСТ 37.001.197-75 Подробнее |
|
|
| 34 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 35 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 36 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 37 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 38 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 39 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 40 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 41 | 1/07336/01 |
Шплинт 3х25 Подробнее |
|
|
| 42 | 853081 |
Болт М12х1,25-6gх70 Подробнее |
|
|
| 45 | 45104998010590 |
Хомут ТОRRО 60-80/12-С7W1 Подробнее |
|
|
| 46 | 45104998010690 |
Хомут ТОRRО70-90/12-С7W1 Подробнее |
|
|
| 47 | 0117-3148 |
Рукав ф.Deutz Подробнее |
|
|
| 48 | 0422-3348 |
Рукав ф.Deutz Подробнее |
|
