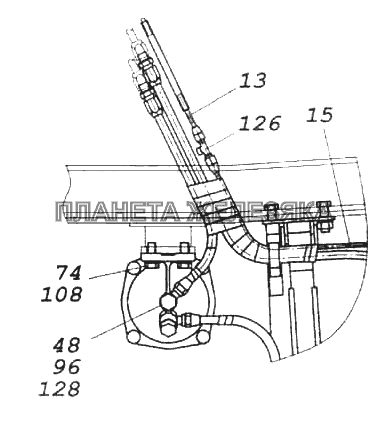

| ← Установка топливных баков, ФГОТ и топлипроводов | Установка топливных баков, ФГОТ и топлипроводов → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6520-1100010-45 |
Установка топливных баков, ФГОТ и топливопроводов Подробнее |
|
||
| 6520-1100010-50 |
Установка топливных баков, ФГОТ и топливопроводов Подробнее |
|
||
| 1 | 53215-1101010-20 |
Бак топливный Подробнее |
|
|
| 3 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 7 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 9 | 45104-1104002-00 |
Заборник топлива с электроподогревом 7508.451128.000-06 Подробнее |
|
|
| 9 | 65116-1104012 |
Трубка приемная с фильтром Подробнее |
|
|
| 11 | 740.11-1105010 |
Фильтр грубой очистки топлива с подогревателем Подробнее |
|
|
| 11 | 740.1105010-01 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
| 13 | 54115-3570030 |
Трубка Подробнее |
|
|
| 15 | 54115-3570060 |
Трубка Подробнее |
|
|
| 18 | 53215-3506030 |
Трубка Подробнее |
|
|
| 20 | 53215-3506040 |
Трубка Подробнее |
|
|
| 22 | 53215-3506076 |
Трубка Подробнее |
|
|
 |
27 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
 |
30 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 34 | 43118-1101119-10 |
Проставка Подробнее |
|
|
| 36 | 43118-1101119-20 |
Проставка Подробнее |
|
|
| 37 | 65115-1104018 |
Штуцер Подробнее |
|
|
| 39 | 6520-1104018-14 |
Штуцер Подробнее |
|
|
| 44 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 46 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
| 48 | 541121-1104274 |
Наконечник Подробнее |
|
|
| 53 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
 |
58 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 68 | 1/09024/21 |
Болт М6-6gх20 Подробнее |
|
|
| 70 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 72 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 74 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 78 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 80 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 82 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 86 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 88 | 1/58964/11 |
Гайка М5-6Н Подробнее |
|
|
| 90 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 94 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 96 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 102 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 104 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 105 | 1/11954/77 |
Шайба 5 пружинная Подробнее |
|
|
| 106 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 108 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 112 | 853890 |
Хомут специальный Подробнее |
|
|
| 116 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 118 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 120 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 124 | 864857 |
Угольник ввертный Подробнее |
|
|
 |
126 | 864920 |
Тройник 6 проходной Подробнее |
|
| 128 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 134 | 4571325151 |
Насос предпусковой прокачки топлива 37.1141010 Подробнее |
|
|
| 136 | 4573824460 |
Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 Подробнее |
|
