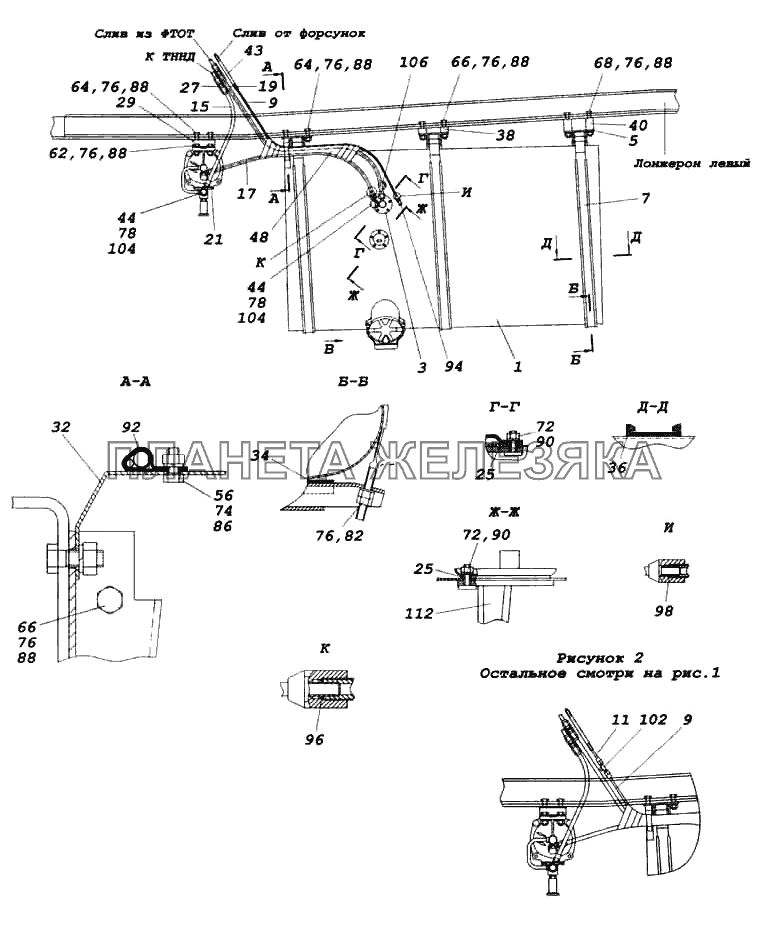

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 53215-1101010-10 |
Бак топливный Подробнее |
|
|
 |
3 | 541121-1104012 |
Топливозаборник Подробнее |
|
| 5 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 7 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 9 | 53205-3570060 |
Трубка подвода воздуха Подробнее |
|
|
| 11 | 53215-3570030 |
Вал заслонки в сборе Подробнее |
|
|
| 15 | 53215-3506040 |
Трубка Подробнее |
|
|
| 17 | 53215-3506067 |
Трубка Подробнее |
|
|
| 19 | 53215-3506080 |
Трубка Подробнее |
|
|
| 21 | 7406.1105010 |
Фильтр грубой очистки с насосом предпусковой прокачки топлива Подробнее |
|
|
 |
25 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 27 | 6520-1104018-14 |
Штуцер Подробнее |
|
|
| 29 | 43114-1105019 |
Кронштейн Подробнее |
|
|
| 32 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
 |
34 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
 |
36 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 38 | 43118-1101119 |
Проставка Подробнее |
|
|
| 40 | 6520-1101118-10 |
Проставка Подробнее |
|
|
| 43 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
| 44 | 541121-1104274 |
Наконечник Подробнее |
|
|
| 48 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 56 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 62 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 64 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 66 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 68 | 1/55414/21 |
Болт М12х1,25-6gх80 Подробнее |
|
|
| 72 | 1/58964/11 |
Гайка М5-6Н Подробнее |
|
|
| 74 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 76 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 78 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 82 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 86 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 88 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 90 | 1/11954/77 |
Шайба 5 пружинная Подробнее |
|
|
| 92 | 853890 |
Хомут специальный Подробнее |
|
|
| 94 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 96 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 98 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
 |
102 | 864920 |
Тройник 6 проходной Подробнее |
|
| 104 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 106 | 870882 |
Пробка коническая транспортная КГ 3/8" Подробнее |
|
|
| 112 | 4573824460 |
Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 Подробнее |
|
