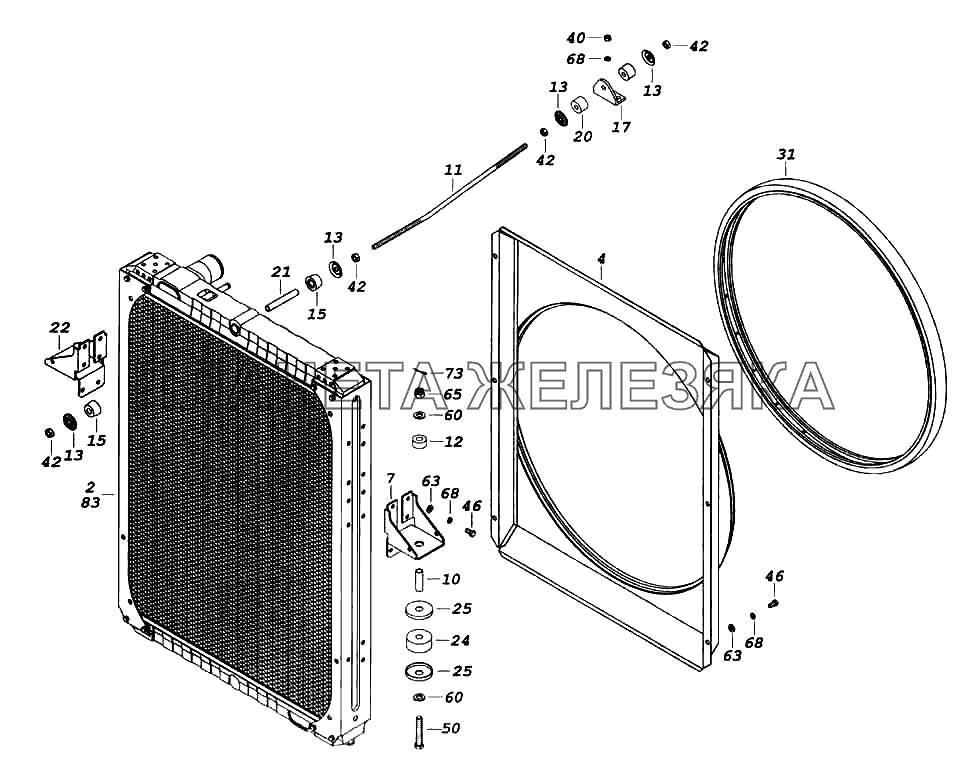

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
2 | 6520-1301010-01 |
Радиатор в сборе Подробнее |
|
| 4 | 6520-1309012 |
Кожух вентилятора с накладкой Подробнее |
|
|
| 6 | 6520-1303010 |
Рукав Подробнее |
|
|
| 7 | 6520-1302077-10 |
Кронштейн подвески радиатора Подробнее |
|
|
 |
8 | 6520-1303026 |
Рукав Подробнее |
|
 |
9 | 5320-1303027 |
Рукав Подробнее |
|
| 10 | 6520-1302031-76 |
Втулка распорная Подробнее |
|
|
| 11 | 6520-1302035 |
Тяга крепления радиатора Подробнее |
|
|
| 12 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 13 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
| 15 | 6520-1302039 |
Буфер Подробнее |
|
|
| 17 | 6520-1302048 |
Кронштейн Подробнее |
|
|
| 19 | 6520-1303028 |
Колено подводящего патрубка водяного трубопровода Подробнее |
|
|
| 20 | 5320-1302040 |
Буфер тяги крепления радиатора Подробнее |
|
|
| 21 | 6520-1302051 |
Трубка дистанционная Подробнее |
|
|
| 22 | 6520-1302078-10 |
Кронштейн подвески радиатора Подробнее |
|
|
 |
24 | 5320-1302060 |
Подушка подвески радиатора Подробнее |
|
| 25 | 5320-1302062 |
Чашка подвески радиатора Подробнее |
|
|
 |
28 | 6520-1303058 |
Патрубок подводящий водяного трубопровода Подробнее |
|
| 29 | 5320-1311063-01 |
Рукав от радиатора к бачку Подробнее |
|
|
 |
30 | 5320-1303063 |
Прокладка подводящего патрубка Подробнее |
|
| 31 | 6520-1309015 |
Уплотнитель Подробнее |
|
|
| 32 | 6520-1303076 |
Кронштейн крепления колена подводящего трубопровода Подробнее |
|
|
| 40 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 42 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 45 | 1/61036/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 46 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 48 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 50 | 853081 |
Болт М12х1,25-6gх70 Подробнее |
|
|
| 60 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее |
|
|
| 62 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 63 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 65 | 250977 |
Гайка М12х1,25-6Н ОСТ 37.001.108-93 Подробнее |
|
|
| 68 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 70 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 72 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 73 | 1/07336/01 |
Шплинт 3х25 Подробнее |
|
|
| 75 | ТОRDО 60-80/12-С7W1 |
Хомут с червячной резьбой DIN 3017 Подробнее |
|
|
| 77 | ТОRDО 70-90/12-С7W1 |
Хомут с червячной резьбой DIN 3017 Подробнее |
|
|
| 78 | ТОRDО 16-27/12-С7W1 |
Хомут с червячной резьбой DIN 3017 Подробнее |
|
|
| 79 | СБИТ.305419.004-26 |
Хомут стяжной (60-80)х13 СБИТ.30541 9.003 ТУ Подробнее |
|
|
| 80 | СБИТ.305419.004-27 |
Хомут стяжной (70-90)х13 СБИТ.30541 9.003 ТУ Подробнее |
|
|
| 81 | СБИТ.305419.003-20 |
Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ Подробнее |
|
|
| 82 | СБИТ.305419.003-40 |
Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ Подробнее |
|
|
| 83 | 147-1301010 |
Радиатор Подробнее |
|
