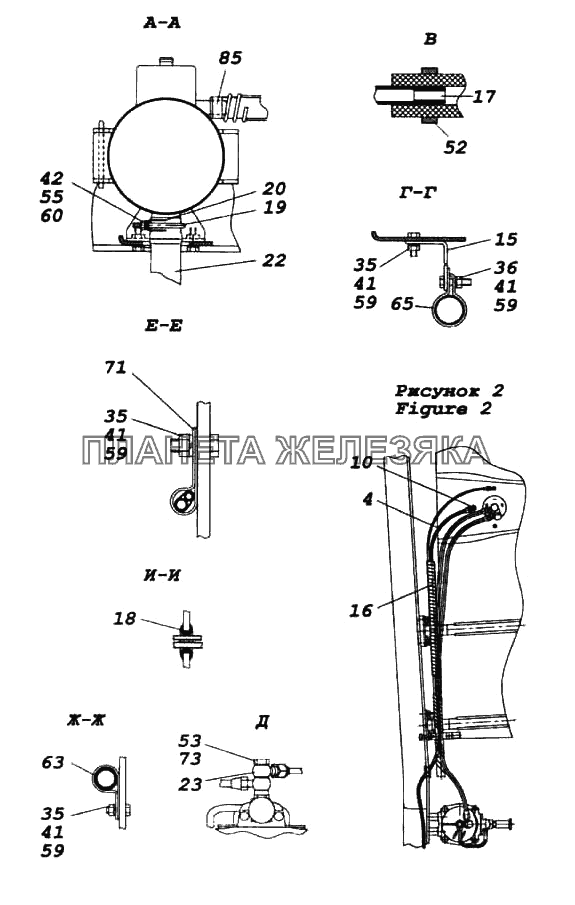

| ← Установка подогревателя 15.8106 | Установка подогревателя 14ТС-10 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6520-8106001 |
Установка подогревателя 15.8106 Подробнее |
|
||
| 6520-8106001-10 |
Установка подогревателя 15.8106 Подробнее |
|
||
| 1 | 6460-8106005 |
Установка подогревателя, электродвигателя с насосом и топливного фильтра Подробнее |
|
|
| 2 | 54115-3570327 |
Трубопровод Подробнее |
|
|
| 3 | 53205-8106032 |
Тройник (сварка) Подробнее |
|
|
| 4 | 53205-3506405 |
Трубка Подробнее |
|
|
| 4 | 53205-3506436 |
Трубка Подробнее |
|
|
| 10 | 6520-8106110 |
Топливозаборник Подробнее |
|
|
| 15 | 6520-1015092 |
Кронштейн Подробнее |
|
|
| 16 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 17 | 53205-3570030 |
Втулка Подробнее |
|
|
| 18 | 5320-3703301 |
Втулка проходная Подробнее |
|
|
| 19 | 53205-8106050 |
Хомут Подробнее |
|
|
| 20 | 53205-8106051 |
Стремянка хомута Подробнее |
|
|
| 21 | 5320-8120149 |
Оболочка шланга Подробнее |
|
|
| 22 | 6520-8106053 |
Труба выпускная Подробнее |
|
|
| 23 | 6520-8106315 |
Наконечник Подробнее |
|
|
| 35 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 36 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 41 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 42 | 1/58962/21 |
Гайка М6-6Н Подробнее |
|
|
| 53 | 1/05800/60 |
Прокладка 14х20х1,5 Подробнее |
|
|
| 55 | 1/05194/01 |
Шайба плоская 6х12х1,5 Подробнее |
|
|
| 59 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 60 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 61 | 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
|
| 62 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 63 | 853890 |
Хомут специальный Подробнее |
|
|
| 65 | 864452 |
Хомут 38,5 специальный Подробнее |
|
|
| 71 | 870920 |
Кляммер 13 Подробнее |
|
|
 |
73 | 870031 |
Болт М14х1,5-6gх50 Подробнее |
|
| 82 | 45104-9980113-90 |
Хомут ТОRRО 8-16/9-С7W1 Подробнее |
|
|
| 85 | 45104-9980108-90 |
Хомут ТОRRО 20-32/12-С7W1 Подробнее |
|
