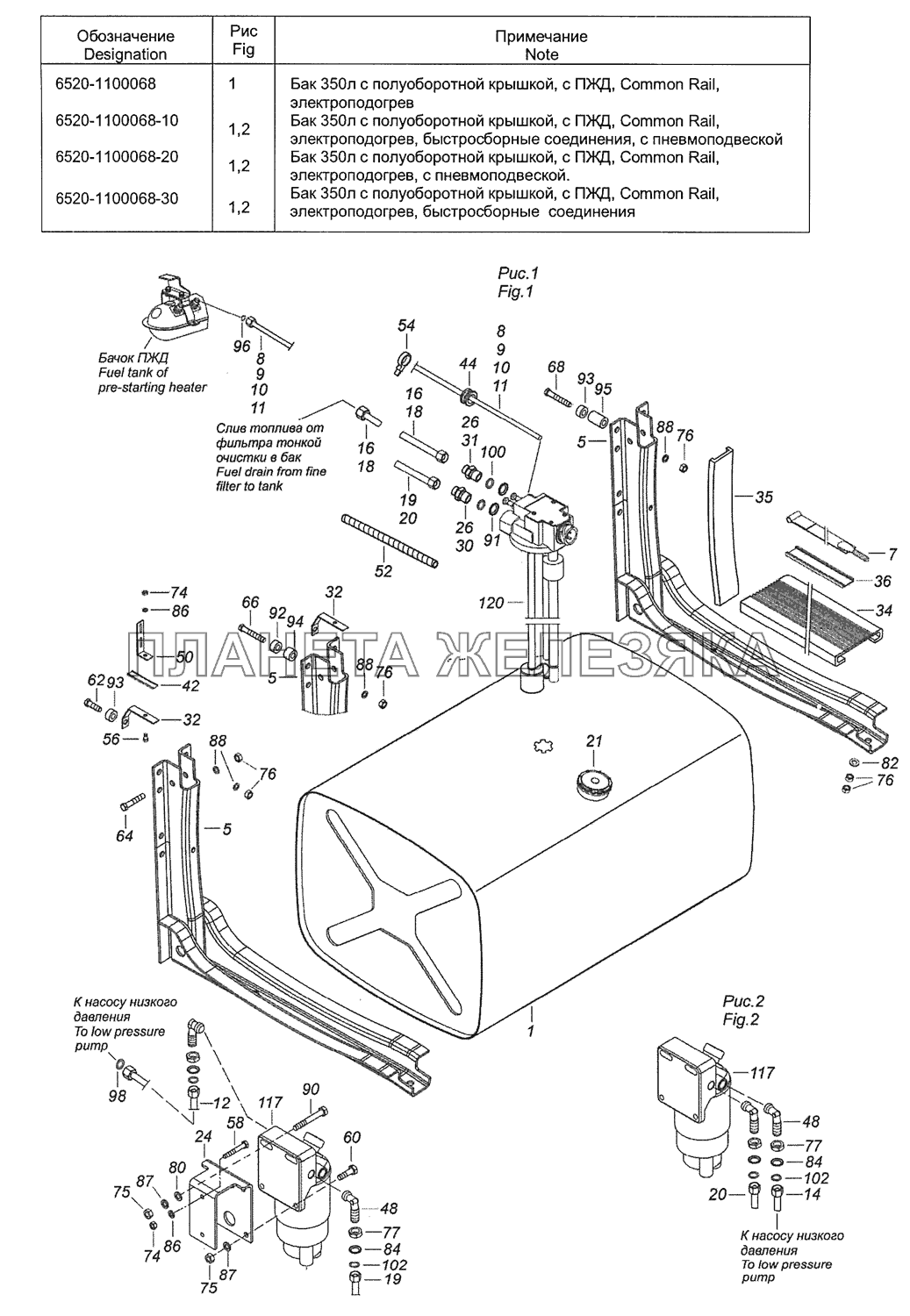

6520-1100068 Установка топливного бака, фильтра грубой очистки топлива и топливопроводов КамАЗ-6522 (Евро-4)
| ← 740.70-1022860-10 Клапан с кронштейном, штуцером и трубкой | 6520-1100068-65 Установка топливного бака, фильтра грубой очистки топлива и топливопроводов → |
/32.gif "6520-1100068 Установка топливного бака, фильтра грубой очистки топлива и топливопроводов КамАЗ-6522 (Евро-4)")
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6520-1100068 |
Установка топливного бака, фильтра грубой очистки топлива и топливопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 6520-1100068-10 |
Установка топливного бака, фильтра грубой очистки топлива и топливопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 6520-1100068-20 |
Установка топливного бака, фильтра грубой очистки топлива и топливопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 6520-1100068-30 |
Установка топливного бака, фильтра грубой очистки топлива и топливопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 864235 |
Кольцо уплотнительное усилителя Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 53215-1101010-15 |
Бак топливный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 53212-1101104-01 |
Кронштейн крепления топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 53212-1101110-01 |
Хомут крепления топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 65115-3506360-08 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 65115-3506452-08 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 65117-1104480-25 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 65117-1104360-23 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 6520-3506100 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 65115-1104100-10 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 6520-3506140 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 65115-1104140 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 6520-3506160 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 65115-1104185-10 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 53215-1103001-20 |
Установка крышки топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 6520-1105019-40 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 65117-1104039 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 6520-1104419 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 6520-1104420 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 55102-1101109-01 |
Прокладка кронштейна крепления топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 55102-1101109-02 |
Прокладка кронштейна крепления топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
36 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее
Дополнительная информация:
|
|||||||||||||||
| 42 | 53205-3506221 |
Втулка трубки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 5320-3703302 |
Втулка проходная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 5490-1104300 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 5320-3506432 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 53205-3401228 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 1/60432/21 |
Болт М8-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | 1/60434/21 |
Болт М8-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 62 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 64 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 66 | 1/55413/21 |
Болт М12х1,25-6gх75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 68 | 1/55416/21 |
Болт М12х1,25-6gх100 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 74 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 75 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 76 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 77 | 1/07266/11 |
Гайка низкая М18х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 80 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 82 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 84 | 1/05203/01 |
Шайба плоская 18х3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 86 | 1/05166/77 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 87 | 1/05168/77 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 88 | 1/05170/77 |
Шайба 12 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 90 | 853066 |
Болт М10х1,25-6gх75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 91 | 861026 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 92 | 862546 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 93 | 862547 |
Проставка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 94 | 862550 |
Проставка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 95 | 862553 |
Проставка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 96 | 864221 |
Кольцо уплотнительное толкателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 98 | 864236 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 100 | 864235 |
Кольцо уплотнительное усилителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 102 | 864275 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 110 | 45104110408790 |
Штуцер М18х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 117 | 45104140509190 |
Фильтр грубой очистки топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 120 | 45104110400900 |
Датчик уровня комбинированный с электроподогревателем топлива Подробнее
Дополнительная информация:
|
|
