| ← 6522-3500006 Установка пневмотормозов | 6522-3500006 Установка пневмотормозов → |

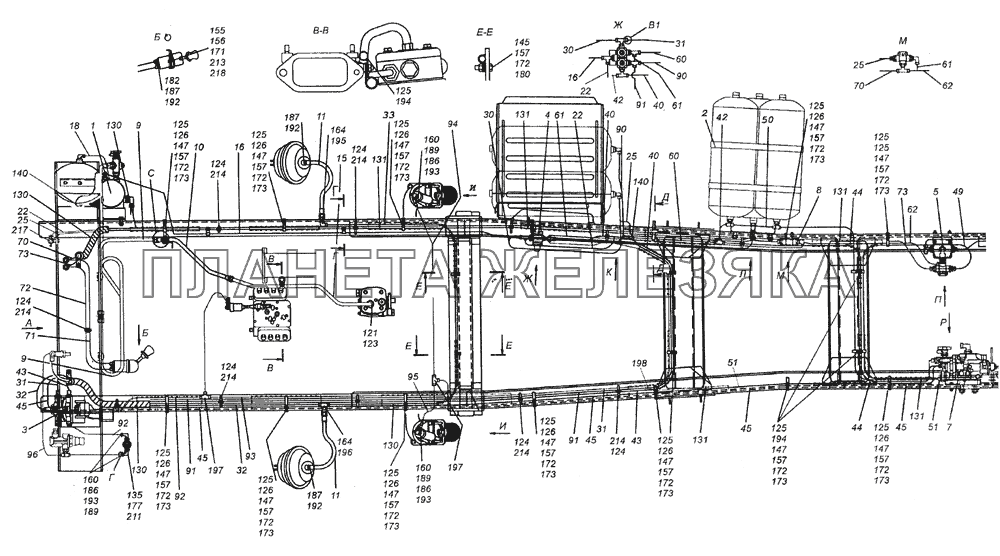

/397.gif "6522-3500006 Установка пневмотормозов КамАЗ-6522 (Euro-2, 3)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6522-3500006 |
Установка пневмотормозов Подробнее |
|
||
| 6522-3500006-46 |
Установка пневмотормозов Подробнее |
|
||
| 1 | 6520-3500011-17 |
Установка осушителя Подробнее |
|
|
| 2 | 6520-3500013 |
Установка воздушных ресиверов Подробнее |
|
|
| 3 | 65115-3500014 |
Установка тормозного крана Подробнее |
|
|
| 4 | 6520-3500015 |
Установка четырехконтурного защитного клапана Подробнее |
|
|
| 5 | 6520-3500018 |
Установка ускорительного клапана Подробнее |
|
|
| 7 | 6522-3500033 |
Установка регулятора тормозных сил Подробнее |
|
|
| 8 | 6520-3500062 |
Установка двухмагистрального клапана Подробнее |
|
|
| 9 | 6520-3506180 |
Охладитель Подробнее |
|
|
| 9 | 6520-3506180-46 |
Установка охладителя Подробнее |
|
|
| 10 | 6520-3506060 |
Шланг гибкий соединительный Подробнее |
|
|
 |
11 | 5320-3506060-10 |
Шланг гибкий Подробнее |
|
| 12 | 54112-3506060 |
Шланг гибкий Подробнее |
|
|
 |
14 | 6520-3506190 |
Трубка Подробнее |
|
 |
15 | 6520-3506190-22 |
Трубка Подробнее |
|
| 16 | 53215-3506300 |
Трубка Подробнее |
|
|
| 17 | 6520-3506192-46 |
Трубка Подробнее |
|
|
| 18 | 53205-3506046 |
Трубка Подробнее |
|
|
| 22 | 53215-3506275 |
Трубка Подробнее |
|
|
| 25 | 53205-3506300 |
Трубка Подробнее |
|
|
| 30 | 53215-3506125 |
Трубка Подробнее |
|
|
| 31 | 53215-3506620 |
Трубка Подробнее |
|
|
| 32 | 53215-3506186 |
Трубка Подробнее |
|
|
| 33 | 53215-3506222 |
Трубка Подробнее |
|
|
| 40 | 53215-3506125 |
Трубка Подробнее |
|
|
| 42 | 53215-3506150 |
Трубка Подробнее |
|
|
| 43 | 53215-3506386 |
Трубка Подробнее |
|
|
| 44 | 6520-3506160 |
Трубка Подробнее |
|
|
| 45 | 53205-3506482 |
Трубка Подробнее |
|
|
| 46 | 53215-3506101 |
Трубка в сборе Подробнее |
|
|
| 47 | 53215-3506125 |
Трубка Подробнее |
|
|
| 48 | 53215-3506040 |
Трубка Подробнее |
|
|
| 49 | 53205-3506140 |
Трубка Подробнее |
|
|
| 50 | 53215-3506030 |
Трубка Подробнее |
|
|
| 51 | 53215-3506195 |
Трубка Подробнее |
|
|
| 52 | 53215-3506060 |
Трубка Подробнее |
|
|
| 59 | 53215-3506035 |
Трубка Подробнее |
|
|
| 60 | 53215-3506125 |
Трубка Подробнее |
|
|
| 61 | 53215-3506140 |
Трубка Подробнее |
|
|
| 62 | 53215-3506090 |
Трубка в сборе Подробнее |
|
|
| 63 | 53215-3506156 |
Трубка Подробнее |
|
|
| 64 | 53215-3506125 |
Трубка Подробнее |
|
|
| 65 | 53215-3506080 |
Трубка Подробнее |
|
|
| 66 | 53215-3506060 |
Трубка Подробнее |
|
|
| 70 | 53205-3506436 |
Трубка Подробнее |
|
|
| 71 | 53205-3506105 |
Трубка подвода воздуха Подробнее |
|
|
| 72 | 53205-3506105 |
Трубка подвода воздуха Подробнее |
|
|
| 73 | 53205-3506563 |
Трубка Подробнее |
|
|
| 90 | 6520-3506390 |
Трубка Подробнее |
|
|
| 91 | 53205-3506465 |
Трубка Подробнее |
|
|
| 92 | 53205-3506120 |
Трубка Подробнее |
|
|
| 93 | 53205-3570162 |
Трубка Подробнее |
|
|
| 94 | 6520-3570194 |
Трубка Подробнее |
|
|
| 95 | 6520-3570196 |
Трубка Подробнее |
|
|
| 96 | 53205-3506080 |
Трубка Подробнее |
|
|
| 105 | 6460-3570014-10 |
Корпус вспомогательного тормоза с заслонкой Подробнее |
|
|
| 106 | 6460-3570100-10 |
Кронштейн Подробнее |
|
|
 |
107 | 53205-3570205 |
Трубка Подробнее |
|
| 109 | 6520-3500011-16 |
Установка блока подготовки воздуха Подробнее |
|
|
| 121 | 740-3509301 |
Прокладка Подробнее |
|
|
| 123 | 53205-3509420 |
Штуцер ввертный Подробнее |
|
|
| 124 | 53205-3401228 |
Хомут Подробнее |
|
|
| 125 | 53205-3506430 |
Втулка трубки Подробнее |
|
|
| 126 | 5320-3506432 |
Скоба Подробнее |
|
|
| 128 | 53205-8120032 |
Кронштейн Подробнее |
|
|
 |
129 | 53205-3506452 |
Штуцер проходной Подробнее |
|
| 130 | 53205-3506431 |
Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 131 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 132 | 6520-3506019 |
Кронштейн крепления шлангов Подробнее |
|
|
| 133 | 6520-3506088 |
Кронштейн Подробнее |
|
|
| 134 | 6520-3506016 |
Тройник фланцевый проходной Подробнее |
|
|
| 138 | 5320-3724049 |
Держатель заднего левого пучка проводов Подробнее |
|
|
| 139 | 5320-3724048 |
Держатель заднего правого пучка проводов Подробнее |
|
|
 |
140 | 5320-3703302 |
Втулка проходная Подробнее |
|
| 145 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 146 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 147 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 148 | 1/60440/21 |
Болт М8-6gх40 Подробнее |
|
|
| 155 | 1/33013/01 |
Винт М6-6gх16 Подробнее |
|
|
| 156 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 157 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 160 | 1/07912/11 |
Гайка низкая М12х1,5-6Н Подробнее |
|
|
| 161 | 1/07913/11 |
Гайка низкая М14х1,5-6Н Подробнее |
|
|
| 162 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
| 163 | 1/07266/11 |
Гайка низкая М18х1,5-6Н Подробнее |
|
|
 |
164 | 1/07267/11 |
Гайка низкая М20х1,5-6Н Подробнее |
|
| 171 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 172 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 173 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 177 | 1/05208/01 |
Шайба плоская 30х54 Подробнее |
|
|
| 178 | 1/07963/01 |
Шплинт разводной 3х15 Подробнее |
|
|
| 179 | 870935 |
Кляммер Подробнее |
|
|
| 180 | 853938 |
Скоба Подробнее |
|
|
| 182 | 864896 |
Штуцер ввертный Подробнее |
|
|
| 183 | 861001 |
Угольник ввертный Подробнее |
|
|
| 185 | 864898 |
Штуцер фланцевый проходной Подробнее |
|
|
 |
186 | 861022 |
Шайба 10 Подробнее |
|
 |
187 | 861023 |
Шайба Подробнее |
|
| 188 | 861035 |
Тройник Подробнее |
|
|
| 189 | 861328 |
Угольник Подробнее |
|
|
| 190 | 861004 |
Угольник Подробнее |
|
|
| 192 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 193 | 864273 |
Кольцо уплотнительное Подробнее |
|
|
| 194 | 864411-01 |
Хомут Подробнее |
|
|
| 195 | 864825 |
Угольник фланцевый проходной Подробнее |
|
|
 |
196 | 864826 |
Тройник фланцевый проходной Подробнее |
|
 |
197 | 864920 |
Тройник 6 проходной Подробнее |
|
| 198 | 864921 |
Тройник 12 проходной Подробнее |
|
|
| 199 | 864880 |
Штуцер фланцевый проходной Подробнее |
|
|
| 200 | 864892 |
Тройник ввертной симметричный Подробнее |
|
|
| 201 | 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
|
| 202 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 204 | 45104999101500 |
Кольцо 012-015-19-2-2 ГОСТ 9833-76 Подробнее |
|
|
 |
209 | 100-3537139 |
Гайка М26х1,5-6Н Подробнее |
|
| 210 | 45104351531000 |
Клапан контрольного вывода РП16-3515310 Подробнее |
|
|
| 211 | 8002-3537110 |
Кран пневматический Подробнее |
|
|
| 213 | 45104353701590 |
Кран тормозной обратного действия с ручным управлением 961.723.015.0 Подробнее |
|
|
| 214 | 2108-3401228 |
Хомут Подробнее |
|
|
| 217 | 45104351551000 |
Кран экстренного растормаживания РП16-3515510 Подробнее |
|
|
| 218 | 45104353706190 |
Кран тормозной обратного действия с ручным управлением ДРМ61А Подробнее |
|
