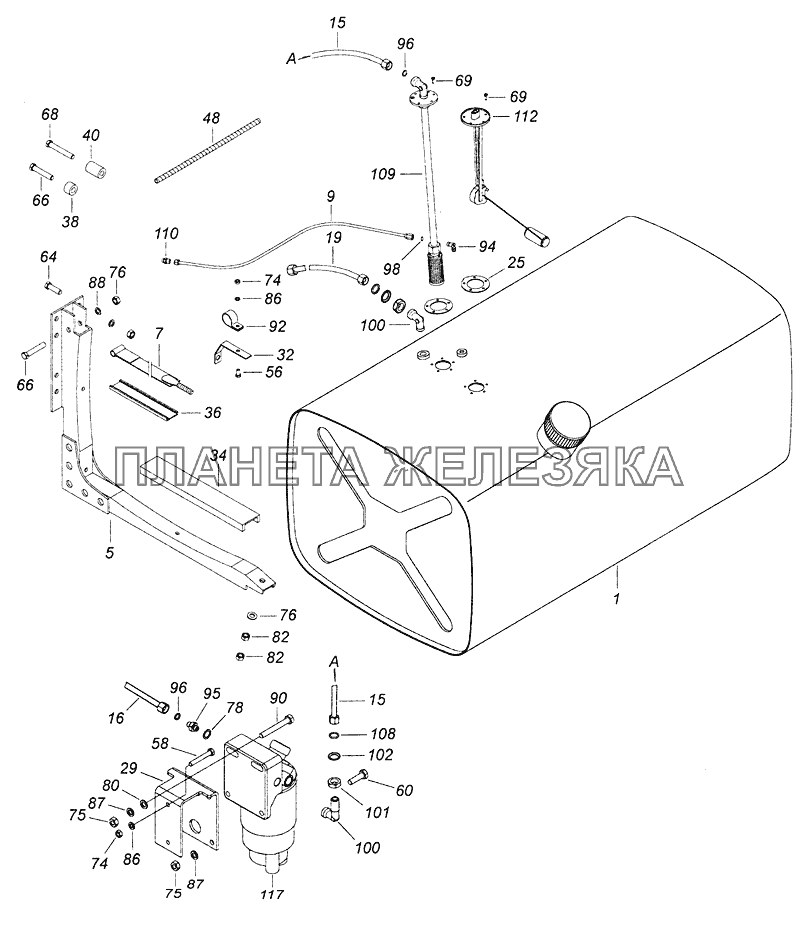

/118.gif "6520-1100035 Установка топливных баков, ФГОТ и топливопроводов КамАЗ-6522 (Euro-2, 3)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 53215-1101010-13 |
Бак топливный Подробнее |
|
| 5 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 7 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 9 | 54115-3570080 |
Трубка Подробнее |
|
|
| 15 | 53215-3506125 |
Трубка Подробнее |
|
|
| 16 | 53215-3506065 |
Трубка Подробнее |
|
|
| 19 | 53215-3506080 |
Трубка Подробнее |
|
|
 |
25 | 53215-1104138 |
Прокладка Подробнее |
|
 |
29 | 6520-1105019-40 |
Кронштейн Подробнее |
|
| 32 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
 |
34 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
 |
36 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 38 | 43118-1101119 |
Проставка Подробнее |
|
|
| 40 | 6520-1101118-10 |
Проставка Подробнее |
|
|
| 46 | 6520-1104300 |
Тройник Подробнее |
|
|
| 48 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 56 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 58 | 1/60443/21 |
Болт М8-6gх55 Подробнее |
|
|
| 60 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 64 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 66 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 68 | 1/55415/21 |
Болт М12х1,25-6gх90 Подробнее |
|
|
| 69 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 71 | 1/07912/11 |
Гайка низкая М12х1,5-6Н Подробнее |
|
|
| 74 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 75 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 76 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 78 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 80 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 82 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 86 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 87 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 88 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 90 | 853066 |
Болт М10х1,25-6gх75 Подробнее |
|
|
| 92 | 853890 |
Хомут специальный Подробнее |
|
|
| 94 | 861328 |
Угольник Подробнее |
|
|
| 95 | 853976 |
Штуцер ввертный Подробнее |
|
|
| 96 | 864273 |
Кольцо уплотнительное Подробнее |
|
|
| 98 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 99 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 100 | 861004 |
Угольник Подробнее |
|
|
| 101 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
 |
102 | 861023 |
Шайба Подробнее |
|
 |
107 | 861022 |
Шайба 10 Подробнее |
|
| 108 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 109 | 7508.451128.000-06 |
Заборник топлива с электроподогревом Подробнее |
|
|
| 110 | 864838 |
Штуцер проходной Подробнее |
|
|
| 112 | СЯМИ407611-114-02 |
Датчик указателя уровня топлива Подробнее |
|
|
| 117 | 6660462130 |
Фильтр грубой очистки топлива с подогревом PreLine 270 Подробнее |
|
