Номер детали |
Наименование детали |
|
|
|
|

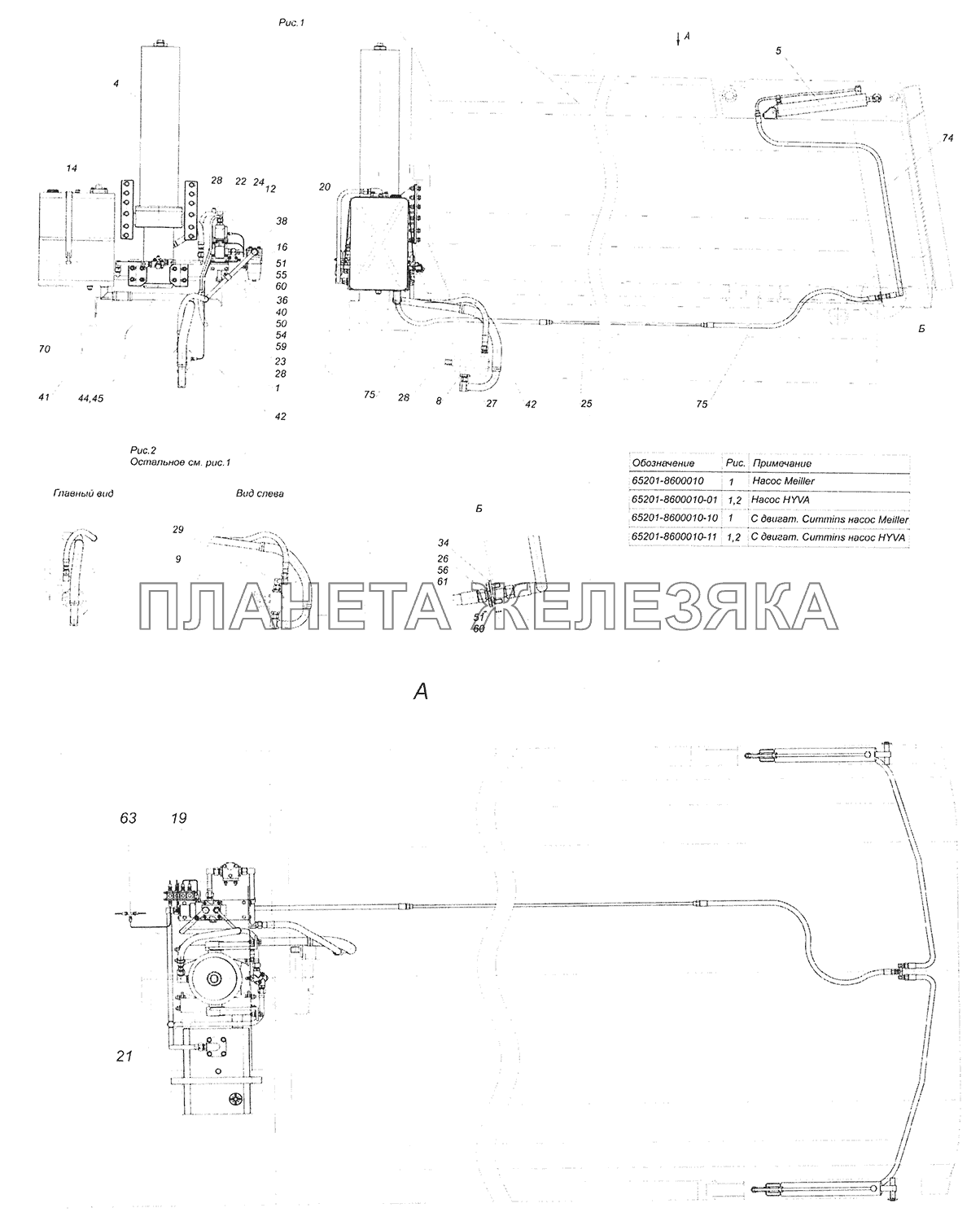

65201-8600010 |
Устройство опрокидывающее платформы
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8600 |
| Порядковый номер детали |
010 |
|
|
|
|
|
65201-8600010-01 |
Устройство опрокидывающее платформы
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8600 |
| Порядковый номер детали |
010 |
|
|
|
|
|
65201-8600010-10 |
Устройство опрокидывающее платформы
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8600 |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
65201-8600010-11 |
Устройство опрокидывающее платформы
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8600 |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
1 |
53205-3506100 |
Трубка подвода воздуха
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
2 |
| Модель |
53205 |
| Группа |
Тормоза |
| Подгруппа |
Трубопроводы пневмотормозов |
| Порядковый номер детали |
100 |
|
|
|
|
4 |
65201-8603001 |
Установка гидроцилиндра
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
001 |
|
|
|
|
5 |
6522-8603100-80 |
Установка гидроцилиндра подъема заднего борта
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
2 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Гидроподъемник |
| Порядковый номер детали |
100 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
8 |
6522-8604001-80 |
Установка фитингов насоса
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8604 |
| Порядковый номер детали |
001 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
9 |
6522-8604001-81 |
Установка фитингов насоса
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8604 |
| Порядковый номер детали |
001 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
12 |
6522-8607001-80 |
Блок управления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8607 |
| Порядковый номер детали |
001 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
65201-8608001 |
Установка бака масляного
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Бак масляный |
| Порядковый номер детали |
001 |
|
|
|
|
16 |
6522-8608110-80 |
Установка фитингов фильтра
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Бак масляный |
| Порядковый номер детали |
110 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
19 |
65201-8609040 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
040 |
|
|
|
|
20 |
6522-8609042-80 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
042 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
6522-8609044-80 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
044 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
22 |
6522-8609046-80 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
046 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
23 |
6522-8609048-80 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
048 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
24 |
6522-8609064-80 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
064 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
25 |
65201-8609066 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
066 |
|
|
|
|
26 |
6522-8609076-80 |
Тройник
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
076 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
27 |
6522-8609084-80 |
Труба низкого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
084 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
28 |
6522-8609090 |
Рукав высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
2 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
090 |
|
|
|
|
29 |
6522-8609100-80 |
Труба высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
100 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
34 |
6522-8501045-80 |
Крышка
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
045 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
36 |
6522-8607014-80 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
2 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
8607 |
| Порядковый номер детали |
014 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
38 |
53605-8608112 |
Кронштейн фильтра
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
53605 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Бак масляный |
| Порядковый номер детали |
112 |
|
|
|
|
40 |
44108-8609043 |
Скоба
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
44108 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
043 |
|
|
|
|
41 |
6522-8609116 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
116 |
|
|
|
|
42 |
6522-8609116-80 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Модель |
6522 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
116 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
44 |
65201-8609141 |
Труба низкого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
141 |
|
|
|
|
45 |
65201-8609141-81 |
Труба низкого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Модель |
65201 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Маслопроводы |
| Порядковый номер детали |
141 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
50 |
1/60434/21 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
51 |
1/13069/21 |
Болт М10х1,25-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
54 |
1/61023/11 |
Гайка М8-6Н низкая
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
55 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
11 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
56 |
1/07268/21 |
Гайка низкая М22х1,5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
59 |
1/05166/73 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
фосфатирование |
|
|
|
|
60 |
1/05168/73 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
фосфатирование |
|
|
 |
61 |
252142 |
Шайба пружинная
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
|
|
|
|
63 |
864919 |
Тройник проходной
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
70 |
45104998010490 |
Хомут ТОRRО 50-70/12С7-W1
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
4 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
499 |
|
|
|
|
74 |
45104101200400 |
Рукав высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
2 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
410 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
75 |
45104101200500 |
Рукав высокого давления
Подробнее
Дополнительная информация:
| Кол-во на "КамАЗ-65201 Евро 2-3 (65201-3902002 КД)" |
2 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
410 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
