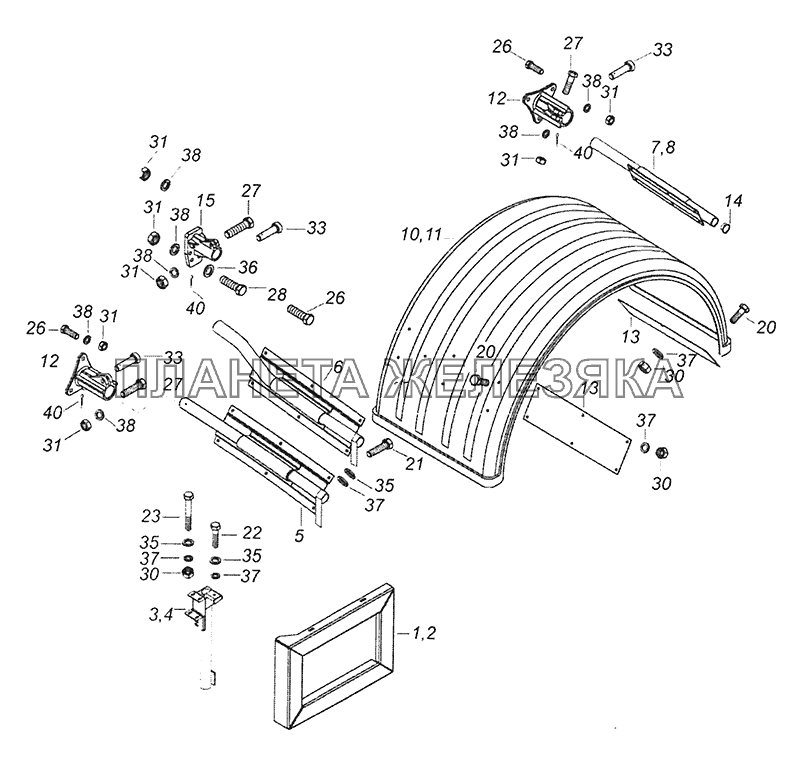

| ← 65201-8410003 Установка боковой защиты и крыльев | 65201-8411003 Установка боковой защиты и крыльев → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 65201-8410008 |
Ограждение правое Подробнее |
|
|
| 2 | 65201-8410009 |
Ограждение левое Подробнее |
|
|
| 3 | 65201-8410020 |
Стойка передняя правая Подробнее |
|
|
| 4 | 65201-8410021 |
Стойка передняя левая Подробнее |
|
|
| 5 | 65201-8410024 |
Стойка задняя правая Подробнее |
|
|
| 6 | 65201-8410025 |
Стойка задняя левая Подробнее |
|
|
| 7 | 65201-8404026-20 |
Кронштейн крыла правый Подробнее |
|
|
| 8 | 65201-8404027-20 |
Кронштейн крыла левый Подробнее |
|
|
| 10 | 65201-8404012 |
Крыло заднее №1 правое Подробнее |
|
|
| 11 | 65201-8404013 |
Крыло заднее №1 левое Подробнее |
|
|
 |
12 | 5410-8404151 |
Держатель заднего крыла Подробнее |
|
| 13 | 5325-8404319 |
Пластина Подробнее |
|
|
| 14 | 65117-8410045 |
Заглушка Подробнее |
|
|
| 15 | 65111-8410229 |
Держатель стойки левый Подробнее |
|
|
| 20 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 21 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 22 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 23 | 1/60454/21 |
Болт М8-6gх110 Подробнее |
|
|
| 26 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 27 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 28 | 1/55408/21 |
Болт М12х1,25-6gх50 Подробнее |
|
|
| 30 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 31 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 33 | 260048 |
Палец Подробнее |
|
|
| 35 | 1/26470/01 |
Шайба плоская 8,45х25х2,5 Подробнее |
|
|
| 36 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 37 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 38 | 1/05170/23 |
Шайба пружинная 12 Подробнее |
|
|
| 40 | 1/07964/01 |
Шплинт разводной 3х20 Подробнее |
|
