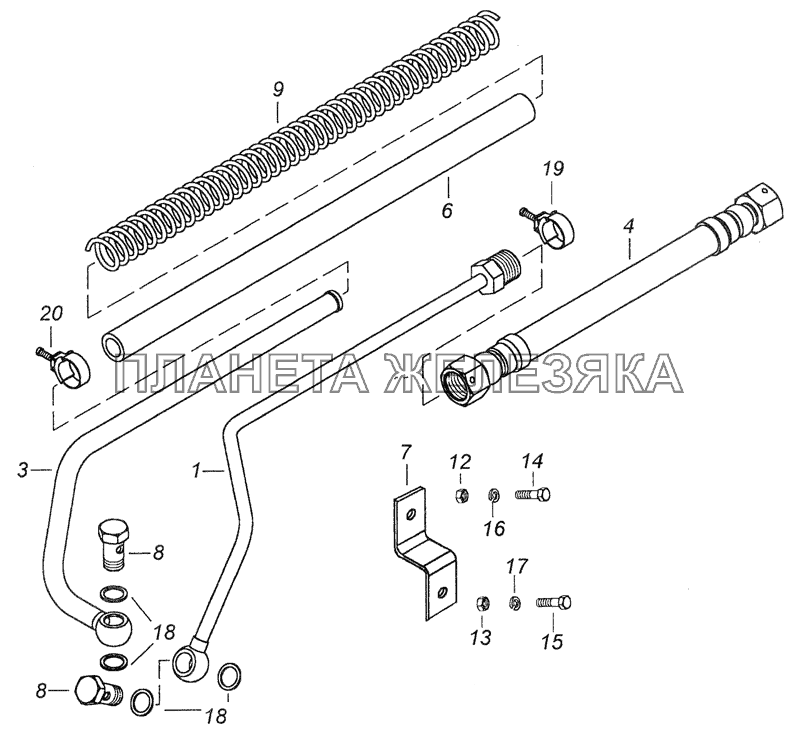

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
![]() |
1 | 6520-3408054-10 |
Труба высокого давления Подробнее |
|
3 | 6520-3408124-10 |
Труба низкого давления Подробнее |
|
|
4 | 5511-8609090-01 |
Рукав высокого давления в сборе Подробнее |
|
|
6 | 5320-3408025 |
Шланг низкого давления насоса Подробнее |
|
|
7 | 6520-3408017-10 |
Кронштейн Подробнее |
|
|
![]() |
8 | 6520-3408204 |
Болт М18х1,5 поворотный Подробнее |
|
9 | 5320-3408165 |
Чехол защитный шланга низкого давления Подробнее |
|
|
12 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
13 | 1/61036/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
14 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
15 | 1/55403/21 |
Болт М12х1,25-6gх25 Подробнее |
|
|
16 | 1/05186/77 |
Шайба пружинная 8 Подробнее |
|
|
17 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
18 | 1/02599/60 |
Прокладка 18х24х1,5 Подробнее |
|
|
19 | 864411-01 |
Хомут Подробнее |
|
|
20 | 45104998010890 |
Хомут ТОRRО20-32/12-С7W1 Подробнее |
|
