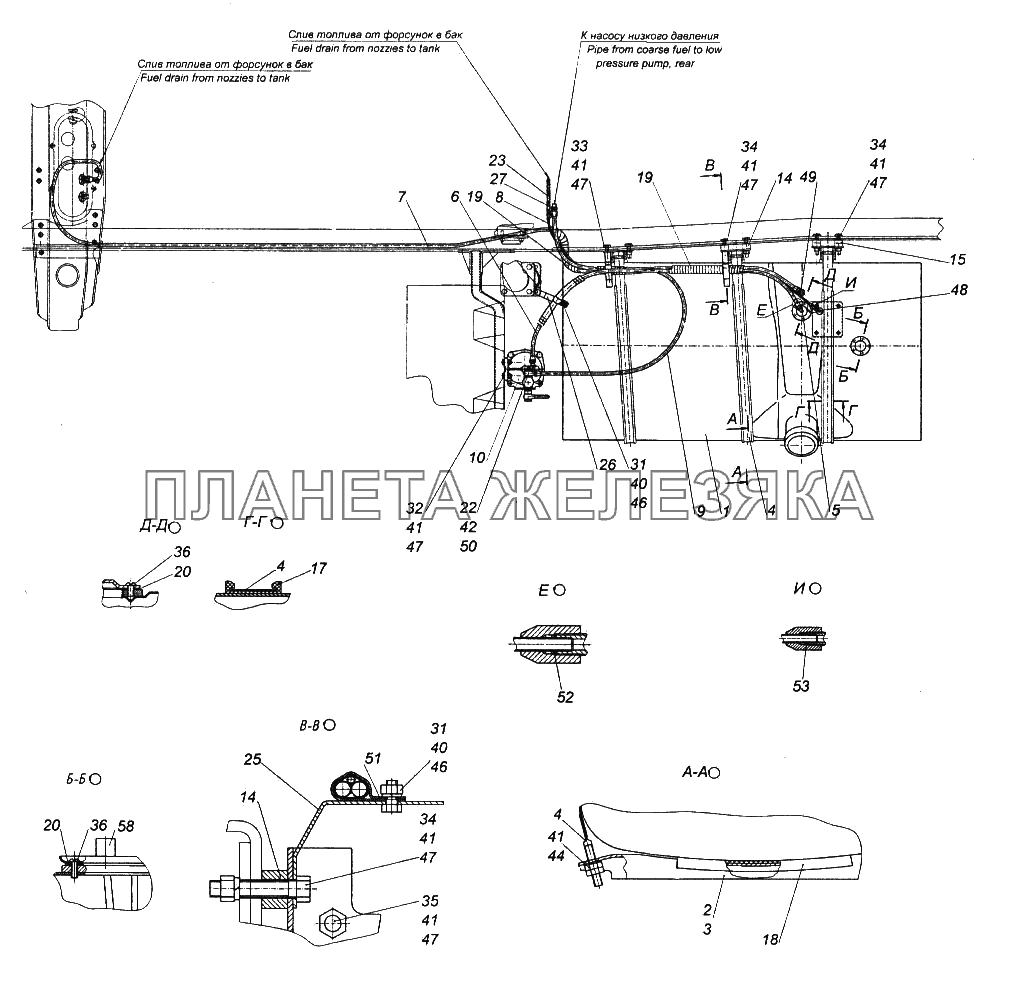

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 541121-1101010-10 |
Бак топливный Подробнее |
|
|
| 2 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 3 | 53212-1101104-10 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 4 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 5 | 65116-1104012 |
Трубка приемная с фильтром Подробнее |
|
|
| 6 | 53215-3506130 |
Трубка Подробнее |
|
|
| 7 | 53215-3506357 |
Трубка Подробнее |
|
|
| 8 | 53205-3570120 |
Трубка в сборе Подробнее |
|
|
| 9 | 53215-3506140 |
Трубка Подробнее |
|
|
| 10 | 7406.1105010-10 |
Фильтр грубой очистки с насосом предпусковой прокачки топлива Подробнее |
|
|
| 14 | 43118-1101119 |
Проставка Подробнее |
|
|
| 15 | 43118-1101119-10 |
Проставка Подробнее |
|
|
 |
17 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
 |
18 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
| 19 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
 |
20 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 22 | 541121-1104274 |
Наконечник Подробнее |
|
|
| 23 | 5320-1101159 |
Рукав соединительный топливных трубопроводов Подробнее |
|
|
| 25 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 26 | 6460-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 27 | 6520-1104018-14 |
Штуцер Подробнее |
|
|
| 31 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 32 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 33 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 34 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 36 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 40 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 41 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 42 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 44 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 46 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 47 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 48 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 49 | 864823 |
Угольник ввертный Подробнее |
|
|
| 50 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 51 | 853890 |
Хомут специальный Подробнее |
|
|
| 52 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 53 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 58 | СЯМИ407611-114-02 |
Датчик указателя уровня топлива Подробнее |
|
