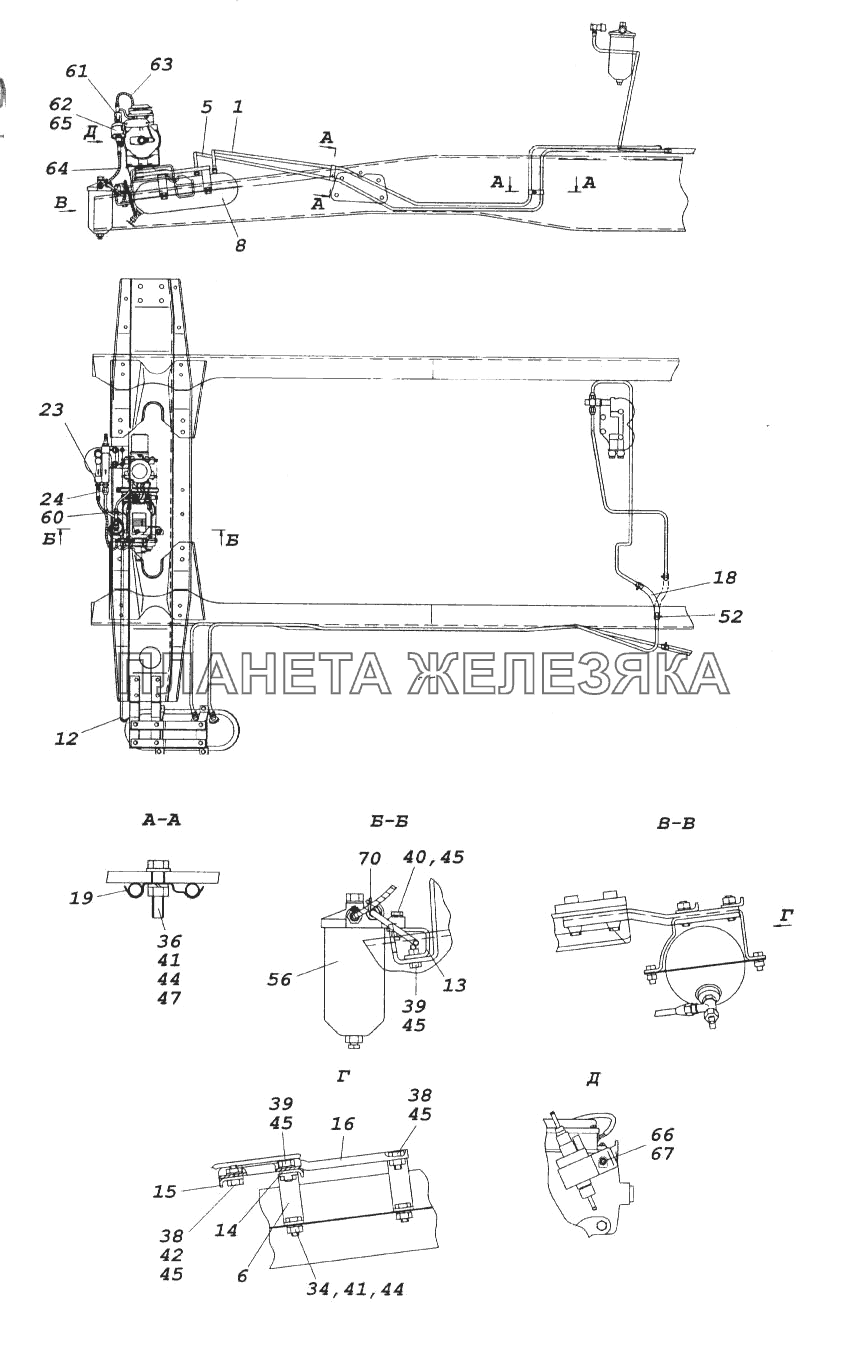

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 53205-1015564-10 |
Трубка подводящая Подробнее |
|
|
| 5 | 53205-1015570 |
Трубка сливная в сборе Подробнее |
|
|
| 6 | 53205-1015684 |
Кронштейн (сварка) Подробнее |
|
|
| 8 | 5320-8106262 |
Бачок топливный Подробнее |
|
|
| 12 | 53205-8106810 |
Трубка подводящая в сборе Подробнее |
|
|
| 13 | 53205-8106815 |
Кронштейн фильтра (сварка) Подробнее |
|
|
| 14 | 53205-1015282 |
Угольник правый Подробнее |
|
|
| 15 | 53205-1015283 |
Угольник левый Подробнее |
|
|
| 16 | 5320-1015615 |
Угольник продольный Подробнее |
|
|
| 18 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 19 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 23 | 5350-1015421 |
Штуцер Подробнее |
|
|
| 24 | 53205-8106422 |
Штуцер Подробнее |
|
|
| 34 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 36 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 38 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 39 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 40 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 41 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 42 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 44 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 45 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 47 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 52 | 1/01688/90 |
Хомут 19 в сборе Подробнее |
|
|
 |
56 | 433101-1015630-01 |
Фильтр тонкой очистки топлива жидкостного подогревателя Подробнее |
|
| 60 | 45104998010390 |
Хомут ТОRRО 32-50/12-С7W1 Подробнее |
|
|
| 61 | 45104810645107 |
Топливный насос 10ТС451.012.00.00.000 Подробнее |
|
|
| 62 | 45104810645108 |
Хомут 10ТС451.00.00.00.004 Подробнее |
|
|
| 63 | 45104810645109 |
Топливопровод 10ТС451.08.00.00.000 Подробнее |
|
|
| 64 | 45104810645110 |
Топливопровод 10ТС451.08.00.00.000-10 Подробнее |
|
|
| 65 | 45104810645112 |
Амортизатор 10ТС 451.00.00.00.005 Подробнее |
|
|
| 66 | Болт М8-6gх16.58.016 |
Болт М8-6gх16.58.016 Подробнее |
|
|
| 67 | Шайба 8.65Г.016 |
Шайба 8.65Г.016 Подробнее |
|
|
| 68 | Шайба 6.65Г.016 |
Шайба 6.65Г.016 Подробнее |
|
|
| 70 | 2108-3401228 |
Хомут Подробнее |
|
