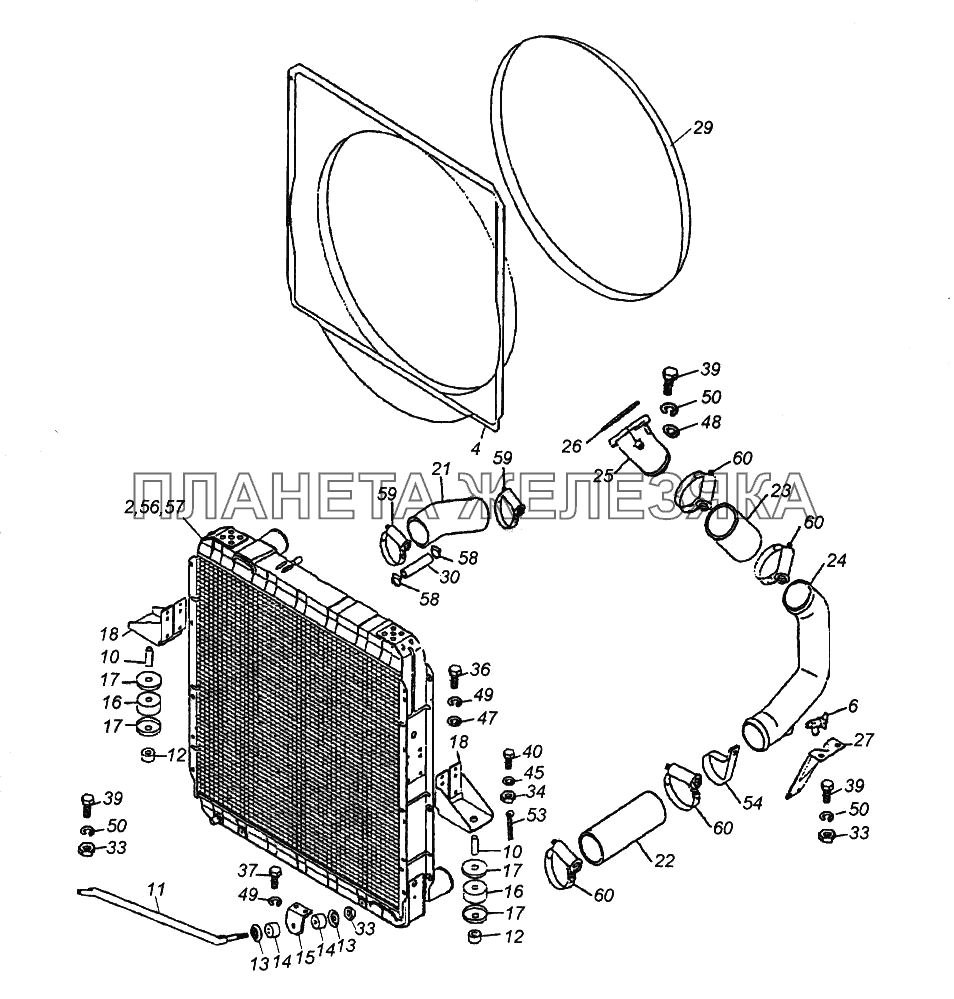

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
2 | 54115-1301010-10 |
Радиатор в сборе Подробнее |
|
| 4 | 54115-1309010-20 |
Кожух вентилятора Подробнее |
|
|
| 6 | 5320-8105010-01 |
Кран сливной в сборе Подробнее |
|
|
 |
10 | 5320-1302031 |
Втулка распорная Подробнее |
|
| 11 | 65115-1302034 |
Тяга крепления радиатора Подробнее |
|
|
| 12 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 13 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
| 14 | 5320-1302040 |
Буфер тяги крепления радиатора Подробнее |
|
|
| 15 | 54115-1302047 |
Кронштейн Подробнее |
|
|
 |
16 | 5320-1302060 |
Подушка подвески радиатора Подробнее |
|
| 17 | 5320-1302062 |
Чашка подвески радиатора Подробнее |
|
|
 |
18 | 54115-1302077-10 |
Кронштейн подвески радиатора Подробнее |
|
 |
21 | 5320-1303010 |
Рукав Подробнее |
|
| 22 | 54115-1303026 |
Рукав Подробнее |
|
|
 |
23 | 5320-1303027 |
Рукав Подробнее |
|
| 24 | 5320-1303028 |
Колено подводящего патрубка водяного трубопровода Подробнее |
|
|
 |
25 | 54115-1303058-10 |
Патрубок подводящий водяного трубопровода Подробнее |
|
 |
26 | 5320-1303063 |
Прокладка подводящего патрубка Подробнее |
|
| 27 | 54115-1303079-01 |
Кронштейн крепления колена подводящего трубопровода Подробнее |
|
|
| 29 | 54115-1309015-10 |
Уплотнитель кожуха вентилятора Подробнее |
|
|
| 30 | 5320-1311063-01 |
Рукав от радиатора к бачку Подробнее |
|
|
| 31 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 33 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 34 | 250977 |
Гайка М12х1,25-6Н ОСТ 37.001.108-93 Подробнее |
|
|
| 36 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 37 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 39 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
 |
40 | 853032 |
Болт М12х1,25-6gх65 Подробнее |
|
| 42 | 853062 |
Болт М8-6gх45 Подробнее |
|
|
| 45 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее |
|
|
| 47 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 48 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 49 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 50 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 53 | 1/07336/01 |
Шплинт 3х25 Подробнее |
|
|
| 54 | 853897 |
Хомут 75 Подробнее |
|
|
| 56 | 146.1301010-10ГЧ |
Радиатор Подробнее |
|
|
| 57 | 146.1301010-11 |
Радиатор ТУ 4591-042-00232182-1997 Подробнее |
|
|
| 58 | 45 104 998 010 190 |
Хомут ТОRRО16-27/12-С7W1 Подробнее |
|
|
| 59 | 45 104 998 010 590 |
Хомут ТОRRО60-80/12-С7W1 Подробнее |
|
|
| 60 | 45 101 998 010 690 |
Хомут ТОRRО70-90/12-С7W1 Подробнее |
|
