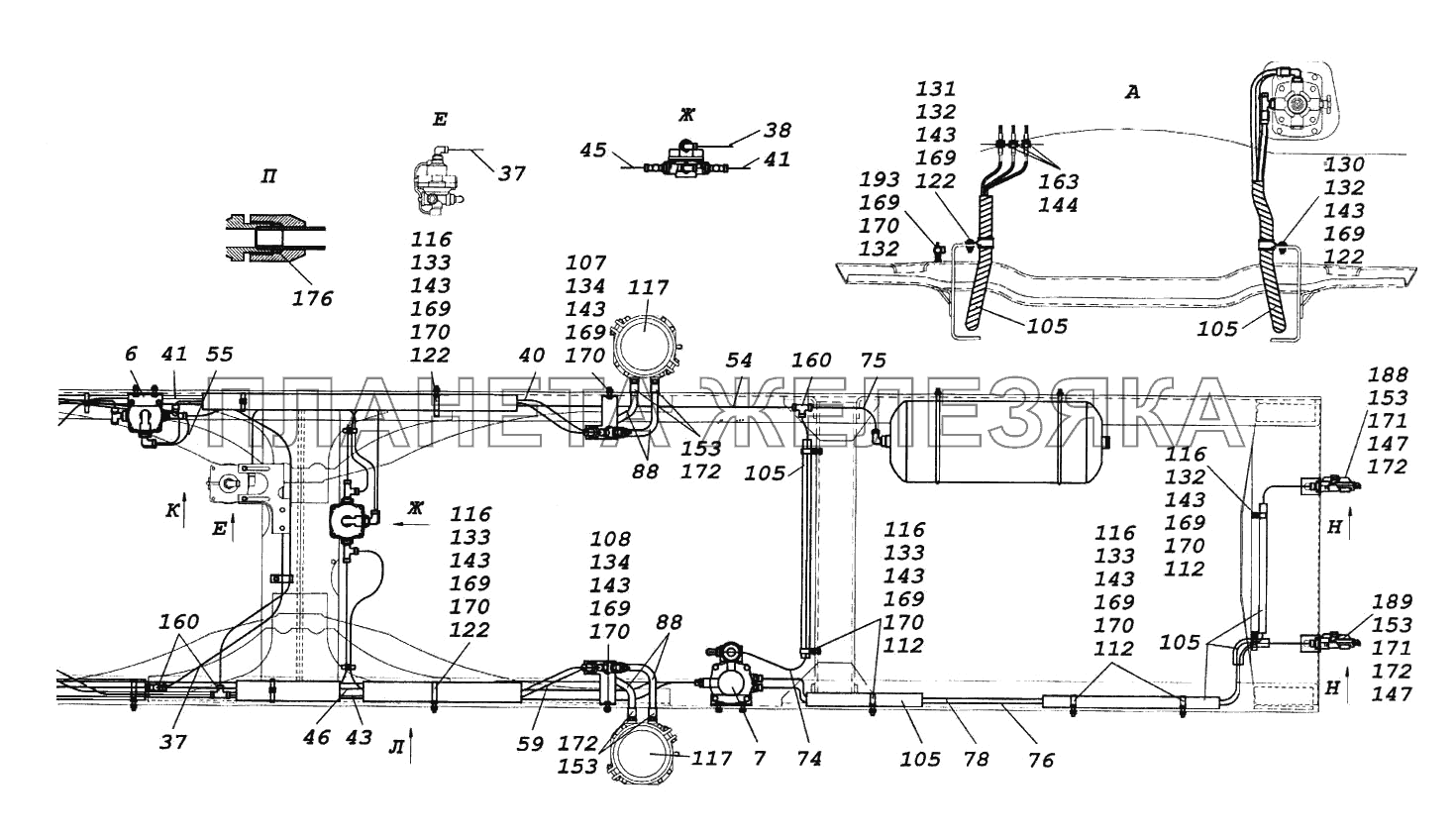

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 65115-3500011 |
Установка блока подготовки воздуха Подробнее |
|
|
| 3 | 65117-3500013 |
Установка воздушных ресиверов Подробнее |
|
|
| 4 | 6520-3500014 |
Установка двухсекционного тормозного крана Подробнее |
|
|
| 5 | 5320-3500015-10 |
Установка четырехконтурного защитного клапана Подробнее |
|
|
| 6 | 5320-3500018-10 |
Установка ускорительных клапанов Подробнее |
|
|
| 7 | 5320-3500022-10 |
Установка клапанов управления тормозами прицепа Подробнее |
|
|
| 8 | 54112-3500033 |
Установка регулятора тормозных сил Подробнее |
|
|
| 10 | 5320-3500062-10 |
Установка двухмагистрального клапана Подробнее |
|
|
| 11 | 6520-3506060 |
Шланг гибкий соединительный Подробнее |
|
|
| 13 | 43118-3506180 |
Установка охладителя Подробнее |
|
|
 |
14 | 65115-3506190 |
Трубка Подробнее |
|
| 17 | 65115-3506198 |
Трубка Подробнее |
|
|
| 19 | 65115-3506206-20 |
Трубка Подробнее |
|
|
| 20 | 53205-3506600 |
Трубка Подробнее |
|
|
| 21 | 53215-3506137 |
Трубка Подробнее |
|
|
| 22 | 53215-3506396 |
Трубка Подробнее |
|
|
| 23 | 53215-3506101 |
Трубка в сборе Подробнее |
|
|
| 24 | 53215-3506101 |
Трубка в сборе Подробнее |
|
|
| 25 | 53215-3506130 |
Трубка Подробнее |
|
|
| 26 | 53205-3506708 |
Трубка Подробнее |
|
|
| 31 | 53215-3506022 |
Трубка Подробнее |
|
|
| 32 | 53215-3506065 |
Трубка Подробнее |
|
|
| 33 | 53215-3506130 |
Трубка Подробнее |
|
|
| 34 | 53215-3506340 |
Трубка Подробнее |
|
|
| 35 | 53205-3506708 |
Трубка Подробнее |
|
|
| 37 | 53205-3506105 |
Трубка подвода воздуха Подробнее |
|
|
| 38 | 53205-3506085 |
Трубка Подробнее |
|
|
| 40 | 53215-3506076 |
Трубка Подробнее |
|
|
| 41 | 53215-3506130 |
Трубка Подробнее |
|
|
| 43 | 53215-3506090 |
Трубка в сборе Подробнее |
|
|
| 44 | 53215-3506150 |
Трубка Подробнее |
|
|
| 45 | 53215-3506386 |
Трубка Подробнее |
|
|
| 46 | 53205-3506168 |
Трубка Подробнее |
|
|
| 53 | 53215-3506386 |
Трубка Подробнее |
|
|
| 54 | 53215-3506420 |
Трубка Подробнее |
|
|
| 55 | 53215-3506076 |
Трубка Подробнее |
|
|
| 56 | 53215-3506055 |
Трубка Подробнее |
|
|
| 57 | 53215-3506125 |
Трубка Подробнее |
|
|
| 58 | 53215-3506137 |
Трубка Подробнее |
|
|
| 59 | 53215-3506110 |
Трубка Подробнее |
|
|
| 60 | 53215-3506055 |
Трубка Подробнее |
|
|
| 61 | 53205-3506600 |
Трубка Подробнее |
|
|
| 64 | 53205-3506080 |
Трубка Подробнее |
|
|
| 68 | 53205-3506710 |
Трубка Подробнее |
|
|
| 71 | 53205-3506992 |
Трубка Подробнее |
|
|
| 74 | 53215-3506065 |
Трубка Подробнее |
|
|
| 75 | 53215-3506030 |
Трубка Подробнее |
|
|
| 76 | 53215-3506214 |
Трубка Подробнее |
|
|
| 78 | 53215-3506180 |
Трубка Подробнее |
|
|
| 85 | 5320-3506390-10 |
Трубка Подробнее |
|
|
| 88 | 5320-3606060-10 |
Шланг гибкий Подробнее |
|
|
| 104 | 53205-3506431 |
Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 105 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 107 | 5320-3506088-10 |
Кронштейн крепления шлангов Подробнее |
|
|
| 108 | 5320-3506089-10 |
Кронштейн крепления шлангов Подробнее |
|
|
| 112 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
 |
113 | 5320-3506091 |
Тройник фланцевый проходной Подробнее |
|
| 114 | 5320-3506091-10 |
Тройник фланцевый проходной Подробнее |
|
|
| 116 | 5320-3506432 |
Скоба Подробнее |
|
|
| 117 | 5320-3519119 |
Крышка Подробнее |
|
|
| 118 | 5320-3521019-10 |
Кронштейн Подробнее |
|
|
| 119 | 740-1003439 |
Кольцо уплотнительное Подробнее |
|
|
| 122 | 53205-3506430 |
Втулка трубки Подробнее |
|
|
| 123 | 53205-8120032 |
Кронштейн Подробнее |
|
|
| 125 | 740-3509301 |
Прокладка Подробнее |
|
|
| 126 | 53205-3509420 |
Штуцер ввертный Подробнее |
|
|
 |
127 | 53205-3506452 |
Штуцер проходной Подробнее |
|
| 130 | 5320-3727048 |
Держатель правый Подробнее |
|
|
| 131 | 5320-3727049 |
Держатель левый Подробнее |
|
|
| 132 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 133 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 134 | 1/60440/21 |
Болт М8-6gх40 Подробнее |
|
|
| 139 | 1/33013/11 |
Винт М6-6gх16 Подробнее |
|
|
| 142 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 143 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 144 | 1/07913/11 |
Гайка низкая М14х1,5-6Н Подробнее |
|
|
| 147 | 1/07266/11 |
Гайка низкая М18х1,5-6Н Подробнее |
|
|
 |
148 | 1/07267/11 |
Гайка низкая М20х1,5-6Н Подробнее |
|
| 153 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 160 | 864921 |
Тройник 12 проходной Подробнее |
|
|
| 161 | 853938 |
Скоба Подробнее |
|
|
| 163 | 864898 |
Штуцер фланцевый проходной Подробнее |
|
|
| 164 | 864825 |
Угольник фланцевый проходной Подробнее |
|
|
| 168 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 169 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 170 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
 |
171 | 861339 |
Штуцер фланцевый проходной Подробнее |
|
 |
172 | 861023 |
Шайба Подробнее |
|
 |
173 | 861024 |
Шайба Подробнее |
|
| 175 | 853978 |
Штуцер ввертный Подробнее |
|
|
| 176 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 177 | 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
|
| 178 | 864880 |
Штуцер фланцевый проходной Подробнее |
|
|
 |
179 | 853974 |
Штуцер ввертный Подробнее |
|
| 182 | 864411-01 |
Хомут Подробнее |
|
|
 |
183 | 100-3515310 |
Клапан контрольного вывода в сборе Подробнее |
|
| 186 | 4.51044Е+13 |
Кран тормозной обратного действия с ручным управлением 961.723.100.0 Подробнее |
|
|
| 188 | 6022-3521110-10 |
Головка соединительная автоматическая Подробнее |
|
|
| 189 | 6023-3521111-10 |
Головка соединительная автоматическая Подробнее |
|
|
 |
193 | 16-3515510 |
Кран экстренного растормаживания в сборе Подробнее |
|
| 195 | 2108-3401228 |
Хомут Подробнее |
|
