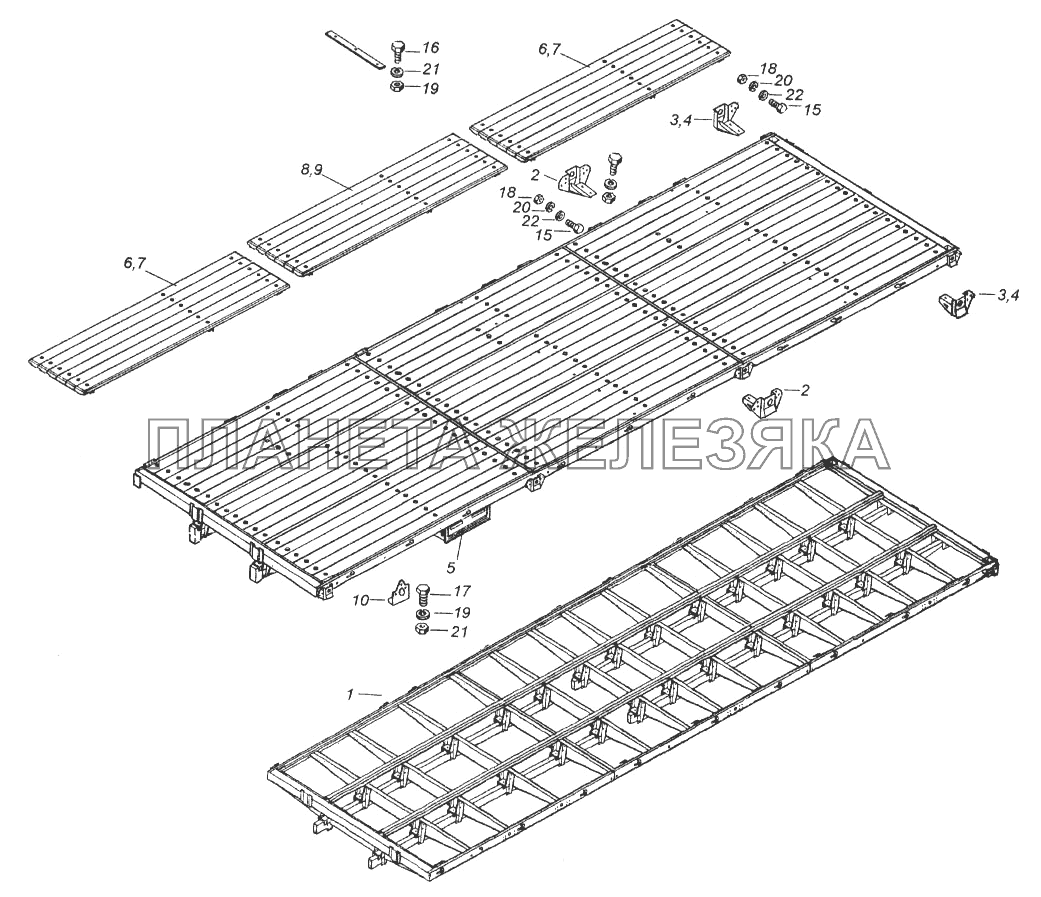

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 65117-8501016-70 |
Каркас основания платформы Подробнее |
|
|
| 2 | 53215-8502022-70 |
Упор средней стойки Подробнее |
|
|
| 3 | 53215-8502030-70 |
Упор передней правой стойки Подробнее |
|
|
| 4 | 53215-8502031-70 |
Упор передней левой стойки Подробнее |
|
|
| 5 | 53215-8507010-70 |
Ящик платформы Подробнее |
|
|
| 6 | 65117-8522030-70 |
Щит пола №1 средний Подробнее |
|
|
| 7 | 65117-8522031-70 |
Щит пола №1 крайний Подробнее |
|
|
| 8 | 65117-8522040-70 |
Щит пола №2 средний Подробнее |
|
|
| 9 | 65117-8522041-70 |
Щит пола №2 крайний Подробнее |
|
|
| 10 | 65117-8521114-70 |
Угольник фиксирующий верхний Подробнее |
|
|
| 15 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 16 | 1/59707/31 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 17 | 1/59716/21 |
Болт М10х1,25-6gх90 Подробнее |
|
|
| 18 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 19 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 20 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 21 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 22 | 1/26427/01 |
Шайба плоская 8,45х12х1 Подробнее |
|
