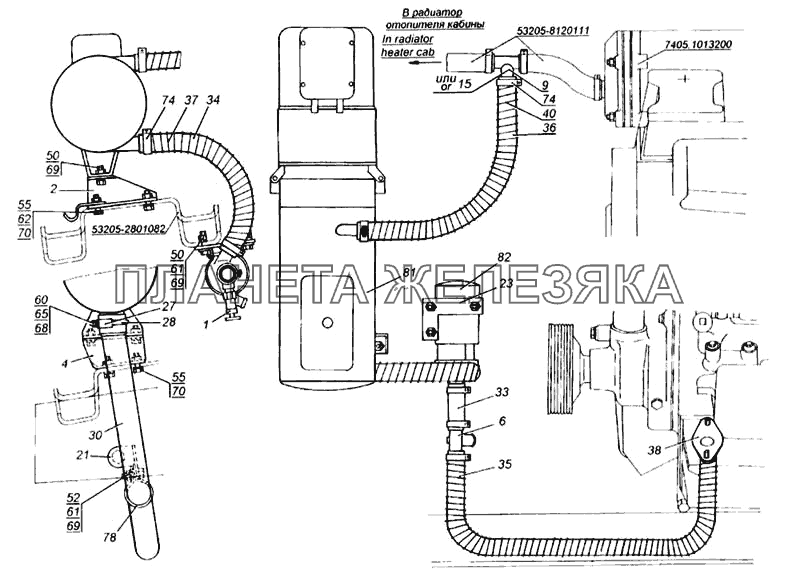

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53205-8120111 |
Шланг отопителя подводящий в сборе Подробнее |
|
||
 |
1 | 5320-8105010 |
Кран сливной в сборе Подробнее |
|
| 2 | 53205-8106019 |
Кронштейн левый (сварка) Подробнее |
|
|
| 2 | 53205-8106019 |
Кронштейн левый (сварка) Подробнее |
|
|
| 2 | 53205-8106019-10 |
Кронштейн левый (сварка) Подробнее |
|
|
| 2 | 53205-8106019-10 |
Кронштейн левый (сварка) Подробнее |
|
|
| 4 | 53205-8106021 |
Кронштейн правый (сварка) Подробнее |
|
|
| 4 | 53205-8106021 |
Кронштейн правый (сварка) Подробнее |
|
|
| 4 | 53205-8106021-10 |
Кронштейн правый (сварка) Подробнее |
|
|
| 4 | 53205-8106021-10 |
Кронштейн правый (сварка) Подробнее |
|
|
| 6 | 53205-8106025 |
Тройник Подробнее |
|
|
| 9 | 53205-8106032 |
Тройник (сварка) Подробнее |
|
|
| 9 | 53205-8106032 |
Тройник (сварка) Подробнее |
|
|
| 15 | 53205-8120018 |
Труба подводящая отопления с термоизоляцией в сборе Подробнее |
|
|
| 15 | 53205-8120018 |
Труба подводящая отопления с термоизоляцией в сборе Подробнее |
|
|
| 21 | 53205-8106044 |
Кронштейн крепления выхлопной трубы Подробнее |
|
|
| 23 | 53205-8106046 |
Кронштейн насоса Подробнее |
|
|
| 27 | 53205-8106050 |
Хомут Подробнее |
|
|
| 28 | 53205-8106051 |
Стремянка хомута Подробнее |
|
|
| 30 | 53205-8106053 |
Труба выпускная Подробнее |
|
|
| 30 | 53205-8106053 |
Труба выпускная Подробнее |
|
|
| 30 | 53205-8106053-10 |
Труба выпускная Подробнее |
|
|
| 30 | 53205-8106053-10 |
Труба выпускная Подробнее |
|
|
| 33 | 53205-8106056 |
Рукав Подробнее |
|
|
| 34 | 53205-8106057 |
Рукав Подробнее |
|
|
| 35 | 53205-8106058 |
Рукав Подробнее |
|
|
| 36 | 53205-8106059 |
Рукав Подробнее |
|
|
| 37 | 53205-8106060 |
Оболочка Подробнее |
|
|
 |
38 | 53205-8106065 |
Штуцер подводящий Подробнее |
|
| 40 | 5320-8120144 |
Оболочка заднего подводящего шланга Подробнее |
|
|
| 50 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 52 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 55 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 60 | 1/58962/21 |
Гайка М6-6Н Подробнее |
|
|
| 61 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 62 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 65 | 1/05194/01 |
Шайба плоская 6х12х1,5 Подробнее |
|
|
| 68 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 69 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 70 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 74 | 1/01690/90 |
Хомут 25 Подробнее |
|
|
| 74 | 1/01690/90 |
Хомут 25 Подробнее |
|
|
| 78 | 864452 |
Хомут 38,5 специальный Подробнее |
|
|
| 81 | 15.8106000-02 |
Подогреватель жидкостный в сборе Подробнее |
|
|
| 82 | 35.3730010 |
Электродвигатель с насосом в сборе Подробнее |
|
