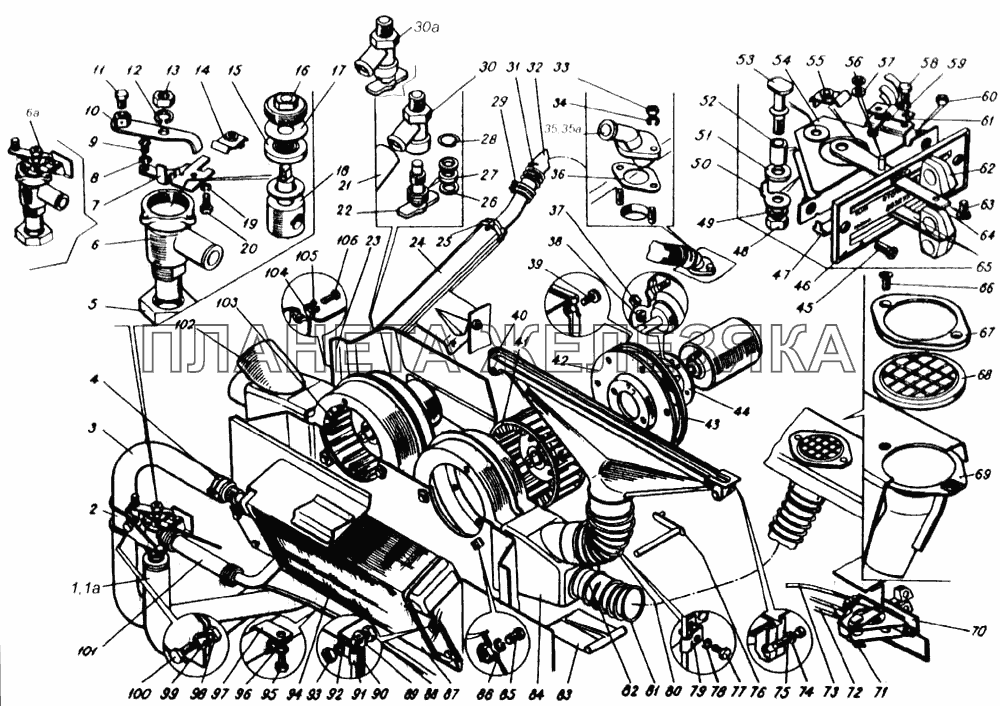

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5320-8120110 |
Шланг подводящий средний в сборе Подробнее |
|
|
| 2 | 5320-8120167 |
Скоба отводящего шланга Подробнее |
|
|
| 3 | 53205-8120132 |
Шланг отопителя отводящий в сборе Подробнее |
|
|
| 4 | 1/21710/90 |
Хомут в сборе L=310 Подробнее |
|
|
| 5 | 1/07269/11 |
Гайка М24х1,5-6Н Подробнее |
|
|
| 6 | 5320-8105165 |
Корпус крана отопления Подробнее |
|
|
| 7 | 5320-8105199 |
Кронштейн прижима Подробнее |
|
|
| 8 | 1/11967/77 |
Шайба пружинная Подробнее |
|
|
| 9 | 1/32718/01 |
Винт М4-6gх8 Подробнее |
|
|
| 10 | 5320-8105260 |
Рычаг крана в сборе Подробнее |
|
|
| 11 | 853013 |
Болт М5-6gх10 Подробнее |
|
|
| 12 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 13 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 14 | 5320-8109055 |
Прижим оболочки тяги Подробнее |
|
|
| 15 | 5320-8105231 |
Уплотнитель Подробнее |
|
|
| 16 | 5320-8105271 |
Втулка Подробнее |
|
|
| 17 | 852501 |
Шайба уплотнительная Подробнее |
|
|
| 18 | 5320-8105269 |
Пробка Подробнее |
|
|
| 19 | 1/1 1954/70 |
Шайба пружинная Подробнее |
|
|
| 20 | 853013 |
Болт М5-6gх10 Подробнее |
|
|
| 21 | 5320-8120063 |
Шланг сливной Подробнее |
|
|
| 22 | 5320-8105015 |
Пробка крана Подробнее |
|
|
| 23 | 5320-8118101-01 |
Кожух Подробнее |
|
|
| 24 | 5320-8120018 |
Трубка отводящая в сборе Подробнее |
|
|
| 25 | 1/21710/90 |
Хомут в сборе L=310 Подробнее |
|
|
| 26 | 5320-81015032 |
Шайба Подробнее |
|
|
| 27 | 5320-8105039 |
Сальник Подробнее |
|
|
| 28 | 5320-8105038 |
Кольцо замочное Подробнее |
|
|
| 29 | 1/01690/90 |
Хомут 25 Подробнее |
|
|
| 30 | 5320-8105013 |
Корпус сливного крана Подробнее |
|
|
| 31 | 5320-8120149 |
Оболочка шланга Подробнее |
|
|
| 32 | 5320-8120111 |
Шланг отопителя подводящий Подробнее |
|
|
| 33 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 34 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 35 | 5320-8120019 |
Патрубок отбора воды Подробнее |
|
|
| 36 | 5320-8120023 |
Прокладка патрубка Подробнее |
|
|
| 37 | 1/58964/11 |
Гайка М5-6Н Подробнее |
|
|
| 38 | 1/37461/01 |
Винт М6-6gх8 Подробнее |
|
|
| 39 | 1/32740/01 |
Винт М5-6gх12 Подробнее |
|
|
| 40 | 5320-8102030 |
Сопло обдува в сборе Подробнее |
|
|
| 41 | 5320-8118069 |
Колесо рабочее с электродвигателем в сборе Подробнее |
|
|
| 42 | 5320-8118092 |
Фланец крепления электродвигателя в сборе Подробнее |
|
|
| 43 | 5320-8118093 |
Кольцо фланца Подробнее |
|
|
 |
44 | 5320-8118085 |
Прокладка электродвигателя Подробнее |
|
| 45 | 1/32742/01 |
Винт М5-6gх16 Подробнее |
|
|
| 46 | 5320-8109229 |
Шкала Подробнее |
|
|
| 47 | 5320-8109053 |
Планка Подробнее |
|
|
| 48 | 251645 |
Гайка М8-6Н ОСТ 37.001.197-75 Подробнее |
|
|
| 49 | 853633 |
Шайба волнистая 8,2 Подробнее |
|
|
| 50 | 5320-8109051 |
Разделитель рычагов Подробнее |
|
|
| 51 | 1/26467 |
Шайба Подробнее |
|
|
| 52 | 5320-8109049 |
Втулка оси Подробнее |
|
|
| 53 | 5320-8109048 |
Ось рычага Подробнее |
|
|
| 54 | 5320-8109022 |
Корпус в сборе Подробнее |
|
|
| 55 | 5320-8109055 |
Прижим оболочки тяги Подробнее |
|
|
| 56 | 2101-3402068 |
Шайба стопорная Подробнее |
|
|
| 57 | 1/05192/01 |
Шайба плоская 4х9 Подробнее |
|
|
| 58 | 853013 |
Болт М5-6gх10 Подробнее |
|
|
| 59 | 1/11954/70 |
Шайба 5 пружинная Подробнее |
|
|
| 60 | 1/40898/01 |
Гайка М5-6Н Подробнее |
|
|
| 61 | 5320-8109137 |
Прижим троса Подробнее |
|
|
| 62 | 5320-8109044 |
Ручка Подробнее |
|
|
| 63 | 231550 |
Винт Подробнее |
|
|
| 64 | 5320-8109226 |
Рычаг в сборе Подробнее |
|
|
| 65 | 5320-8109210 |
Рычаг в сборе Подробнее |
|
|
| 66 | 1/33112/01 |
Винт М5-6gх20 Подробнее |
|
|
| 67 | 5320-8102047 |
Фланец крепления распределителя Подробнее |
|
|
| 68 | 5320-8102026-01 |
Распределитель Подробнее |
|
|
| 69 | 5320-8102050 |
Патрубок подводящий в сборе Подробнее |
|
|
 |
70 | 5320-8109020-10 |
Привод управления отоплением Подробнее |
|
| 71 | 5320-8109114 |
Трос управления правой заслонкой в сборе Подробнее |
|
|
| 72 | 5320-8109240 |
Трос управления левой заслонкой в сборе Подробнее |
|
|
| 73 | 5320-8109354 |
Трос управления краном отопителя в сборе Подробнее |
|
|
| 74 | 1/05193/01 |
Шайба плоская 5,45х10х1 Подробнее |
|
|
| 75 | 1/03899/01 |
Винт М6-6gх25 Подробнее |
|
|
| 76 | 5320-8101282 |
Ось заслонки в сборе Подробнее |
|
|
| 77 | 853013 |
Болт М5-6gх10 Подробнее |
|
|
| 78 | 1/11954/70 |
Шайба 5 пружинная Подробнее |
|
|
| 79 | 5320-8109365 |
Прижим троса Подробнее |
|
|
| 80 | 5320-8102056-01 |
Шланг обдува ветрового стекла Подробнее |
|
|
| 81 | 5320-8102077 |
Шланг обдува бокового стекла Подробнее |
|
|
| 81 | 5320-8102077-01 |
Шланг обдува бокового стекла Подробнее |
|
|
| 82 | 853853 |
Хомут Подробнее |
|
|
| 83 | 5320-8101277-01 |
Заслонка распределителя Подробнее |
|
|
| 84 | 5320-8101257 |
Распределитель левый в сборе Подробнее |
|
|
| 85 | 1/32760/01 |
Винт М6-6gх12 Подробнее |
|
|
| 86 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
 |
87 | 5320-8101060 |
Радиатор отопителя в сборе Подробнее |
|
| 88 | 1/09022/21 |
Болт ТЕМ6-6gх16 Подробнее |
|
|
| 89 | 1/05194/01 |
Шайба плоская 6х12х1,5 Подробнее |
|
|
| 90 | 5320-8101023 |
Уплотнитель кожуха Подробнее |
|
|
| 91 | 1/04187/00 |
Закрытая скоба троса Подробнее |
|
|
| 92 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 93 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 94 | 5320-8101079 |
Уплотнитель радиатора Подробнее |
|
|
| 95 | 1/60431/21 |
Болт М8-6gх14 Подробнее |
|
|
| 96 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 97 | 5320-8120165 |
Скоба Подробнее |
|
|
| 98 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 99 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 100 | 1/09022/21 |
Болт ТЕМ6-6gх16 Подробнее |
|
|
| 100 | 53205-8120111 |
Шланг отопителя подводящий в сборе Подробнее |
|
|
| 101 | 5320-8120143 |
Шланг отопителя передний Подробнее |
|
|
| 102 | 5320-8101259 |
Распределитель Подробнее |
|
|
| 103 | 5320-8118069 |
Колесо рабочее с электродвигателем в сборе Подробнее |
|
|
| 104 | 1/05193/01 |
Шайба плоская 5,45х10х1 Подробнее |
|
|
| 105 | 1/11954/70 |
Шайба 5 пружинная Подробнее |
|
|
| 106 | 1/32740/01 |
Винт М5-6gх12 Подробнее |
|
|
| 600 | 5320-8105160 |
Кран отопления в сборе Подробнее |
|
|
 |
3000 | 5320-8105010 |
Кран сливной в сборе Подробнее |
|
| 3500 | 53205-8120019 |
Патрубок Подробнее |
|
