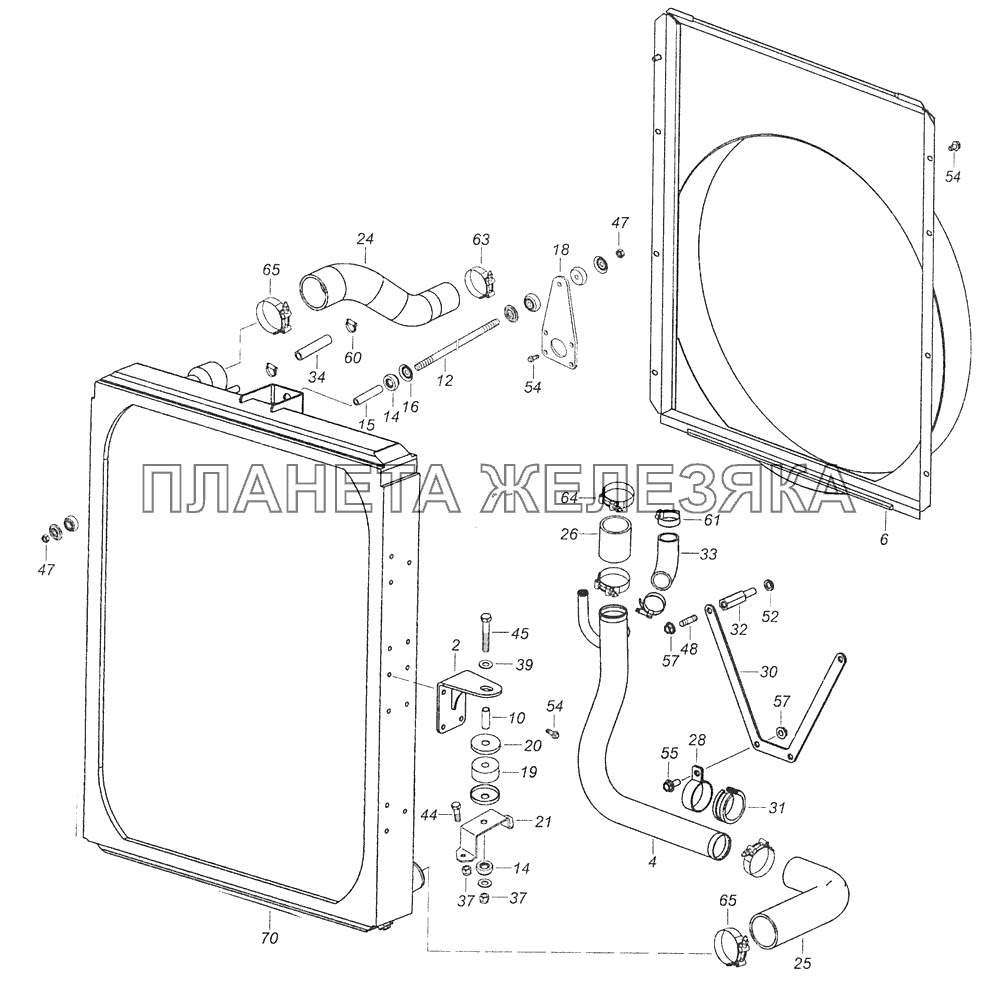

| ← 65115-1300023-20 Установка радиатора | 7406.1303002 Установка водяных труб → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 65115-1302079-28 |
Кронштейн крепления радиатора Подробнее |
|
|
| 4 | 65115-1303028-80 |
Труба подводящая Подробнее |
|
|
| 6 | 65115-1309012-28 |
Кожух вентилятора Подробнее |
|
|
| 10 | 6520-1302031 |
Втулка распорная Подробнее |
|
|
| 12 | 65115-1302035-28 |
Тяга радиатора Подробнее |
|
|
| 14 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 15 | 65115-1302037 |
Втулка распорная тяги Подробнее |
|
|
| 16 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
| 18 | 65115-1302047-28 |
Кронштейн тяги радиатора задний Подробнее |
|
|
 |
19 | 5320-1302060 |
Подушка подвески радиатора Подробнее |
|
| 20 | 5320-1302062 |
Чашка подвески радиатора Подробнее |
|
|
| 21 | 65115-1302077-28 |
Скоба подвески радиатора Подробнее |
|
|
 |
24 | 65115-1303010-28 |
Рукав Подробнее |
|
 |
25 | 53605-1303026 |
Рукав Подробнее |
|
 |
26 | 54115-1303027-29 |
Рукав Подробнее |
|
| 28 | 6560-1303076 |
Хомут Подробнее |
|
|
| 30 | 65115-1303078-30 |
Кронштейн Подробнее |
|
|
| 31 | 5297-1303079 |
Прокладка хомута Подробнее |
|
|
| 32 | 65115-1303179 |
Стойка Подробнее |
|
|
 |
33 | 5320-1311049-01 |
Рукав Подробнее |
|
| 34 | 5320-1311063-02 |
Рукав Подробнее |
|
|
| 37 | 251647 |
Гайка М12х1,25-6Н ОСТ 37.001.197-97 Подробнее |
|
|
| 39 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее |
|
|
| 44 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 45 | 1/55413/21 |
Болт М12х1,25-6gх75 Подробнее |
|
|
| 47 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 48 | 1/35461/31 |
Шпилька М10х1,25х20х20 Подробнее |
|
|
| 52 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 54 | 45104991008100 |
Болт М8-6gх16 Подробнее |
|
|
| 55 | 45104991006900 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 57 | 45104993014300 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 60 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
|
| 61 | 45104998011290 |
Хомут TORRO 30-45/12-C7W1 Подробнее |
|
|
| 63 | 45104998010492 |
Хомут Подробнее |
|
|
| 64 | 45104998011093 |
Хомут с Т-образным Болт ом 300200225 Подробнее |
|
|
| 65 | 45104998010593 |
Хомут Подробнее |
|
|
| 70 | 45104130101122 |
Радиатор Подробнее |
|
