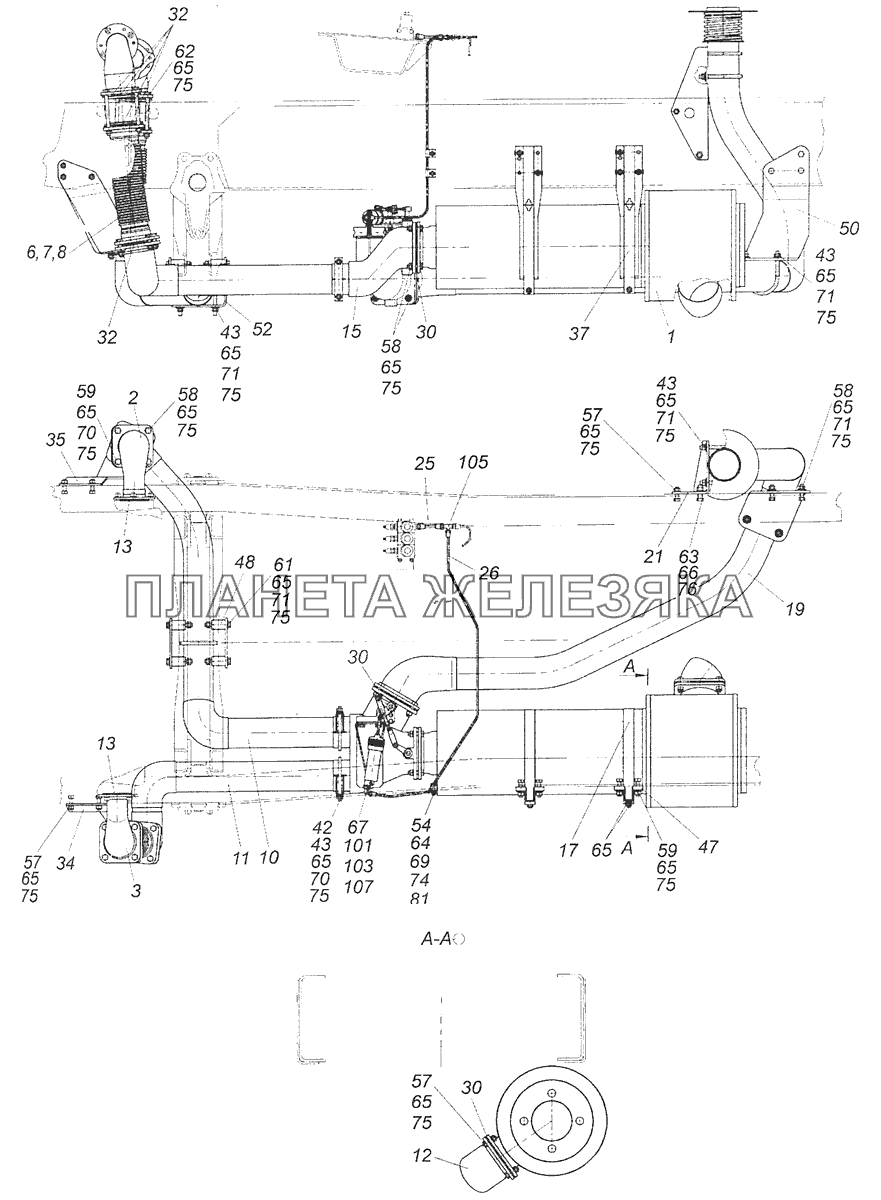

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 6520-1201010 |
Глушитель выпуска Подробнее |
|
 |
2 | 54115-1203010-10 |
Патрубок приемный (сварка) Подробнее |
|
 |
3 | 54115-1203010-50 |
Патрубок приемный Подробнее |
|
 |
6 | 54115-1203012-01 |
Металлорукав Подробнее |
|
| 7 | 54115-1203012-02 |
Металлорукав Подробнее |
|
|
| 8 | 54115-1203012-03 |
Металлорукав Подробнее |
|
|
| 10 | 65115-1203013-12 |
Труба правая Подробнее |
|
|
 |
11 | 65115-1203014-12 |
Труба левая Подробнее |
|
| 12 | 43255-1203015 |
Патрубок выпускной Подробнее |
|
|
| 13 | 53215-1203023-01 |
Прокладка Подробнее |
|
|
| 15 | 65115-1203035-10 |
Коробка переключения газов Подробнее |
|
|
 |
17 | 54115-1203047 |
Хомут Подробнее |
|
| 19 | 65115-1203048-12 |
Труба обогрева платформы Подробнее |
|
|
| 21 | 65115-1203069-12 |
Кронштейн Подробнее |
|
|
| 25 | 65115-1203201 |
Трубка Подробнее |
|
|
| 26 | 65115-1203202-12 |
Трубка Подробнее |
|
|
 |
30 | 54115-1203020 |
Прокладка Подробнее |
|
 |
32 | 54115-1203023 |
Прокладка Подробнее |
|
| 34 | 54115-1203030-50 |
Кронштейн левой трубы Подробнее |
|
|
| 35 | 54115-1203031-40 |
Кронштейн правой трубы Подробнее |
|
|
| 37 | 54115-1203041-01 |
Кронштейн глушителя Подробнее |
|
|
 |
42 | 54115-1203060 |
Хомут Подробнее |
|
 |
43 | 54115-1203061 |
Стремянка Подробнее |
|
| 47 | 54115-1203083 |
Проставка Подробнее |
|
|
| 48 | 6460-1203080-10 |
Проставка Подробнее |
|
|
| 50 | 65115-1203183-12 |
Кронштейн Подробнее |
|
|
| 52 | 65115-1203184-12 |
Кронштейн Подробнее |
|
|
| 54 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 57 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 58 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 59 | 1/12347/21 |
Болт М10х1,25-6gх45 Подробнее |
|
|
| 61 | 1/58888/21 |
Болт М10х1,25-6gх70 Подробнее |
|
|
| 62 | 1/59724/31 |
Болт М10х1,25-6gх130 Подробнее |
|
|
| 63 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 64 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 65 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 66 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 67 | 1/07912/11 |
Гайка низкая М12х1,5-6Н Подробнее |
|
|
| 69 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
|
| 70 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 71 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 74 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 75 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 76 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 81 | 853931 |
Скоба Подробнее |
|
|
 |
101 | 861022 |
Шайба 10 Подробнее |
|
| 103 | 861328 |
Угольник Подробнее |
|
|
| 105 | 861366 |
Тройник проходной Подробнее |
|
|
| 107 | 864204 |
Кольцо уплотнительное Подробнее |
|
