| ← 5320-3500062-10 Установка двухмагистрального клапана | 65115-3500070-82 Тормоз вспомогательный и его привод → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53205-3500070-03 |

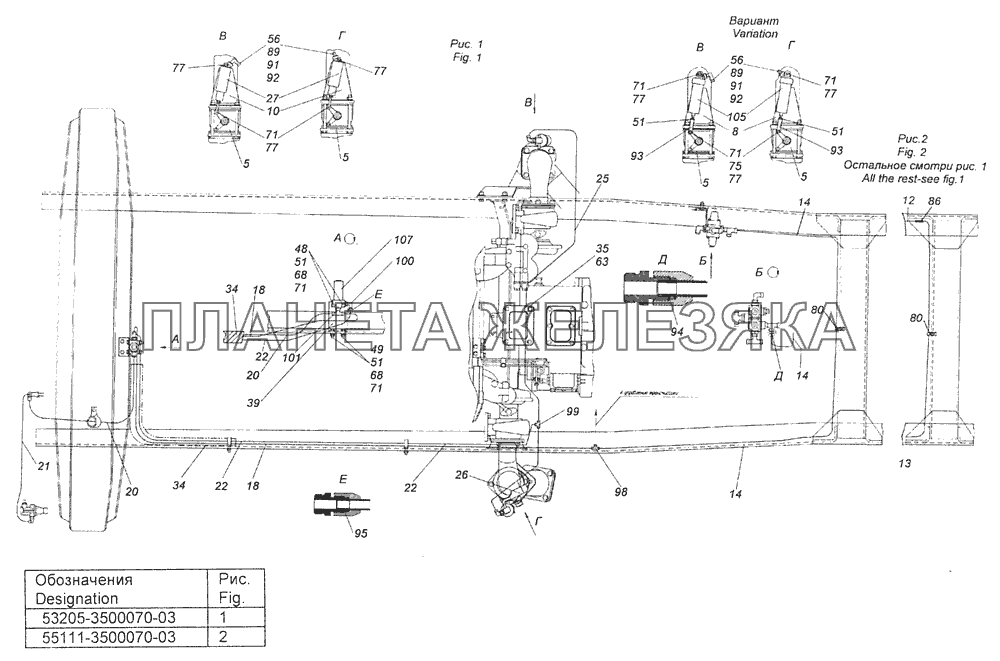

Тормоз вспомогательный и его привод Подробнее |
|
||
| 55111-3500070-03 |
Тормоз вспомогательный и его привод Подробнее |
|
||
| 5 | 6460-3570014-10 |
Корпус вспомогательного тормоза с заслонкой Подробнее |
|
|
| 8 | 6460-3570100 |
Кронштейн Подробнее |
|
|
| 10 | 6460-3570100-10 |
Кронштейн Подробнее |
|
|
| 12 | 53205-3506046 |
Трубка Подробнее |
|
|
| 13 | 53205-3506161 |
Трубка Подробнее |
|
|
| 14 | 53205-3506205 |
Трубка Подробнее |
|
|
| 18 | 53205-3506268 |
Трубка Подробнее |
|
|
| 20 | 53205-3506195 |
Трубка Подробнее |
|
|
| 21 | 53205-3506060 |
Трубка Подробнее |
|
|
| 22 | 53205-3570172 |
Трубка подвода воздуха в сборе Подробнее |
|
|
| 25 | 65115-3570194 |
Трубка Подробнее |
|
|
| 26 | 65115-3570196-20 |
Трубка Подробнее |
|
|
| 27 | 53205-3570205 |
Трубка Подробнее |
|
|
| 34 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 35 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
| 39 | 53205-3570119-41 |
Кронштейн Подробнее |
|
|
| 48 | 1/60445/21 |
Болт М8-6gх65 Подробнее |
|
|
| 49 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 51 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 51 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 56 | 1/07912/11 |
Гайка низкая М12х1,5-6Н Подробнее |
|
|
| 63 | 1/04181/01 |
Закрытая скоба 1-6 Подробнее |
|
|
| 68 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 71 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 71 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 75 | 853784-01 |
Палец Подробнее |
|
|
| 77 | 1/07963/01 |
Шплинт разводной 3х15 Подробнее |
|
|
| 80 | 853922 |
Скоба Подробнее |
|
|
| 86 | 853975 |
Штуцер 8 проходной Подробнее |
|
|
 |
89 | 861022 |
Шайба 10 Подробнее |
|
| 91 | 861328 |
Угольник Подробнее |
|
|
| 92 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
 |
93 | 863400 |
Вилка Подробнее |
|
| 94 | 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
|
| 95 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 98 | 864919 |
Тройник проходной Подробнее |
|
|
 |
99 | 864920 |
Тройник 6 проходной Подробнее |
|
| 100 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 101 | 864892 |
Тройник ввертной симметричный Подробнее |
|
|
 |
105 | 100-3570210 |
Цилиндр управления заслонкой в сборе Подробнее |
|
| 107 | 45104354200200 |
Клапан электромагнитный 7Д3.254.022 Подробнее |
|
