Номер детали |
Наименование детали |
|
|
|
1 |
65115-8500020-80 |
Платформа
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
1 |
| Модель |
65115 |
| Группа |
Платформа |
| Подгруппа |
Платформа в сборе |
| Порядковый номер детали |
020 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
5511-8501125 |
Стопор
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
2 |
| Модель |
5511 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
125 |
|
|
 |
3 |
5511-8601144 |
Амортизатор в сборе
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
4 |
| Примечание |
Нет |
| Модель |
5511 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
144 |
|
|
|
|
|
|
6 |
5511-8601125 |
Ось шарнира
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
2 |
| Модель |
5511 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
125 |
|
|
|
|
8 |
5511-8601127 |
Палец
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
2 |
| Примечание |
Нет |
| Модель |
5511 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
127 |
|
|
|
|
9 |
5511-8601147 |
Пластина регулировочная
Подробнее
Дополнительная информация:
| Примечание |
Нет |
| Модель |
5511 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
147 |
|
|
|
|
10 |
5511-8601148 |
Пластина регулировочная
Подробнее
Дополнительная информация:
| Примечание |
Нет |
| Модель |
5511 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
148 |
|
|
|
|
11 |
5511-8601127-10 |
Палец
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
2 |
| Примечание |
Нет |
| Модель |
5511 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
127 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
12 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
15 |
1/05168/70 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
12 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
без покрытия |
|
|
|
|
16 |
1/05202/01 |
Шайба плоская 16,8х28х3
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
17 |
1/07969/01 |
Шплинт 3,7х25
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
18 |
864006 |
Масленка 1.3.Ц6хр.ГОСТ 19853-74
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
2 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
|
|
20 |
5511-8601144-10 |
Амортизатор платформы
Подробнее
Дополнительная информация:
| Кол-во на "65115-8600001-50, 65115-8600001-60, 65115-8600001-70, 65115-8600001-80" |
4 |
| Примечание |
Нет |
| Модель |
5511 |
| Группа |
Механизм опрокидывающий платформы автомобиля-самосвала |
| Подгруппа |
Надрамник платформы |
| Порядковый номер детали |
144 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|

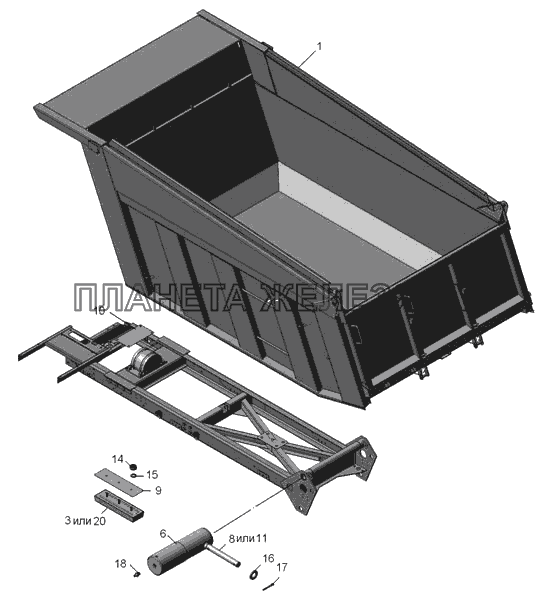

/24.gif "65115-8500008-80 Установка платформы КамАЗ-65115 (2009)")
