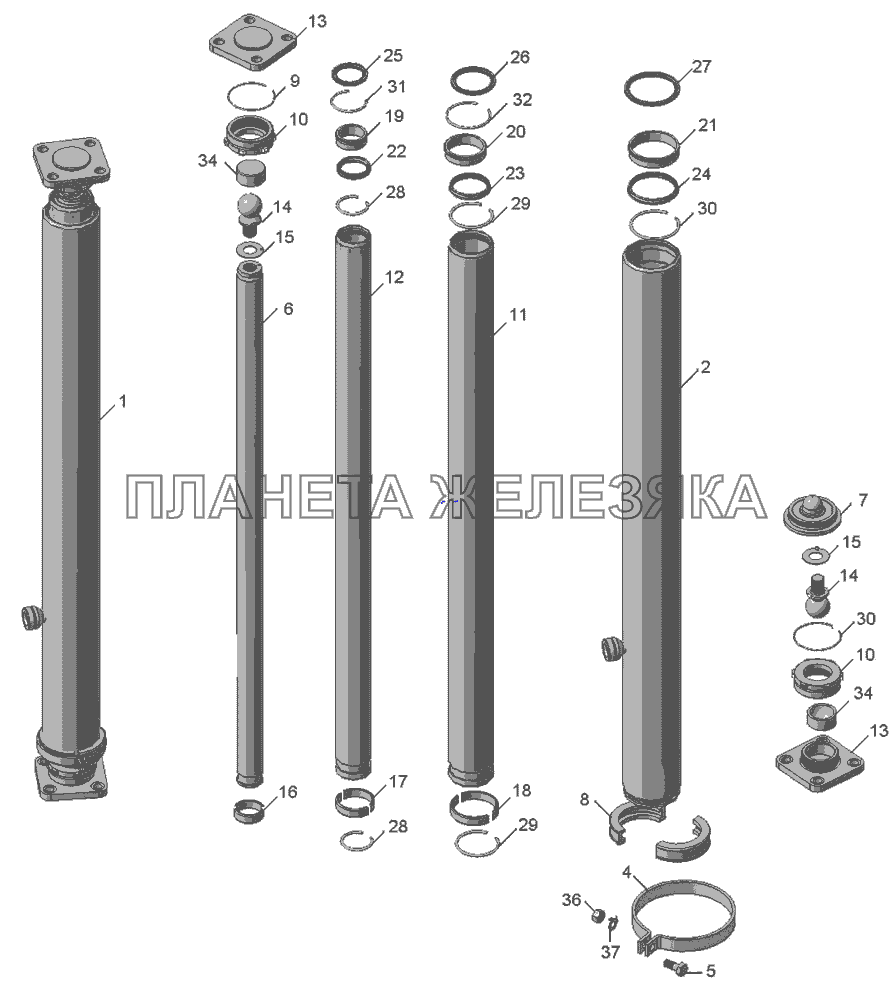

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 65111-8603010 |
Гидроцилиндр Подробнее |
|
|
| 2 | 65111-8603015 |
Корпус гидроцилиндра Подробнее |
|
|
| 4 | 8560-8603350-01 |
Хомут Подробнее |
|
|
| 5 | 1/59707/271 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 6 | 65111-8603125 |
Плунжер Подробнее |
|
|
| 7 | 8560-8603328-01 |
Днище гидроцилиндра Подробнее |
|
|
| 8 | 8560-8603326-01 |
Полукольца обоймы Подробнее |
|
|
| 9 | 5511-8603077 |
Кольцо стопорное Подробнее |
|
|
| 10 | 5511-8603098 |
Гайка Подробнее |
|
|
| 11 | 65111-8603101 |
Плунжер Подробнее |
|
|
| 12 | 5511-8603103-30 |
Плунжер Подробнее |
|
|
| 13 | 5511-8603146 |
Опора гидроцилиндра Подробнее |
|
|
| 14 | 5511-8603147 |
Головка шаровая Подробнее |
|
|
| 15 | 5511-8603154 |
Шайба стопорная Подробнее |
|
|
| 16 | 13.8603402 |
Направляющая нижняя Подробнее |
|
|
| 17 | 14.8603402 |
Направляющая нижняя Подробнее |
|
|
| 18 | 15.8603402 |
Направляющая нижняя Подробнее |
|
|
| 19 | 13.8603401-30 |
Направляющая Подробнее |
|
|
| 20 | 14.8603401-30 |
Направляющая Подробнее |
|
|
| 21 | 15.8603401-30 |
Направляющая Подробнее |
|
|
| 22 | 13.8603403-14 |
Манжета Подробнее |
|
|
| 23 | 14.8603403-14 |
Манжета Подробнее |
|
|
| 24 | 15.8603403-14 |
Манжета Подробнее |
|
|
| 25 | 13.8603404-24 |
Чистильщик Подробнее |
|
|
| 26 | 14.8603404-24 |
Чистильщик Подробнее |
|
|
| 27 | 15.8603404-24 |
Чистильщик Подробнее |
|
|
| 28 | 13.8603407-01 |
Кольцо упорное Подробнее |
|
|
| 29 | 14.8603407-01 |
Кольцо упорное Подробнее |
|
|
| 30 | 15.8603407-01 |
Кольцо упорное Подробнее |
|
|
| 31 | 13.8603408 |
Кольцо разрезное Подробнее |
|
|
| 32 | 14.8603408 |
Кольцо разрезное Подробнее |
|
|
| 34 | 15.8603553-10 |
Вкладыш Подробнее |
|
|
| 36 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 37 | 870851-П29 |
Шайба замковая d10 Подробнее |
|
