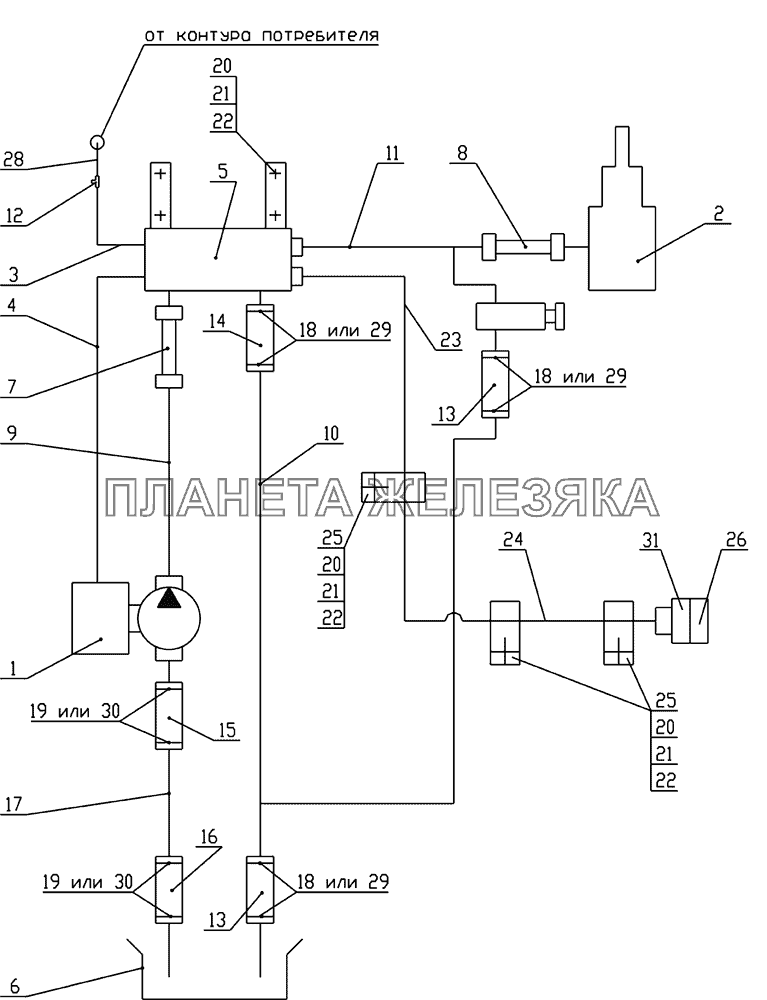

65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-2 КамАЗ-65111


← 65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-1 Установка гидроцилиндра →
65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-2 КамАЗ-65111
  Номер детали Наименование детали
1 5511-4202001-30СБ Установка коробки отбора мощности с насосом
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Спецоборудование
Подгруппа Коробка отбора мощности односкоростная
Порядковый номер детали 001
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
2 65111-8603001СБ Установка гидроцилиндра
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 65111
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Гидроподъемник
Порядковый номер детали 001
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
3 55102-8606020СБ Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 55102
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 020
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
4 65115-8606020СБ Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 65115
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 020
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
5 65115-8607220СБ Блок управления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 65115
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8607
Порядковый номер детали 220
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
6 5511-8608001-10СБ Установка бака масляного
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Бак масляный
Порядковый номер детали 001
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
7 5511-8609090-01СБ Рукав высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 090
8 55102-8609090СБ Рукав высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 55102
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 090
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
9 5511-8609135-10СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 135
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
10 65115-8609152СБ Труба низкого давления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 65115
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 152
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
11 65115-8609170-01СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 65115
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 170
12 864919 Тройник проходной
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Покрытие без покрытия
  Код Название Артикул Цена
Тройник М14х14х10 КАМАЗ на ЭПК 076514 Тройник М14х14х10 КАМАЗ на ЭПК 864919 220,00
Товар в Корзине
13 5511-8609116 Рукав
Подробнее
Дополнительная информация:
Кол-во на "65111" 2
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 116
14 5511-8609117 Рукав
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 117
15 5511-8609120-10 Рукав длина 80
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 120
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
16 5511-8609121 Рукав длина 260
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 121
Тройник М14х14х10 КАМАЗ на ЭПК 17 5511-8609130-40 Труба (с коробкой передач модели 14)
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 5511
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 130
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
  Код Название Артикул Цена
Трубка КАМАЗ низкого давления 270136 Трубка КАМАЗ низкого давления 5511-8609130-40 270,00
Товар в Корзине
18 СБИТ 305419.003-21 Хомут стяжной (20-35)х9 СБИТ 305419003ТУ
Подробнее
Дополнительная информация:
Примечание 6
19 СБИТ 305419.004-20 Хомут стяжной (35-50)х13 СБИТ 305419.003ТУ
Подробнее
Дополнительная информация:
Примечание 6
20 1/59707/21 Болт М10х1,25-6gх25
Подробнее
Дополнительная информация:
Кол-во на "65111" 7
Примечание 6
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
21 1/21647/11 Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
Кол-во на "65111" 7
Примечание 6
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
22 1/05168/70 Шайба 10 пружинная
Подробнее
Дополнительная информация:
Кол-во на "65111" 7
Примечание 6
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие без покрытия
23 65115-8609180-10 Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 65115
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 180
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
24 65111-8609182СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 65111
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 182
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
25 188609228 Скоба
Подробнее
Дополнительная информация:
Кол-во на "65111" 3
Примечание 6
Группа Коробка раздаточная
Подгруппа 1886
Порядковый номер детали 092
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
26 18.8609260СБ Заглушка
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 18
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 260
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
28 55102-8606030СБ Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель 55102
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 030
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
29 TORRO 25-40/12-С7W1 Хомут с червячной резьбой DIN 3017
Подробнее
Дополнительная информация:
Примечание 6
30 TORRO 32-50/12-C7W1 Хомут с червячной резьбой
Подробнее
Дополнительная информация:
Примечание 6
31 У3.4581-77178412-1.СБ Корпус запорного устройства левый
Подробнее
Дополнительная информация:
Кол-во на "65111" 1
Примечание 6
Модель РЈ3.4581
Подгруппа 7717
Порядковый номер детали 841
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64

Warning: Illegal string offset 'COMMENT' in /home/data/newkonsulavto/data/modules/acat/acat_sources/classes/part_info.class.php on line 64
